標題: 銑定位槽和平面及鉆25的孔的夾具，求助

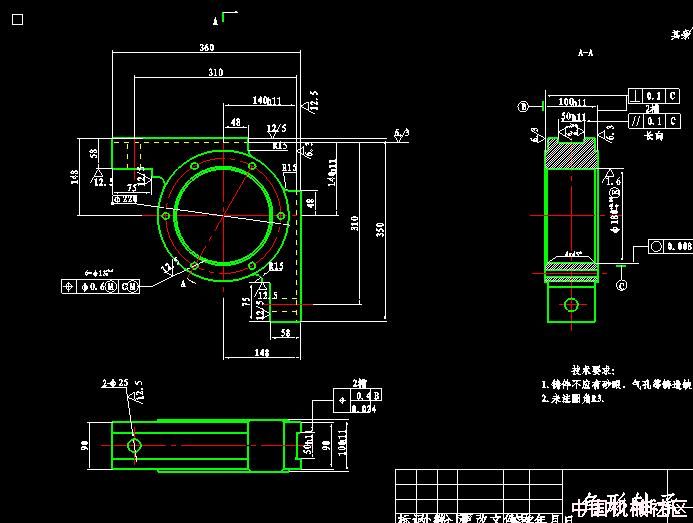

求論壇里以前搞過角形軸承箱夾具設計的大蝦們提供角形軸承箱銑定位槽和平面及鉆25的孔的夾具設計的裝配圖~感激不盡~~我的郵箱398531370@qq.com        萬分感激~~
作者: sungangcai    時間: 2011-12-15 10:29
軸承箱的圖紙傳來看看，CAD2004或PROE5.0，版本高了打不開277197825@qq.com
作者: May杰杰    時間: 2011-12-15 12:12
sungangcai 發表于 2011-12-15 10:29 ( @' g- K9 o, S, w1 b. r
軸承箱的圖紙傳來看看，CAD2004或PROE5.0，版本高了打不開

, }( U0 F: J1 E) f( A0 S' X" D5 N) ]
作者: sungangcai    時間: 2011-12-15 16:26
給你個思路，就是上下兩塊壓板，中間用用螺栓連接。螺栓穿過中間的大孔，壓板平面與軸承箱上下表面配合并壓緊。下壓板可略大，上壓板避免覆蓋小孔的位置就可以了，建議用方形，好加工，大概會覆蓋兩個小孔，把這兩個位置銑掉就可以了。
作者: sungangcai    時間: 2011-12-15 16:28
剩下的就自由發揮了，降低重復率，畢業設計嘛，老師還是喜歡看見不一樣的，分高些
作者: sungangcai    時間: 2011-12-15 16:52
還是給你勾畫了下! g0 |6 l* c5 m1 Q$ D. k: J

- Q7 w7 x! [5 W1 t, A: R( Y鉆孔工裝示意+ Z; X$ l3 T1 ^4 O, m
[attach]235195[/attach]7 u) |8 x- k0 H7 b! R

+ j( L: ?- Q" i, Q
& M8 O: F/ Q1 z" ?銑定位槽工裝示意, e- ~9 p5 K/ ^8 u! U/ ?, }5 n6 f
[attach]235196[/attach]
, H1 M! Y) O; ^. K! _6 C$ K
作者: sungangcai    時間: 2011-12-15 16:53
細節自己琢磨下（不夠12字...........................）
作者: May杰杰    時間: 2011-12-15 16:57
sungangcai 發表于 2011-12-15 16:26
" x6 J0 I: l) s3 X# ^5 Q給你個思路，就是上下兩塊壓板，中間用用螺栓連接。螺栓穿過中間的大孔，壓板平面與軸承箱上下表面配合并壓 ...
3 r2 R9 [1 \- G# G
加工那6個小孔的夾具我搞出來了 現在  是要銑兩個平面上的定位槽 和 那兩個25的孔的夾具~~·這個課程設計下周就要交了  - J3 o% u. m( R" T& U) i
作者: sungangcai    時間: 2011-12-15 17:01
就那樣焊塊板子，將就現成的，銑的時候夾最好加上去那塊就可以了
作者: sungangcai    時間: 2011-12-15 17:02
圓柱部分與大孔配合好，不然立起來定不住位
