標題: 上下罩密封不理想、求助 [打印本頁]
作者: ◥占◤    時間: 2011-11-17 20:03
標題: 上下罩密封不理想、求助
[attach]232021[/attach]: \" B1 V7 t. |
此密封是否合理，求高手來幫忙分析解答下，此罩為尼龍塑料，先用此密封有漏水現象，能否幫忙改善。謝謝! f1 v" j! l1 y' s
作者: chntod    時間: 2011-11-17 20:30
再加一圈，肯定會管點用；另外現在這個溝槽開在邊角可能不如開在中間好；密封圈尺寸怎么樣，溝槽尺寸是否與之相適應？
作者: ◥占◤    時間: 2011-11-17 21:04
感謝樓上的解答，現密封圈橫截直徑2.8，跟溝槽寬度一樣， 溝槽開中間已經沒位置（上下罩配合靠4個螺絲擰緊），還加一圈怎么加，能否詳細說明，謝謝。
! w0 N  [! {- g, y( g, ?上罩的仰視圖
作者: chntod    時間: 2011-11-17 21:18
◥占◤ 發表于 2011-11-17 21:04
' }) s5 U, ^1 @; S5 W感謝樓上的解答，現密封圈橫截直徑2.8，跟溝槽寬度一樣， 溝槽開中間已經沒位置（上下罩配合靠4個螺絲擰緊） ...
; U! {9 t$ Y- Q8 m" g8 d
沒想到還有螺栓占位置，你第一張圖顯示的不完整，上罩的四周都是筋么？還以為就是那么大的壁厚
  e. j5 k! D/ U, y4 ^1 M7 ]. p& q: x& E3 E6 X! Z/ Y
或者不用在正中間，在現在的位置偏外一些，避免密封圈被擠壓而遭損傷
$ S, V/ W% o1 a5 x: T+ P( N, e; K: ~/ Q( `; y; @
現在的密封圈什么材質，內徑多大，高度多高？溝槽的內徑多大？密封圈是否沒有形成一定的變形量？另外罩子內壓力多大，低壓？  X% c- y0 P" S) J2 ~; y' k
作者: ◥占◤    時間: 2011-11-17 21:32
是的。上罩四周全是加強筋，往外偏也沒位置了啊，因為此件是塑料件，螺紋孔是用嵌件的。
& A- I  _3 T. [2 |  K% ~密封圈是用丁腈橡膠的，直徑為2.8mm,高度一樣，橫截面是圓狀，溝槽的直徑為（130.7--136.5）寬度為2.9左右。（現裝密封圈也不容易裝好）      下罩跟溝槽的配合的寬為2個，高度為1.2是否足夠。         罩子使用的時候是接通下水管的，應該是低壓的吧，現封閉內罩的時候，螺紋孔處會漏水。
作者: chntod    時間: 2011-11-17 22:03
◥占◤ 發表于 2011-11-17 21:32
7 ~& K4 A4 y& ]8 f* M8 v& A  _5 n是的。上罩四周全是加強筋，往外偏也沒位置了啊，因為此件是塑料件，螺紋孔是用嵌件的。
- x; _3 a6 t( c$ t$ K密封圈是用丁腈橡 ...
; r  t4 s6 Z: j+ v5 V
看一下下面這個從機械設計手冊中提取出的關于O形圈選擇和溝槽尺寸的資料，首先可能是O形圈選的小了，然后溝槽尺寸要合適一些（這個頁面里軸向密封就是指端面密封）
  c; P3 V$ c0 O
  O5 E4 w' j2 q[attach]232053[/attach]4 e' a' b2 S( K3 {+ N3 C
作者: ◥占◤    時間: 2011-11-17 22:18
哦，謝謝。  下載了打不開啊，能否發到我的郵箱啊   154372386@QQ.COM
作者: ◥占◤    時間: 2011-11-18 08:40
◥占◤ 發表于 2011-11-17 22:18 0 L' k% _* P% n/ S# a: t
哦，謝謝。  下載了打不開啊，能否發到我的郵箱啊

, k2 I5 b/ Q- v; @' a2 N5 O$ c我現在也發現O型圈的直徑小了點，但現在O型圈在不改的情況下，溝槽的寬度到多少才合理呢？
作者: chntod    時間: 2011-11-18 10:09
本帖最后由 chntod 于 2011-11-18 10:10 編輯 ( `. X2 k2 v5 P8 p' W9 }
, D* a7 f6 x5 T/ A
首先，你確定O形圈的截面直徑是2.8么？因為國標上相近的是2.65，其次，你的O形圈的內徑是多大？按照推薦寬度，對于2.65的O形圈的溝槽寬度是3.8，這樣溝槽的外徑就是130.7+3.8X2=138.3，內徑是130.7，然而手冊上這種內徑下推薦的O形圈的截面直徑是3.55，看它的規律所選的O形圈的內徑比溝槽的內徑稍大一點點即可，所以現在要知道現在O形圈的內徑多大，能否買到合適的內徑，最后，對于2.65的O形圈的溝槽高度推薦是1.97，現在的2.8則有些大了
作者: WWLL13    時間: 2011-11-18 10:18
密封的o形圈按照標準就可以,要不是標準就按照百分15到30的壓縮量來計算,還有不知道你的直徑是多少,端面密封對于漏水應該沒有多大問題,不知道壓力多少,還有一點可能你的變形有點大,螺栓少了點,我好像記得螺栓間距一般是直徑的5-8倍,都是瞎說的僅供參考哈哈
作者: ◥占◤    時間: 2011-11-18 19:13

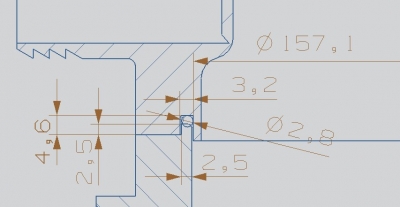

現在已沒按標準設計，看這圖這樣設計合理嗎？能否起到防水作用 （是否還可以改善）..
