標題: 請教個O型圈槽的問題 [打印本頁]

---

作者: chensiqing21    時間: 2011-9-16 20:33
標題: 請教個O型圈槽的問題
我想問下，o型圈槽的尺寸完全按照機械設計手冊的做出來，為什么老師傅說不行，還特意要求 槽只要做的和密封圈一樣大就好了。(槽是靜態密封的，而且深度也要求減少)
費解中，難道手冊錯了那么多?兩個做出來的數據差的實在有點多。

---

作者: ERPIONEER    時間: 2011-9-16 20:50
參照密封件供應商樣本做，密封件供應商推薦的都是保守的參數，照著做沒問題。

---

作者: chensiqing21    時間: 2011-9-16 20:55

ERPIONEER 發表于 2011-9-16 20:50
- B3 j1 B7 j( N  O3 G% o參照密封件供應商樣本做，密封件供應商推薦的都是保守的參數，照著做沒問題。

關鍵沒有啊， 一直問采購要 到現在都沒拿回來。還有，為上面做的和o型圈一樣大的槽，主要深度淺一些就夠了，一直不明白，求開導，求教育。

---

作者: chensiqing21    時間: 2011-9-17 08:09

ERPIONEER 發表于 2011-9-16 20:50
參照密封件供應商樣本做，密封件供應商推薦的都是保守的參數，照著做沒問題。

應該是受外部壓力的軸向溝槽，主要是用于真空系統的法蘭密封連接。要是按標準出來的話深度應該比我們做的深，槽寬度寬很多，有很多的余量。
我想問下，槽的寬度做的和密封圈一樣大，或略小，會導致什么壞的影響么？是否有缺陷？
  U- f  ?$ d; \- U2 g- [老師傅一直要這樣，很糾結。
- a. j2 D' f9 E3 D/ b3 H7 g; X

---

作者: xiongjie-sky    時間: 2011-9-17 18:53
按照標準做應該沒問題的，而且槽跟密封圈尺寸不應該有一樣大，會有壓縮量才能起到密封作用。不知具體是什么密封。

---

作者: chensiqing21    時間: 2011-9-17 21:48

xiongjie-sky 發表于 2011-9-17 18:53
按照標準做應該沒問題的，而且槽跟密封圈尺寸不應該有一樣大，會有壓縮量才能起到密封作用。不知具體是什么 ...

一個真空系統的控制閥上面的法蘭。
& c( b7 Z8 H( m! {6 y還有加熱油箱連接加熱器的法蘭
8 O; Z. T; S, R& ]: T2 }

---

作者: chensiqing21    時間: 2011-9-17 21:54

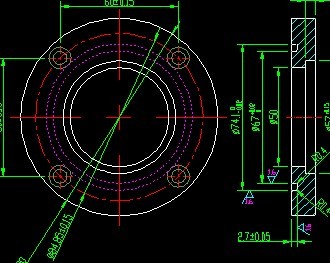

   這個用內徑67*3.55密封圈

---

作者: chensiqing21    時間: 2011-9-17 21:56

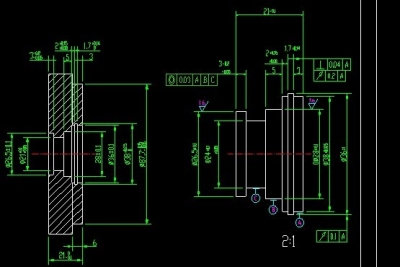

# o' r- z: G# p3 z6 D( E這個用內徑20*3.55和內徑20*2.65的密封圈

---

作者: xiongjie-sky    時間: 2011-9-19 16:12

chensiqing21 發表于 2011-9-17 21:54
: z: c0 C- F' T6 l2 ]. V這個用內徑67*3.55密封圈

/ v; |: L$ ^  p, l6 ?+ j$ i; R這應該是軸向密封，要按標準來說，如果o型圈是這個規格 ，那么溝槽內徑應該是64.1.要是按照這個溝槽來選O圈，我感覺應該選擇68.8*2.65，你再看看標準吧

---

作者: chensiqing21    時間: 2011-9-20 09:53

xiongjie-sky 發表于 2011-9-19 16:12
* \2 l3 Y7 I9 ~8 [9 ?/ M/ S: O這應該是軸向密封，要按標準來說，如果o型圈是這個規格 ，那么溝槽內徑應該是64.1.要是按照這個溝槽來選O ...

; J3 H# ?) v. u7 o1 S1 L軸向受外力溝槽，o型圈內徑67粗3.55.。。。
( x0 T- B8 U% M, d8 \4 `, R手冊查出來，溝槽內徑是67.3    寬度4.8   深度2.75  不知道可對？
9 \- Y" _2 U) |* d/ a1 ^就是這樣做出來老師傅說不行啊，糾結死了
1 i, B! q5 f; Q1 N$ m" R2 F( C

---

作者: chensiqing21    時間: 2011-9-20 09:54

xiongjie-sky 發表于 2011-9-19 16:12
3 M0 J$ v! E1 |* C這應該是軸向密封，要按標準來說，如果o型圈是這個規格 ，那么溝槽內徑應該是64.1.要是按照這個溝槽來選O ...

你看我現在做的，溝槽做的基本和密封圈一樣大，深度2.7

---

作者: 廖新軍    時間: 2011-9-20 10:47
槽要稍微比O型圈寬，比O型圈淺，要不然O型圈很容易被劑壞

---

作者: xiongjie-sky    時間: 2011-9-20 15:14
哦，要是受外力，溝槽內徑是67，寬度是5，高度2.75，標準溝槽外徑就應該是77，O圈規格是67*3.55，應該是沒錯的。我是從機械設計手冊第二卷中查的。

---

作者: chensiqing21    時間: 2011-9-21 09:32
我用的是現代機械設計手冊?；瘜W(xué)工業出版社的。  第三卷的。
貌似機械手冊還有出入。。。。。。。
, g8 d1 Q) w+ x; e4 }# P" G( i, S

---

作者: tgpsjx    時間: 2011-9-21 11:43

chensiqing21 發表于 2011-9-17 21:54
# B# ]$ o+ Y+ ?  y1 w這個用內徑67*3.55密封圈

這個是端面密封，這應該是非標準用法，可能是你們老師的多年設計習慣吧，現在設計的槽寬3.6也可以，但是溫度高了就不行，密封圈沒有膨脹空間，手冊上的槽寬4.8也可以，就是占空間，個人覺得3.6太窄，4.8太寬，4.0比較合適；

---

作者: 母丹    時間: 2011-9-26 15:54
O圈尺寸槽尺寸應該根據你O圈密封的類型，是靜密封還是動密封，靜密封的話槽尺寸按照O圈壓縮量13-15%，動密封的話8-10%，算出來壓縮量后，再根據壓縮后的O圈線徑來加工O圈槽。老師傅做成和O圈線徑一樣，我認為目的應該是讓O圈軸向和徑向都有壓縮，這樣的話，密封效果能比單純一面壓縮會好。

---

作者: chensiqing21    時間: 2011-9-26 16:18

母丹 發表于 2011-9-26 15:54
+ J3 D1 j# M4 l# t* u, iO圈尺寸槽尺寸應該根據你O圈密封的類型，是靜密封還是動密封，靜密封的話槽尺寸按照O圈壓縮量13-15%，動密封 ...

這樣密封效果是好像不錯，不過假如是安裝在導熱油連接部分的呢？會不會有什么問題？
" S3 H: D5 c0 j. j3 C# Q) U

---

作者: sbkhgmpyud    時間: 2011-9-26 17:28
我按標準做過，使用起來沒啥問題。

---

作者: chensiqing21    時間: 2011-9-26 19:45

sbkhgmpyud 發表于 2011-9-26 17:28
我按標準做過，使用起來沒啥問題。

$ T* l. q: L& y" w( g! T2 p9 ~下次機加的時候那我都改成標準的{:soso_e112:}

---

作者: dao558    時間: 2012-5-13 21:09
槽深不錯，寬4.5足夠了。

---

作者: jssz19732326    時間: 2012-5-17 21:33
如果是靜密封,溝槽開的尺寸深度比所選O型圈直徑小0.5左右就可以了,寬度就大0.5個就行了啊,我們做泵驗板就這樣做的,4500lb也這樣做的

---

作者: mekiss    時間: 2012-5-26 21:48
跟產品質量也有關系，我用個10分鐘不到開始漏

---

作者: chensiqing21    時間: 2012-5-28 08:47

mekiss 發表于 2012-5-26 21:48
5 U- q4 \9 r; G0 j跟產品質量也有關系，我用個10分鐘不到開始漏

{:soso_e117:}這個也太厲害點了吧， 難道是尺寸結構有問題？怎么的也得檢堅持個幾天吧。

---

作者: mekiss    時間: 2012-5-28 19:23

chensiqing21 發表于 2012-5-28 08:47
' H- z+ i" V* L+ B; x; ?這個也太厲害點了吧， 難道是尺寸結構有問題？怎么的也得檢堅持個幾天吧。

8 w5 n3 b2 u  ]1 c是采購吃的太撐了

---

作者: 林圍    時間: 2012-5-30 23:37

chensiqing21 發表于 2011-9-16 20:55
& m% C- \! g9 T: b" N關鍵沒有啊， 一直問采購要 到現在都沒拿回來。還有，為上面做的和o型圈一樣大的槽，主要深度淺一些就夠 ...

我覺得老師傅的說法有點問題，你查手冊是對的，如果能要到密封圈廠家的樣本你可以照著做，你可以想一下，O型圈的密封是靠壓縮變形來密封的，假如密封圈的截面直徑與槽寬一致，深度也跟截面直徑一致，兩個金屬件裝配以后跟不裝密封是一樣的，對不對，假如槽深比O型圈截面直徑小密封圈被壓縮可以密封，但會把密封圈擠壞，所以槽寬要大于O型圈截面直徑，槽深要小于O型圈截面直徑，就這樣壓下去O型圈又能變形保證密封，在槽寬方向有足夠的空間釋放變形不至于被擠壞。你說對嗎
4 {5 l5 X$ ]5 A8 v: A

---

作者: 林圍    時間: 2012-5-30 23:43

chensiqing21 發表于 2011-9-20 09:53
, o& U* K: ~) ^9 T2 |軸向受外力溝槽，o型圈內徑67粗3.55.。。。
手冊查出來，溝槽內徑是67.3    寬度4.8   深度2.75  不知道 ...

沒問題，不用管他，你可以裝一臺打壓試試
" ~+ f7 b: P/ r: H2 G. H

---

作者: 林圍    時間: 2012-5-30 23:43

chensiqing21 發表于 2011-9-20 09:53
軸向受外力溝槽，o型圈內徑67粗3.55.。。。
% _% J( y1 T/ X: F) t. y手冊查出來，溝槽內徑是67.3    寬度4.8   深度2.75  不知道 ...

9 r! E4 t1 K' j9 _沒問題，不用管他，你可以裝一臺打壓試試
, i0 o5 G0 ^% T0 y4 C

---
