標題: 請問：鋼質軸筒和銅墊接觸，已知軸筒傳遞扭矩時怎么求銅墊上壓緊力？ [打印本頁]
作者: trilemma    時間: 2011-4-18 21:35
標題: 請問：鋼質軸筒和銅墊接觸，已知軸筒傳遞扭矩時怎么求銅墊上壓緊力？
如題！講明鋼筒，端面自然是圓環形。假設直徑r0，r1。
) e( R  \  M1 o9 A. A  ?3 @! A! _; W9 s
端面壓在墊片上，接觸面積也是圓環。面積π（r1²-r0²）。
! n8 F8 F1 r0 r+ y/ F2 W( P
) J' m, l8 S7 `, H& r6 z就假設筒承受扭矩T Nm好了，視墊片為機座，為保持筒靜止，施加在軸筒另一端面上的垂直壓力應該是多少？) P& d- i7 `) H+ F& y  D4 m

2 }9 y1 K9 a( q0 L' J問題可能有些弱，希望有大俠不吝賜教。謝謝?。?br /> ) R8 t/ r6 f# G. r) o
作者: trilemma    時間: 2011-4-18 21:51
作者: 無能    時間: 2011-4-18 21:53
圓環中線圓的半徑r=(r0+r1)/2" y+ j  T+ n4 l1 g+ @* P3 k( P4 L
則鋼筒的平衡方程為：
4 N8 b% u' ^9 o, E$ a% XT - T' = 0! }6 m5 X: b3 `7 |- \8 A
T' = F*f*r
  j0 [" g) [; g8 T% v, O$ r7 lf為靜摩擦系數。
作者: trilemma    時間: 2011-4-18 21:57
鋼與銅之間摩擦系數取0.1到0.15
作者: trilemma    時間: 2011-4-18 22:09
回復 無能 的帖子" ^2 }0 N5 I5 C) N! G0 r0 o
5 x) z+ a$ q2 G: j

$ _1 e" B7 M2 H& k謝謝您的關注與幫助！我今天是按你所說的方式求解了一下：+ p7 \+ e4 W3 D# y8 q! @

4 P8 T& u7 ~' d. {一個自鎖器的例子，190Nm的扭矩，等效半徑r {（r1+r0）/2}大概29mm吧，鋼與銅摩擦系數0.1，結果壓力6萬多N，0 \, W0 X: \1 w$ H7 M; k
" g3 X  v, b: `7 }" ^
而該機構銅墊上壓力實際是由一對背靠背碟簧壓住銅墊，進而壓住環筒，環筒另一端壓住機座保證的。! M9 U+ R8 b; _) A. ?% W: n

  ^* {# a+ y4 t- y7 \! j我怎么想也不對?。空?qǐng)教
作者: 無能    時間: 2011-4-18 22:14
建議上圖片，最好是圖紙。
作者: trilemma    時間: 2011-4-18 22:49
回復 無能 的帖子
0 t- R, @7 A% I' w

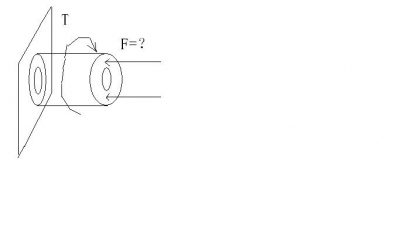

' C% ?- G  \0 g$ D首先謝謝您的回答，因?yàn)閳D紙是在公司，不太方便拷貝，我電腦又暫時沒有裝CAD，抱歉只能用圖片簡單表示一下，您看像下圖這樣行么？鋼質套筒外徑64mm，內徑52mm。我本意是想求碟簧極限位置的剛度，以便選型；這樣就要求出正壓力（最大情況）再除碟簧軸向形變量得剛度；可是求出的壓力不太對？大致就是這樣。
# t8 k" `7 X- ]. c0 m  J  H9 e1 ?6 K! V

/ U+ t7 D& X; S$ L
作者: youngjian    時間: 2011-4-18 23:27
關注中，我也不會，正好學習！高手快來解答??！
作者: trilemma    時間: 2011-5-8 18:39
新情況！
6 O7 N$ {+ t" x1 M. y
: _- p: m  `0 T& U( o. |我今天偶然在另一家網站看到類似我的問題的一篇帖子，一位網友提出一種積分求解的思路：
  ^% b7 o+ q& R: z* X, Y+ t" o5 x! |6 C6 O' y4 j% S- r- P

  g; W- E& ~2 |" p# z" ~& K: U' a5 |按我上面給出條件求出壓力是65N左右，只是他用了一個摩擦力跟半徑成正比的假設，不知大家有什么想法？
作者: k11223328    時間: 2011-5-8 19:57
不好意思，我是來拿威望的，拿了威望才可以去下載。
作者: k11223328    時間: 2011-5-8 20:11
不好意思，我是來拿威望的，拿了威望才可以去下載。哦哦
作者: 人生絢麗    時間: 2013-9-8 07:15
摩擦力跟半徑成正比？什么理論啊
