標題: 老師給了三天時間自學機械原理然后設計這個東西，求助 [打印本頁]

作者: sabina 時間: 2011-1-21 02:11
標題: 老師給了三天時間自學機械原理然后設計這個東西，求助
剛大二沒上過專業課，菜鳥一群，完全沒基礎，看書也是模模糊糊迷迷蒙蒙的。真不知道如何入手。。。

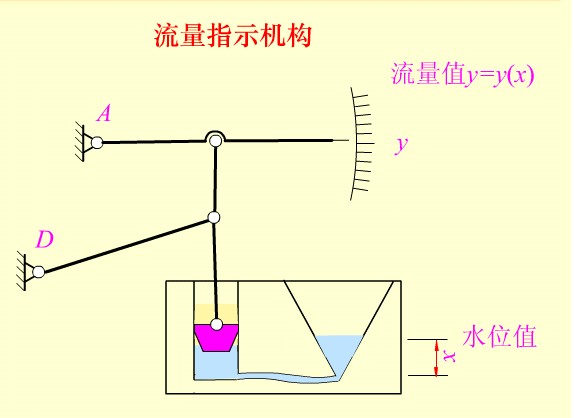

要求：(1) 滿足預定的運動規律要求如要求兩連架桿的轉角能夠滿足預定的對應位置關系；或要求在原動件運動規律一定的條件下，從動件能夠準確地或近似地滿足預定的運動規律要求。
流量計的設計

要求寫出詳細的設計內容，分析過程，計算過程。
我們小組分析良久還是不知如何入手。。。。請各位高手指點一下吧。謝謝了。

作者: gotodogboy 時間: 2011-1-21 08:08

先明確說明我剛畢業。
你剛入手有可能兩手一摸黑，但是這個實際上很簡單。粉色的那東西需要密封性好，A點到刻度盤應該是一條桿，這條桿作用是隨著刻度盤的移動中點部分推塞。D點到連接部分的作用是不讓垂直的那條桿亂晃悠，試想一下沒有這條桿垂直的桿會怎么運動。主要的應該是如何把刻度盤和桿的長度聯系起來。必須注意的是粉色的部分的如水的體積一定要計算進去。

作者: gotodogboy 時間: 2011-1-21 08:15
想錯了，這是水推桿，不是桿推水啊，粉色不能與管壁有太大的摩擦啊。

作者: wflliuyangmd313 時間: 2011-1-21 08:22
乍看一下，你們老師的意思應該是讓你們確定各桿件的長度和位置關系以滿足式子：y=y(x)。從圖中看，y為角位移，x為線位移，兩者之間建立的關系應該是：dx=kdy，其中k為常數或者變動范圍非常小的數。從而可以將水位的變化dx線性的或近似線性的用儀表指示值的變化kdy表式出來（條件：儀表上的y應該是刻度均勻的），實現水位值到儀表指示值的轉換。解決思路：1.初設各桿件的長度li及A、D兩點的位置關系Xad及Yad；2.通過分析列寫y=y(x)；3.對2中的式子y=y(x)兩邊求導，求出dx=kdy，其中k為li，Xad，Yad的函數；4.通過分析確定各參數li，Xad，Yad的值以保證k為常數或近似常數（可能需要先確定其中幾個的值以減少自變量的數量，然后分析剩余的參數的具體取值）。以上只是個人愚見，僅提供一個大體的解決思路且不見得正確，并未經過深思熟慮，請取舍。

作者: 大神經 時間: 2011-1-21 10:03
我也不太懂，暈下面的快幫忙啊

作者: sabina 時間: 2011-1-23 00:35
回復 wflliuyangmd313 的帖子

謝謝你，有思路了~~真的十分感謝~~

作者: wflliuyangmd313 時間: 2011-1-23 08:17
回復 sabina 的帖子

客氣了，我也只是提供個大體的方向，真正設計計算的過程才是更難的，希望你能按時完成老師的任務。

作者: 怕瓦落地2011 時間: 2011-1-23 17:18
這個機構為何不采用下圖的方式，而要多加兩根桿？？
[attach]203704[/attach]

作者: levictory 時間: 2019-1-5 23:03
機構自由度不是1
