標題: 一張刀片零件圖，請教 [打印本頁]
作者: peace80    時間: 2011-1-4 12:43
標題: 一張刀片零件圖，請教
本帖最后由 peace80 于 2011-1-4 15:35 編輯
) t$ W" B$ H& w4 ?5 X
/ w( W7 `, X( a2 `9 ^從沒搞過刀具這類鋒利、剪不斷理還亂的東西，有點空想的感覺，請大家看看我的零件圖都有哪些問題，另外對材料的使用上，我是為了方便取材所以選用不銹鋼，事實上65Mn可能更好，材料和熱處理上也請大家多討論，討論能使問題明晰，知識得到應用，同時也增長知識。9 c' A; E/ m' ~# K& F
(, 下載次數: 120)
% C- N8 J. F5 s; K# w8 p1 B+ E) o- N! o0 W# u6 @
作者: 狙擊手    時間: 2011-1-4 15:35
還是你的那把切肉刀？太復雜了，不好制作；
/ z( j) J- C& p" Y) i. |用T10A ，比較容易鋒利，但要注意淬火裂紋；! c" x, t7 Z5 V& v  O- n1 }
45 鋼淬火好了，一樣好用的，制作便宜，形狀也好隨意改。
作者: peace80    時間: 2011-1-4 15:42
回復 狙擊手 的帖子: h0 w, o: h7 Y

6 X/ g& Z* M! Q3 C: y謝謝，以前沒畫過刀具的圖紙，我只查到一些像木工刨刀的簡單圖，至于加工，我是根據我們現有的加工能力設計的，就是用線切割切出輪廓（或者用激光切割），然后用車間磨刀的砂輪開刃。技術要求、尺寸標注、視圖表達等不知道專業做刀的是不是也是怎么弄的。
作者: 三腳貓    時間: 2011-1-4 15:48
關注
作者: 狙擊手    時間: 2011-1-4 18:33
左邊的旋轉軸孔應該大點，好裝一個軸套，減少磨損；
0 I+ o& o7 u4 h9 ?0 ^1 E' u右邊的卡槽不知道是干什么用的？! [8 m) m. R& E; Y! o* j3 t
中間的切刃建議為駝峰狀，刃部為上次說的波刃，駝峰和波刃切入后并咬住，防止肉被刀刃擠壓后向外跑，切的力量也會小很多。
作者: 門前的小木橋    時間: 2011-1-5 08:38
這把刀具的粗糙度大點了吧？
作者: 漂泊浪子    時間: 2011-1-5 15:02
看不到你的圖片，不過一般的刀，材質應該是錳鋼類的，鍛打，加工，去應力回火。
作者: max_duck    時間: 2011-1-5 17:49
新手 過來學習下 我公司做的都是工程機械的刀刃。。。。。
作者: 狙擊手    時間: 2011-1-5 18:39
回復 peace80 的帖子
; S! |9 G/ b2 M
( H# E% L% |% |3 I其實你的刀是同時切好幾條肉的，應該用旋轉的圓刀片切是比較恰當的，在肉上放置一個擋板仿制肉易移動。9 S3 H3 l! Y2 U8 U
切割會很順利的。1 i7 X5 q5 @  K! B& c8 c! b7 ~
作者: peace80    時間: 2011-1-5 20:43
回復 狙擊手 的帖子
$ ]. ^9 l! k, U! j/ G* K; L, E2 I* @' i1 q

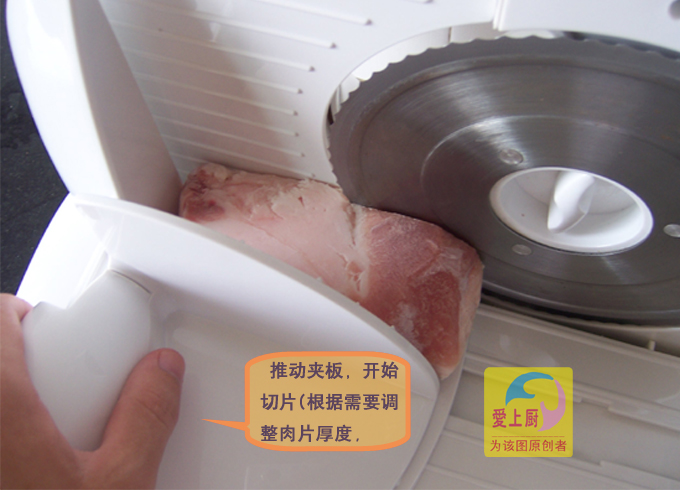

呵呵，要是照抄你的屠龍寶刀，我還真是零件圖都畫不出來，不過用圓刀片的話，那就要配電機，我百度過，有現成的東西，但是用戶看了覺得不中，就是這個東西。
" F# J8 _1 ]: z% \, w; c2 F; g- Z4 }) U
作者: 狙擊手    時間: 2011-1-5 20:57
回復 peace80 的帖子
7 N5 A. v2 W+ {: a; u7 B9 Z& [5 \* U7 y+ j
哈哈，圖片中的還就是俺的設計的綜合，但比俺的設計差點！: j5 F* v' t9 E( K; I  I$ p* U2 ^

! a8 p/ A5 W3 O% i; e
作者: 狙擊手    時間: 2011-1-8 11:16
回復 peace80 的帖子
! B# o/ l6 a5 {- Z) |
! l: N0 L& v& x8 D; ^; R這玩意要一個團隊才好搞的更好！( l8 {1 H: S; T& Z/ C  T8 C
如果您的需求能清楚點，好分析的。
$ r7 w& g. e" r  E) |1 R就把這放到社區的新年項目里吧！
) ~3 R* D' `3 b5 |0 E
作者: 天空的櫻花    時間: 2011-5-9 21:21
哈哈10樓你也太有才了
作者: QQ1522103434    時間: 2011-7-11 17:22
65mn材質太差了，切食物怎么能用65MN呢，300長的話65MN熱處理后估計會變形
