標題: 3個零件工程圖 [打印本頁]
作者: start_00000000    時間: 昨天 15:26

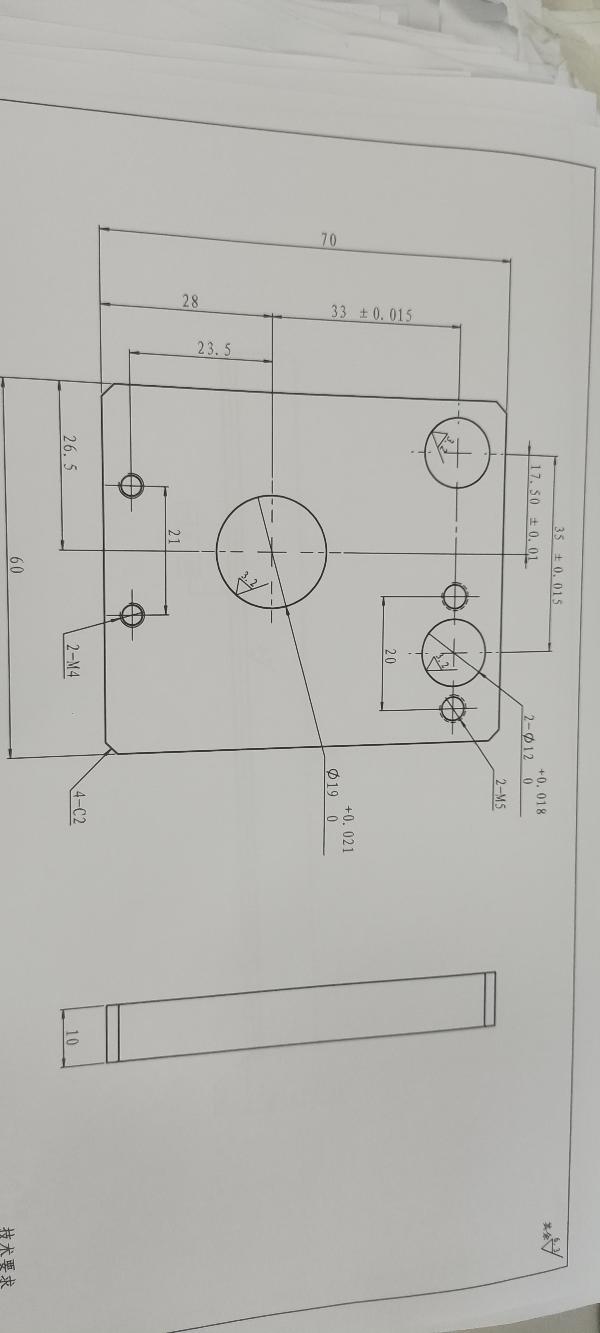

標題: 3個零件工程圖
如圖 請大家看下有什么問題嗎 請大家執正謝謝了
/ a& h! E4 V0 O 我最后結帖統一回復9 x6 f0 s2 c7 O" ?/ W
用的是APp回復和點評功能無法看到無法正常使用
% q1 a$ b4 C. V6 m7 [+ m; o! ~1 T樓下的回復我都點評了，不是我不想和大家互動，為什么看不到點評？: Q: Z" e0 a% \/ L" Q
呼叫老鷹，這個手機App機械社區太難用了吧  看不到自己的回復和評論
作者: jinshenxiaohuo    時間: 昨天 15:44
軸和什么部件配合，要求高的話，需不需要公差限制一下
作者: 李二本    時間: 昨天 15:59
本帖最后由 李二本 于 2025-8-20 16:02 編輯
+ O7 v' f3 L- w. J
8 Y3 p5 ]  k, G) A8 T- s6 n粗糙度大了些吧，這么小的尺寸公差，標注的粗糙度這么大，感覺不協調；這個等級的公差，軸，雖然可以采購精棒料，可以達到精度，但孔，大概率是鉸孔，粗糙度應該是0.8+ m! e4 v, x, N& i/ K
! y! a7 m  O$ p) T7 W
補充內容 (2025-8-21 07:59):$ Q" n% ]# w* Q& i0 _
市場上有精棒料，直徑公差，直線度都可以達到要求，不需要除去材料，個人認為樓主標注的粗糙度符號沒有問題。
作者: locuas    時間: 昨天 15:59
可以。第一個不好做
作者: start_00000000    時間: 昨天 16:20
|locuas發表于 08-20 15:59可以。第一個不好做
直線度太小了嗎
作者: trongtrongtrong    時間: 昨天 16:28

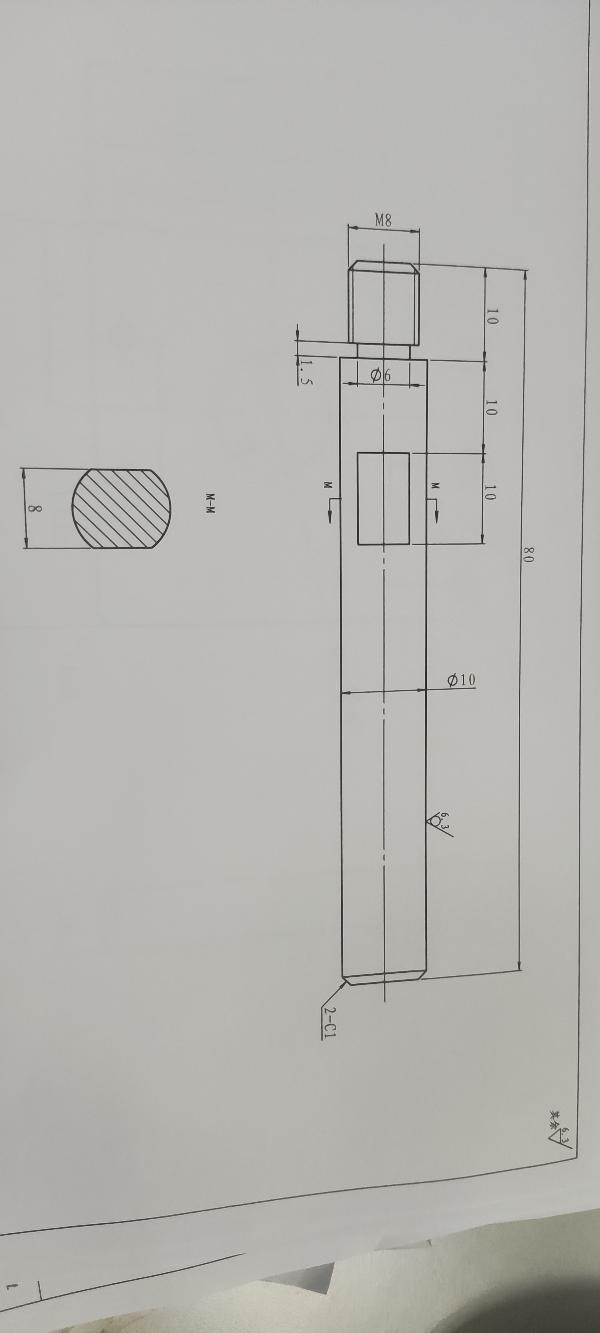

第二個編號為啥直接從M-M開始了？
作者: 尊影者    時間: 昨天 16:39
電腦斜著看圖還是挺不舒服的，希望下次能換成正向的
/ v3 ^$ T& `0 E5 l( v2 }* P2 s
作者: 東海fyh126    時間: 昨天 16:41
網站和app是兩個平臺，數據不共享。。。。。。。
作者: 下等的牛    時間: 昨天 17:13
trongtrongtrong 發表于 2025-8-20 16:28
/ E& y2 i1 a. R; \1 f第二個編號為啥直接從M-M開始了？

: J& U! W* _) W: Y) Q' k* ]. X估計用之前出過圖的文件生成的模板，之前的圖把開始的ABCD。。。都用了
作者: bravo090    時間: 昨天 17:21

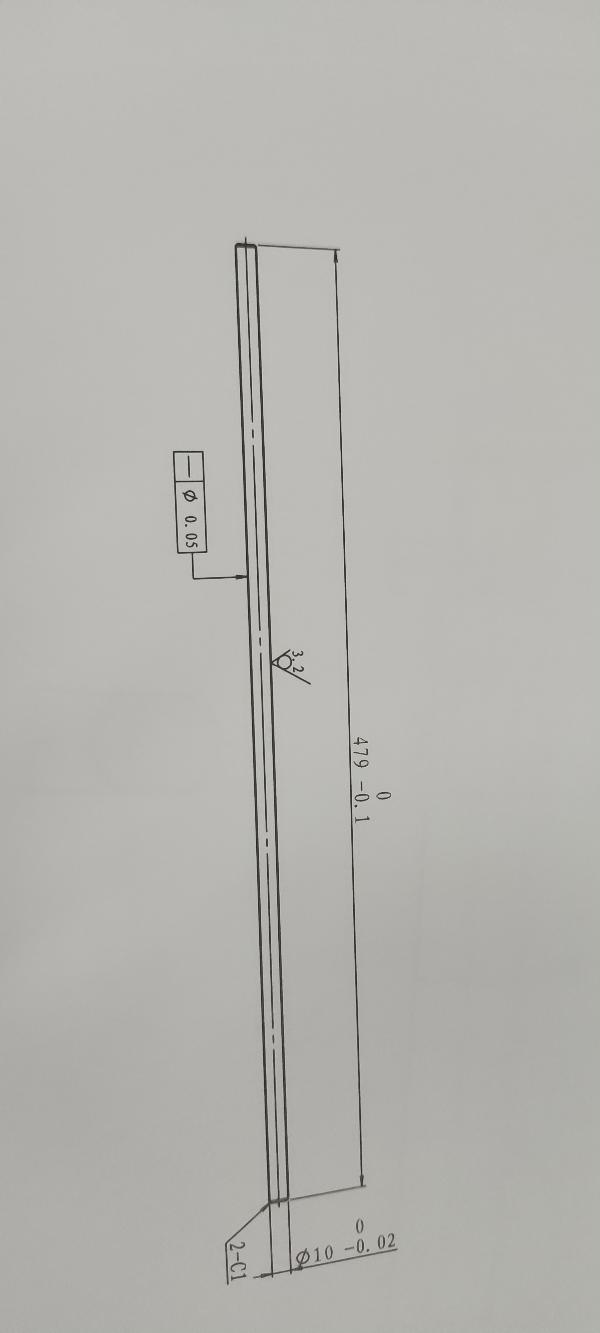

細長軸可能會失穩，要做輔助工裝
/ {' g$ {/ h9 K7 S# m
作者: Dreaming___snai    時間: 昨天 17:24
第一個細長，沒法保直線度；第二個可以買怡和達成品；
作者: shentu    時間: 昨天 21:01
你建議售價3塊6，但我就不聽你的建議。
+ r- C' s  U$ D6 u7 X* {3 V: [7 o$ O, T$ j; n4 c8 S
你標不加工，我也不聽，我就加工了，怎么著吧。
作者: 冷水黃金    時間: 昨天 22:43
作為現代非標設計，這圖沒問題。
4 P  M% M! ^* U% ?9 j( Z' v已閱，同意。2 m" U5 e0 [* D+ z
下發。
作者: 逐夢2020    時間: 昨天 22:46
有一說一，雖然很多不規范的地方，但是這圖至少超過社區一半的人。8 ?5 U! V' ^+ {; |6 M+ t
作者: 書生和和尚    時間: 昨天 23:36
$ K! Z9 a; a2 f7 o
作者: 杰克遜jiekexun    時間: 1 小時前
已閱，同意。
作者: yangliu0710    時間: 1 小時前
呵呵，頭歪著看，不舒服。
