標題: 尺寸公差與形狀公差 [打印本頁]
作者: start_00000000    時間: 昨天 15:07
標題: 尺寸公差與形狀公差

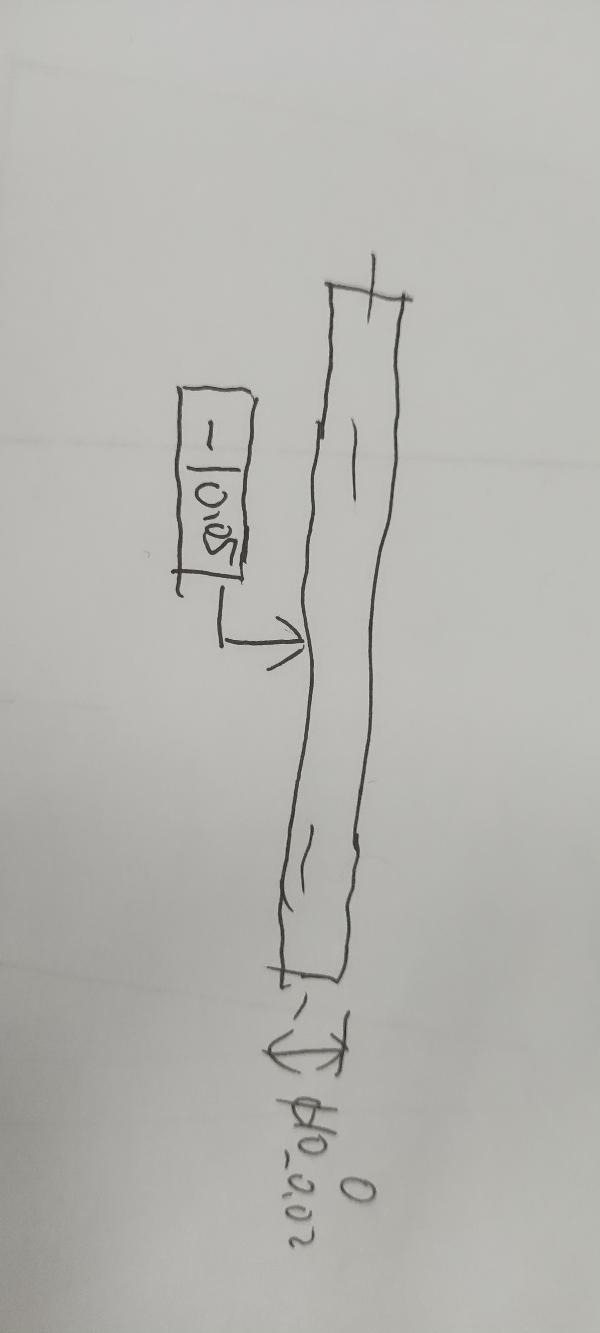

如圖 10毫米的光軸 買的成品,500長,做導向用,我擔心直線度不夠，標了0.05   尺寸公差選g6,   這個尺寸公差還小于直線度公差,
: B  v3 H- J7 G% F  我記得形狀公差 小于位置公差 小于 尺寸公差之間有關系的, 我這個怎么不符合這個關系了
, q) D9 J$ t! I4 e' s2 J( b一樓說直線度0.2  我是查了機械設計手冊的，7級直線度就是500長度為0.05,所以標0.2太大了吧
" \3 X2 q; a; {  還有的社友說我不回帖子，我確實無法點評大家的帖子，這是因為我用的是手機app版本,點評也無法看到  感覺手機aPp版本缺陷太多
# ~) b) O3 _0 {  公司斷網  平時就是手機App機械社區  無法回復與點評大家 我回復了也看不見  還請管理員盡快升級App
作者: 華2017    時間: 昨天 15:11
500長，直線度0.2可能都有。
作者: 學者11    時間: 昨天 16:00
本帖最后由 學者11 于 2025-8-20 16:02 編輯
/ c6 w: f! `) v* d6 A1 j$ b
3 w, w  @1 K6 m" K  t: m如果遵循獨立原則，則尺寸公差與形位公差沒有任何關系。
( _$ r( |2 D+ N+ ?如果你買了個光軸，但人家光軸是不保證任何尺寸公差和形位公差的，這些需要你自己加工光軸，所以你表面粗糙度標注成不去除材料算怎么回事啊。! y$ J" i: b1 A. _& b
大哥，你是不是不是機械專業的，那你把基礎補補行嗎，畫圖和標注都有標準，好好照著標準來不行嗎。5 ~+ g' U1 b( r! f# `
作者: 探根究底    時間: 昨天 16:36
“我記得形狀公差 小于位置公差 小于 尺寸公差之間有關系的”  我學的教科書也也寫了，缺了“一般”兩個字，老師也是這么總結的，但這個不是定理，就像你這種細長軸（長度/直徑大于20了），按這個一般搞的話，很難加工。
作者: 冷水黃金    時間: 昨天 22:51
5絲有點難。
+ U3 a8 G5 I* ?, t直徑２絲沒有問題。, H. C. b5 b  Y; L2 T
1 k6 R1 ~  R( S; m2 @( I
你先買根回來看看，也不貴,可以直接去附近機電市場看看，多的很。
作者: yangliu0710    時間: 昨天 23:12
感覺有咪點過了。
