標題: 一個焊接件的加工 [打印本頁]

作者: start_00000000 時間: 前天 18:12
標題: 一個焊接件的加工

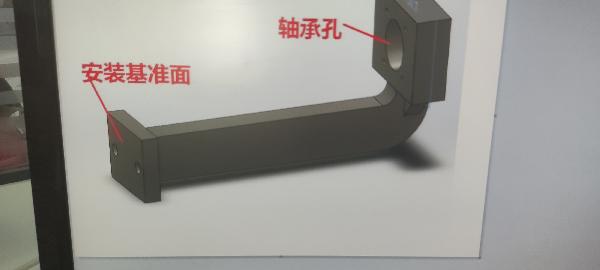

如圖這原來是一個鑄造件，我在別人的機器上看到的，我把它畫成了焊接件，
1.我設計的安裝基準面然后軸承孔中心線垂直于基準面
  這樣是不行的，因為基準面太小，零件加工起來不好搞，最好選擇整個零件的底面作為基準面，這樣安裝面相對于底面標垂直度，孔相對于底面標平行度。這么干，純粹是考慮機加工
  因為不這么干，機加工毛坯焊接好以后裝夾肯定要找一個基準，這個基準不是設計的基準面（安裝基準面），這個裝夾定位的基準選零件的下底面
2.如果是鑄造件怎么干？只需要標準徑尺寸即可，不需要考慮脫模拔膜角度等。鑄造需要試制成功后大批量，第一次用焊接替代
3.說到鑄造這個零件可以用木模，就是那種胚型用木頭加工的，這樣成本較低，如果比較精密的零件就要用金屬模芯了。  如果復雜的零件可能一個模芯還不行。像我這個零件比較簡單，不要考慮那么多用木模成本低貨期也快
我是個初級技術員，以上心得體會還請各位大佬執正點撥

作者: 學者11 時間: 前天 19:20
就你圖中的零件而言，哪個位置是整個零件的底面啊？

作者: 深圳晨夕 時間: 前天 20:14
得看數量，，，

作者: wuxianzhou100 時間: 昨天 09:43
你將原鑄鐵材質的工件換成鋼質焊接件從理論上是可以的，但這里需要考慮的是焊接質量和焊接變形，在加工中焊接質量可以控制焊接變形無法控制，焊后是否需要熱處理和時效處理。還有一個問題是你考慮共振問題了嗎。
