標題: 圖紙英文術語CON WOB縮寫的意思 [打印本頁]
作者: 非常    時間: 2024-12-4 10:19
標題: 圖紙英文術語CON WOB縮寫的意思
圖紙是鏈輪零件，圖紙左下角單獨有這個說明（英制的尺寸）。各位有誰知道這個說明是什么意思？
, Q2 \& L; j0 C* I8 b# C" n6 I我猜想的是形位公差的意思。具體是什么意思就不明白。
1 q7 {7 `8 \  w7 p0 c- x8 N8 S
作者: 魍者歸來    時間: 2024-12-4 12:40

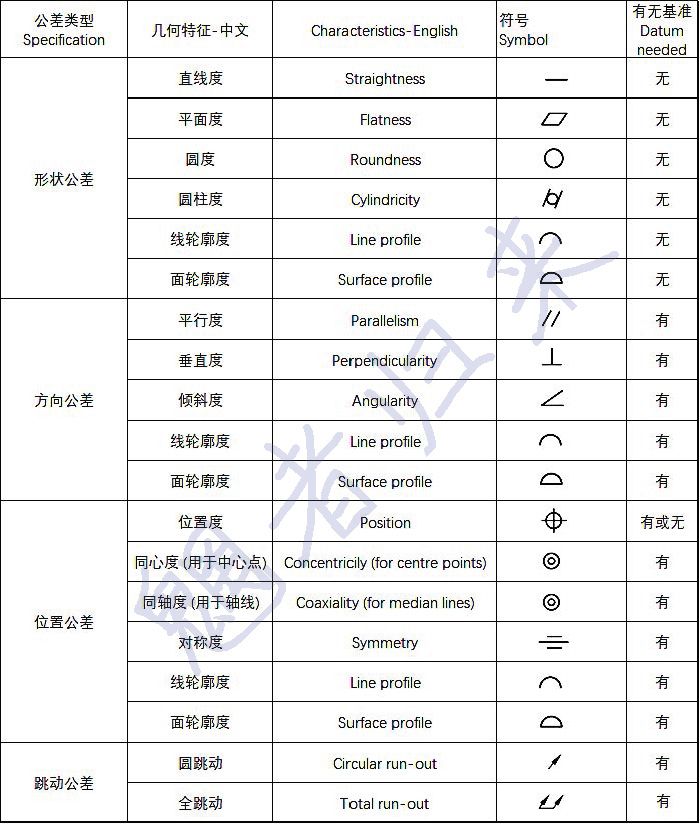

應該不是，如果是形位公差con是同軸（心）度，wob沒有對應的項
作者: cangzhoumj    時間: 2024-12-4 12:59
跳動嗎
作者: 非常    時間: 2024-12-4 13:43
魍者歸來 發表于 2024-12-4 12:40
8 m& d/ ~( C4 G% Q. b8 \1 w應該不是，如果是形位公差con是同軸（心）度，wob沒有對應的項

  b0 ~, V3 h0 k  T一般來說是控制兩個公差，
) L2 `" z% U% l: j: e  u一個是端面跳動，另一個是齒根圓跳動。, n1 f# U' b9 U! h8 y3 h
如果是同軸度，就理解為齒根圓跳動。# h2 ]! r& y' z; A) C; ~" c

: X7 W& ^$ s  I+ n* F( i9 }7 s. A; l) v- g; |* _

' y" |/ F* k3 O' z$ {
作者: 魍者歸來    時間: 2024-12-4 14:47
本帖最后由 魍者歸來 于 2024-12-4 14:54 編輯
2 H+ T, b+ Z3 N2 S. ?* Z9 A( ]6 K" C
非常 發表于 2024-12-4 13:43
" z3 f7 M! o/ a一般來說是控制兩個公差，! B/ @+ M! I$ B0 B
一個是端面跳動，另一個是齒根圓跳動。3 A5 M9 T; i/ _4 S& I
如果是同軸度，就理解為齒根圓跳動。 ...

& K' \$ [8 ~+ |# e; j/ s圓跳動是circular run-out
  n( ~. ~9 R2 @! W3 f全跳動是total run-out0 N8 |: _2 }5 l1 X! v

: a4 D& ~# X- x( X和縮寫沒有對應關系
, _0 P! c4 D4 c# B* h/ u% O+ t8 f& W% d
作者: 魍者歸來    時間: 2024-12-4 15:38
沒看到圖紙，這里的M.D.應該是middle diameter中徑的意思吧？WO通常是with other這類詞組的縮寫B想不出來是啥，問問甲方吧
作者: 學者11    時間: 2024-12-4 16:27
把M.D.縮寫理解成Maximum Deviation，就可以解釋它出現在0.150度后面的原因了，表示允許的最大角度偏差為0.15度。
$ o6 C- a+ Y( z! ]" e前面的CON. 可能代表 "Cone" 或者 "Conical"（圓錐形），這樣前后一聯系，圓錐特征允許的最大角度偏差為0.15度。8 [  N6 F( b4 n1 g
那鏈輪圖紙上的所謂圓錐特征能是什么呢，有可能是指殻孔是錐形的。1 ^, `: T  v, U+ W  ~: y
WOB.” 可能是 “Wobble（擺動、晃動）” 的縮寫，這就有可能表示，安裝后最大角度擺動量不能超過0.150度。
; g: h" o% k* S2 L
作者: 魍者歸來    時間: 2024-12-4 16:39
學者11 發表于 2024-12-4 16:27+ t' F5 ?' l4 F, Z% s
把M.D.縮寫理解成Maximum Deviation，就可以解釋它出現在0.150度后面的原因了，表示允許的最大角度偏差為0. ...

  c9 E# t* e& F: [  L你是不是有病，犯賤是吧？
" W/ o7 Z) _( X. \
作者: 非常    時間: 2024-12-4 16:51
本帖最后由 非常 于 2024-12-4 16:53 編輯
% m5 W5 H! [  |2 O# z5 z7 }1 L
7 K' }* ?( E0 ^@學者11 @魍者歸來
/ v$ E/ q1 }8 |. s5 ~+ k. b兩位不要吵架，多謝兩位幫忙分析問題。
8 ~8 H/ h6 g% Y) M) q我從中你們的回復中也學習了其他的知識。$ j2 b( n$ n/ E4 n
0.150不是度數°，應該是 英寸"。重新上傳的圖片比較清楚點。, m* v: j+ M: \7 f. Z3 [3 m
# n) ^# L, s2 j4 h
