標題: 【關門貼】【技術討論】關于貼標飛達的光纖傳感器 [打印本頁]

作者: hl90 時間: 2024-8-15 12:36
標題: 【關門貼】【技術討論】關于貼標飛達的光纖傳感器
原貼見：
【技術討論】關于貼標飛達的光纖傳感器

我在網上看到這種多頭檢測的，沒了解過多頭光纖，見到這種飛達，起初以為是多個放大器；打聽了一圈價格，才發現應該不是，一個放大器國產的都要七八十了，整套下來差不多一百，用八個光纖，成本就已經接近一千；

于是我就想到這里頭是不是有商機；

我的初始想法如圖；

(, 下載次數: 61)
光纖固定進來，經過三棱鏡反射，再匯總成一個信號；
一直沒下手做的原因是成本，這種對加工的要求高；

想不出來，就想到發論壇討論，因為你沒有見識的時候，網上連關鍵詞都不知道怎么怎么輸；

這里著重感謝@LatersM @余存等幾位老板

讓我知道至少有多頭光纖這么個玩意，也讓我有了關鍵詞可以搜索；

有需求的朋友可以上抖音搜索：“多頭光纖激光”，

(, 下載次數: 62)

(, 下載次數: 63)

這玩意鋼圈里面應該是有個聚焦鏡

(, 下載次數: 45)

我了解到的，并且取得聯系的一家，說12個頭的衰減比較厲害，6個頭的還好，響應時間十幾微秒；價格是將近三百塊錢；

作者: 大白小白 時間: 2024-8-15 12:50
沒搞明白，開門貼，關門貼都啥意思

作者: 大白小白 時間: 2024-8-15 12:50
這么高端的傳感器沒用過，上幾個pdf看看

作者: hl90 時間: 2024-8-15 13:13

大白小白發表于 2024-8-15 12:50
沒搞明白，開門貼，關門貼都啥意思

關于技術討論，我有看法

作者: hl90 時間: 2024-8-15 13:17

大白小白發表于 2024-8-15 12:50
這么高端的傳感器沒用過，上幾個pdf看看

PDF是商家手冊，也就是這樣的幾張圖，其他的都詳細的也沒有

基恩士的手冊我在官網下載的，可能下載的姿勢不對，沒有這種多頭的

臺灣嘉準的我在抖音上剛搜到

這玩意目前好像也就國內的廠家做

(, 下載次數: 58)

作者: 4額①4葉y 時間: 2024-8-15 16:20
那有機會淘寶一搜不都是

作者: 喂我袋鹽 時間: 2024-8-15 16:33

大白小白發表于 2024-8-15 12:50
沒搞明白，開門貼，關門貼都啥意思

就是論壇技術交流貼要閉環。

作者: 喂我袋鹽 時間: 2024-8-15 16:34
@余存大佬看過來

作者: 大白小白 時間: 2024-8-16 09:10
標簽如果是透明的，透光的，有影響嗎？還能檢測嗎？

是否要么檢測標簽，要么檢測空氣？

作者: 大白小白 時間: 2024-8-16 09:13

每一路的光程都不一樣，衰減太厲害了。

這個方案能夠理解，就是想找到一款平替的傳感器，解決多個平行，相鄰的標簽檢測。

作者: 大白小白 時間: 2024-8-16 09:17

大白小白發表于 2024-8-16 09:13
每一路的光程都不一樣，衰減太厲害了。

這個方案能夠理解，就是想找到一款平替的傳感器，解決多個平 ...

我的意思是，多個三棱鏡聚光的思路不太行，除非用一分多的光纖；

或者每一路的光在發射、接收之后，立即檢測，不要匯總檢測，

然后將檢測信息通過電信號發給采集單元，相當于多傳感器、分布式傳感器網絡的方案。

作者: 大白小白 時間: 2024-8-16 09:21

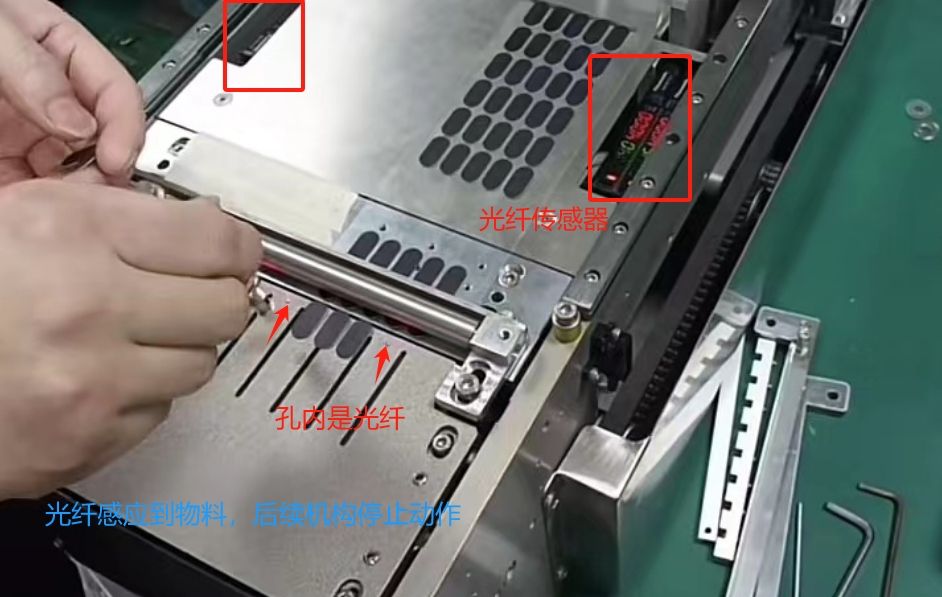

看了lz的這個圖，標簽一般都很薄的，上面安裝一排密集的發光管，這個空間是可以占用的吧。
下面開孔安裝一排密集的接收管，相當于光幕。

這樣行不行？成本應該很低吧

作者: hl90 時間: 2024-8-16 18:29

大白小白發表于 2024-8-16 09:21
看了lz的這個圖，標簽一般都很薄的，上面安裝一排密集的發光管，這個空間是可以占用的吧。
下面開孔安 ...

不可以，

這里用的是漫反射光纖，體積小，自己發出的光自己接收，如果接收不到信號，給出反饋

如果用光幕，上面就被擋住了，剝離出來的標簽就不好拿了，

如果用CCD定位，看都看到；

所以這里不能用光幕

還有一個結構我也深入思考過，后來放棄了

就是用氣吹或者真空吸

板上一排密集的孔，加一個氣流檢測表

如果標簽剝離后蓋住空洞，那氣壓會跟著變化，以此來判斷標簽有沒有被拿走

深入思考后，發現不靠譜，對于設備，要的是穩定

用空氣氣流/氣壓的方式檢測，

如果氣壓大了，標簽會被吸附在孔上，或者被吹飛，位置有偏差，精度就差了，有些老板不想用CCD，對于機械設備0.1/0.2mm的誤差能接受的

如果氣壓小了，就對檢測閥的靈敏度提出了更高的要求；所以

所以我就放棄了

作者: 喂我袋鹽 時間: 2024-8-16 18:51

hl90 發表于 2024-8-16 18:29
不可以，

這里用的是漫反射光纖，體積小，自己發出的光自己接收，如果接收不到信號，給出反饋

@ahway 大佬請看，這種情況下的傳感器，能否用氣的思路實現？

作者: 學渣渣 時間: 2024-8-16 20:00

大白小白發表于 2024-8-16 09:21
看了lz的這個圖，標簽一般都很薄的，上面安裝一排密集的發光管，這個空間是可以占用的吧。
下面開孔安 ...

“孔內是光纖”，光字所在的哪一系列細槽是干什么的？

作者: 大白小白 時間: 2024-8-18 11:06

學渣渣發表于 2024-8-16 20:00
“孔內是光纖”，光字所在的哪一系列細槽是干什么的？

不懂，盲猜是破真空吧

作者: ahway 時間: 2024-8-19 09:17

喂我袋鹽發表于 2024-8-16 18:51
@ahway 大佬請看，這種情況下的傳感器，能否用氣的思路實現？

貼標行業用光電傳感確認物料狀態，后續可以用真空抓取，這個很成熟了。
