標題: 鉤形壓板夾緊機構計算與壓板夾緊圖例
一、鉤形壓板夾緊機構

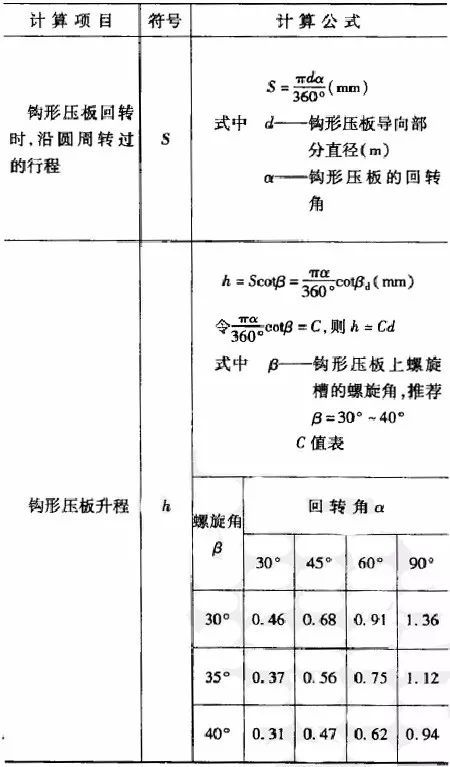

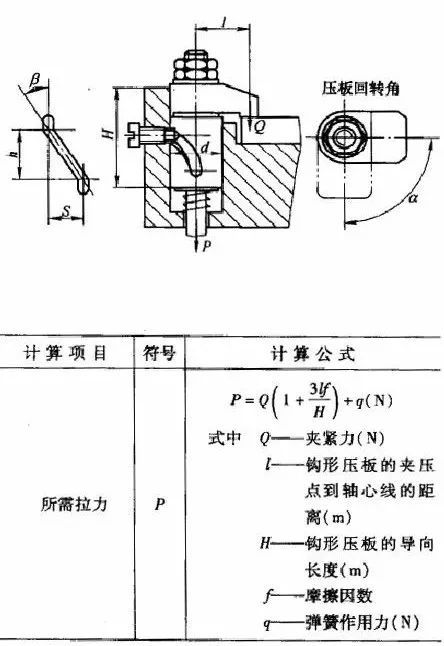

圖1 回轉式鉤形壓板的有關計算公式
圖2
6 a' `# ~' Q" Z; w1 e3 v二、壓板夾緊
壓板是用凸輪、螺母、螺釘或拉桿來夾緊的，壓板可以用手退回，從工件上轉離，或全部卸去以讓開工件。
圖3
按反時針方向轉動手柄時，凸輪下降到凹槽中，使壓板轉動，注意在夾緊位置處必須有擋塊。

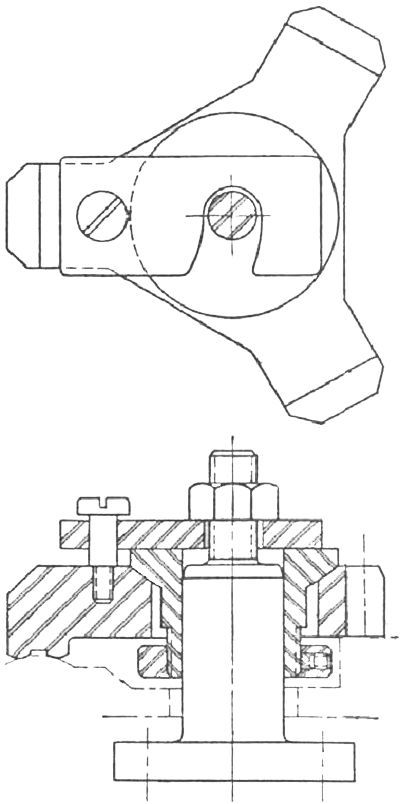

圖4

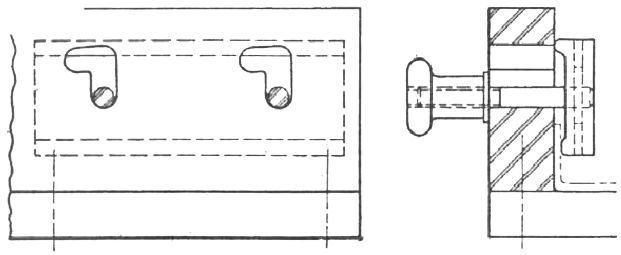

槽在回轉的兩端起擋塊作用。

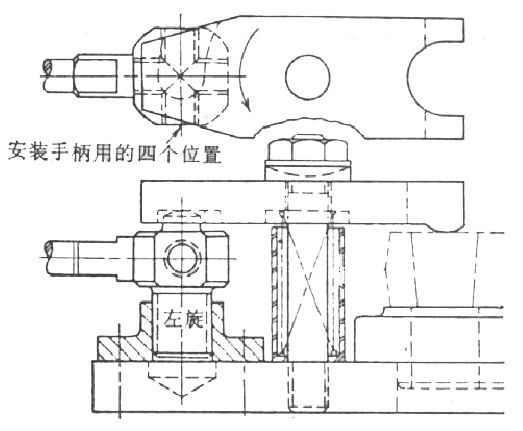

圖5

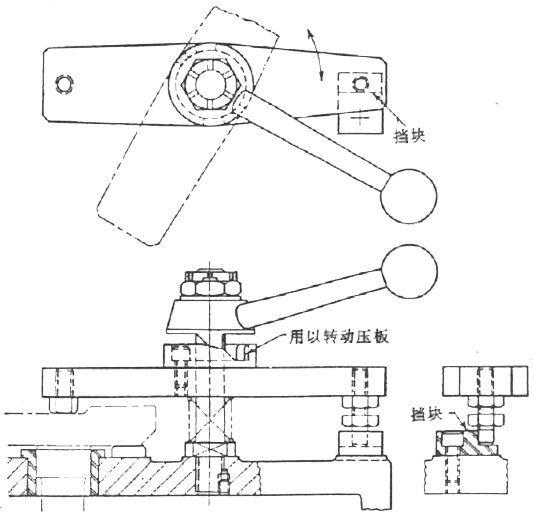

在磨損后，手柄可移裝到四個螺孔中的其他任何一個。注意彈簧所用的保護套。

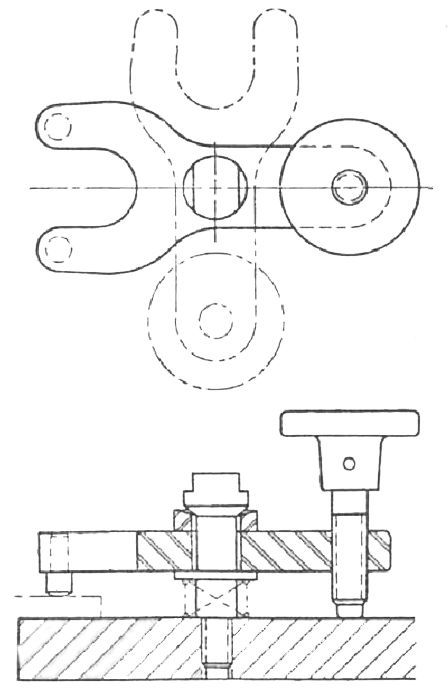

圖6

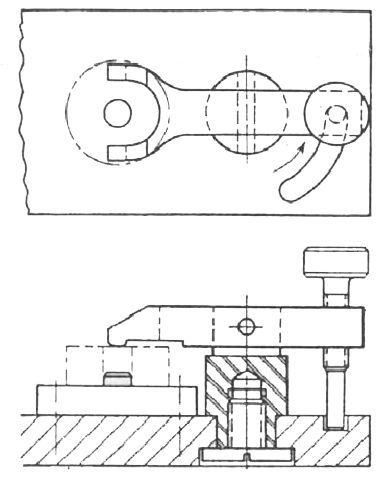

把壓板轉動有時優于把壓板退回。
圖7
這個可調高度的、用凸輪夾緊的壓板是一種多用途壓板。注意對稱銷的用途。壓板是可回轉的。

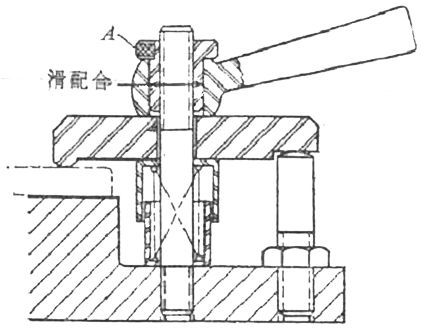

圖8

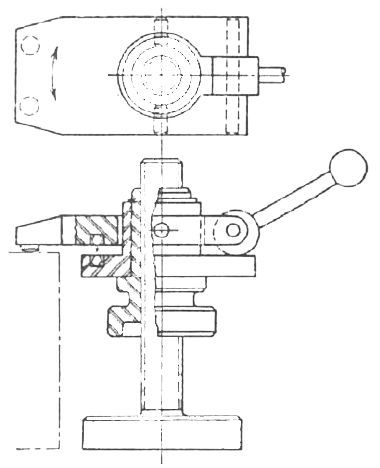

一個輕微的垂直力作用在手柄上，就可產生很有效的手柄夾緊作用來轉動螺母A，另一優點是手柄可保持在方便的位置。注意彈簧所用的保護套。
圖9
注意左邊獨特的支點設計。
圖10

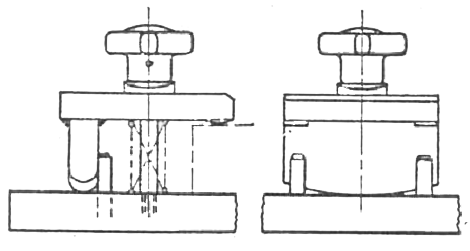

兩個圓銷不僅使壓板和工件平行，而且也起止銷作用。這是一種浮動夾緊。

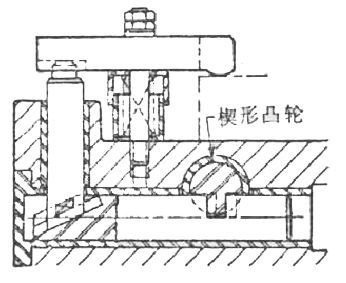

圖11

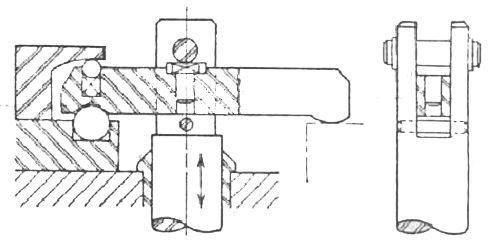

用楔形凸輪來推動的壓板是通過一個T形槽控制的夾緊柱而動作。

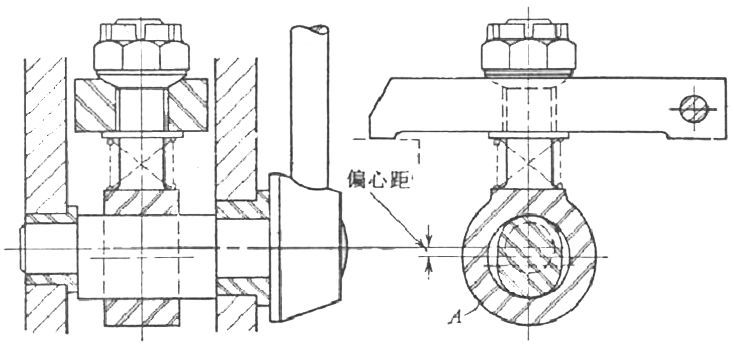

圖12
A的配合公差必須保證偏心擺動。
圖13
提起壓板并向左推，使壓板保持在工件的上面。
圖14

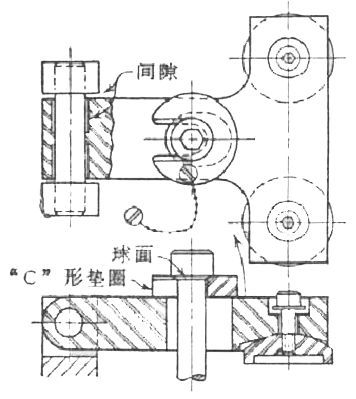

這是一個浮動、三支點、帶擺式“C “形墊圈、可卸式的壓板。
圖15
在擺銷處的間隙可使壓板浮動。鏈條是防止”C”形墊圈丟失。
