標題: 沒有合理的工序分類，就做不好工裝設計
加工面數量的確認
& V, x8 B% K: K- ~- I5 b+ P+ f/ d% s1 e' D1 a( K/ e" @

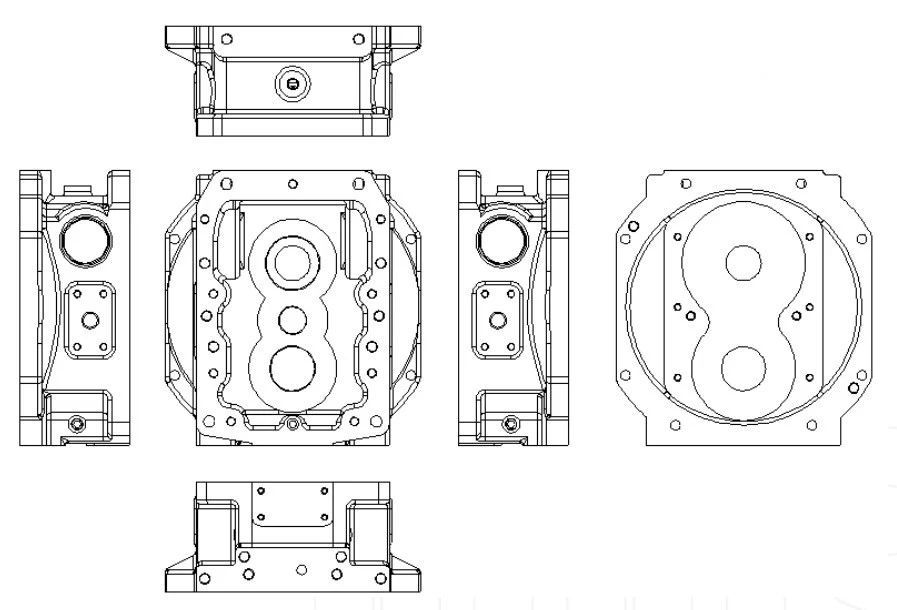

接下來確認加工處和總共需要加工幾個面，以此確定工件加工時最少需要幾個工序。比如立式加工中心1個工序只能加工1個面。臥式加工中心每次能以90°為一個面，1個工序內最多能加工4個面。

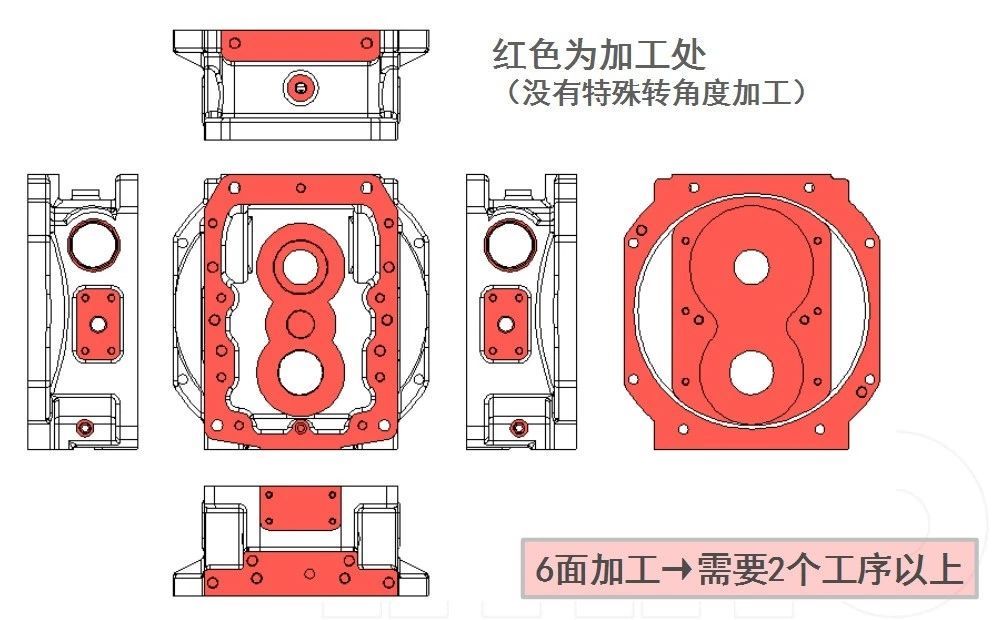

加工處利用紅色進行標識：

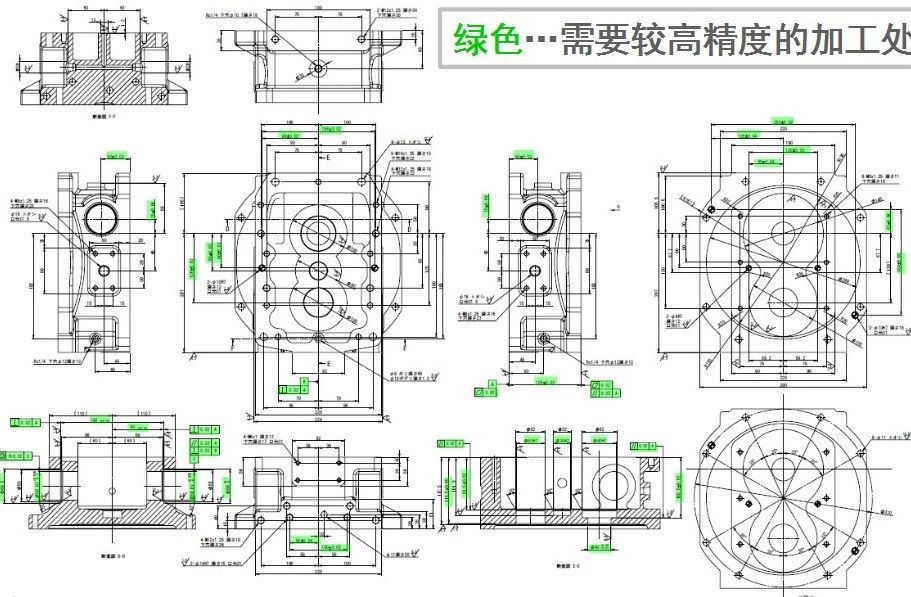

本工件需要加工6個面，所以判斷就算使用臥式加工中心，也需要2個工序以上完成加工。 接下來，需要找出需要較高加工精度的地方。
: O8 q7 y% }6 U* F4 u! B. D8 E& w+ z$ ^$ W" }- E6 [
各面加工精度的分析
$ n# ~+ S/ Q- q

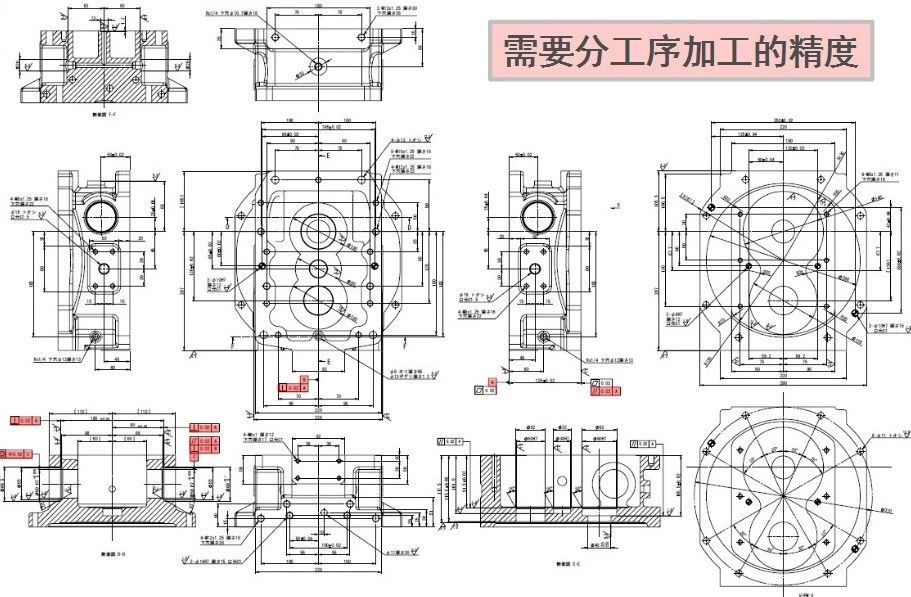

7 q+ q$ Q+ K/ ~# Y同一個加工面上尺寸公差與幾何公差是根據機床精度加工的，不影響工序分類。所以只需要把握在不同加工面上相關的尺寸公差和幾何公差。根據上述條件進行篩選后，標記圖中需要分工序加工的精度。
42處需要加工精度的尺寸公差和幾何公差中，需要分工序加工的僅上圖標記的幾個公差。 根據加工的“精度能成立的關聯性”，分辨需要同時加工的點為哪幾個。

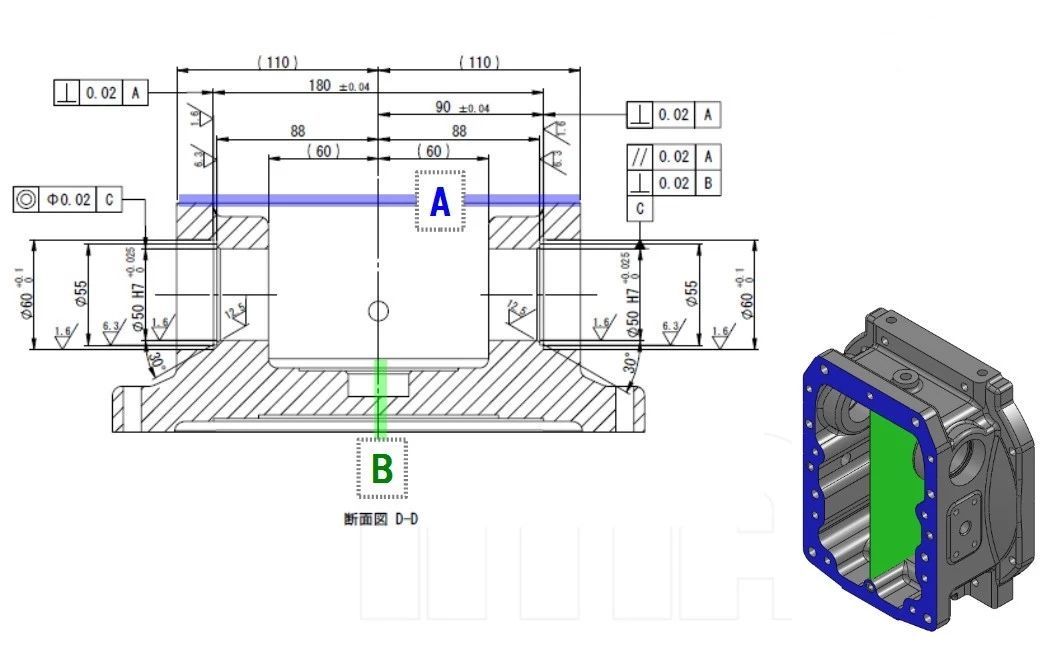

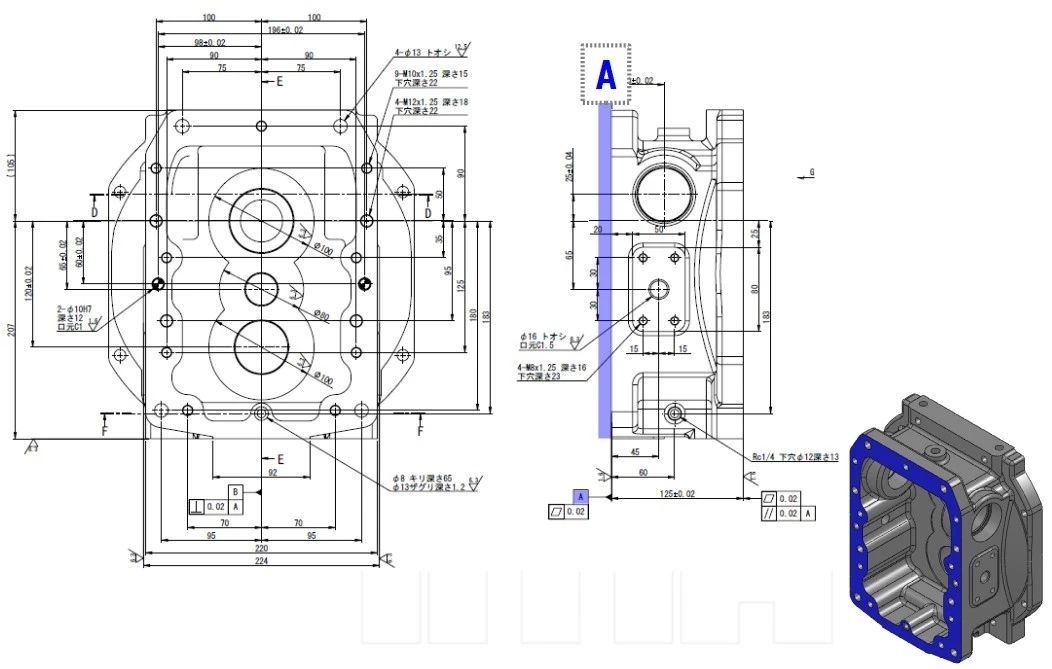

讓我們來詳細看一下紅色標記的公差。首先需要確定基準位置為哪一個面，此產品圖紙上的公差記號有「A」、「B」、「C」3種。 正面圖的右側圖上，記錄了A和B的基準面。

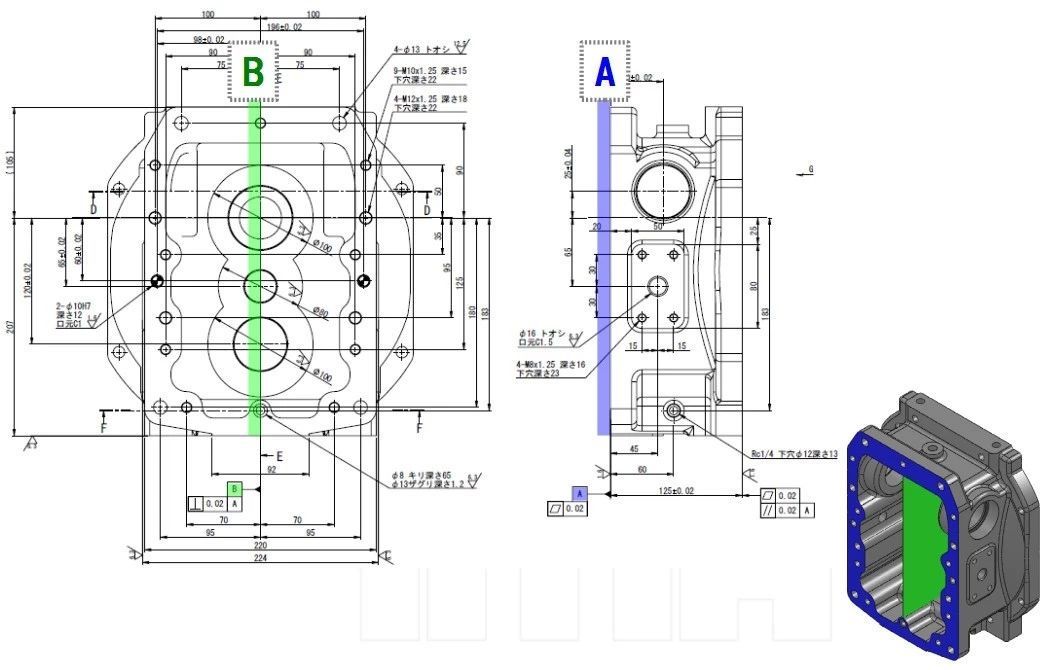

基準「A」面是側面圖所示藍色的面，為正面圖的正前方的這個面。
基準「B」面是正面圖中心線，孔之間連接的面。
這個基準「B」面與基準「A」面的垂直度的幾何公差為 0.02。

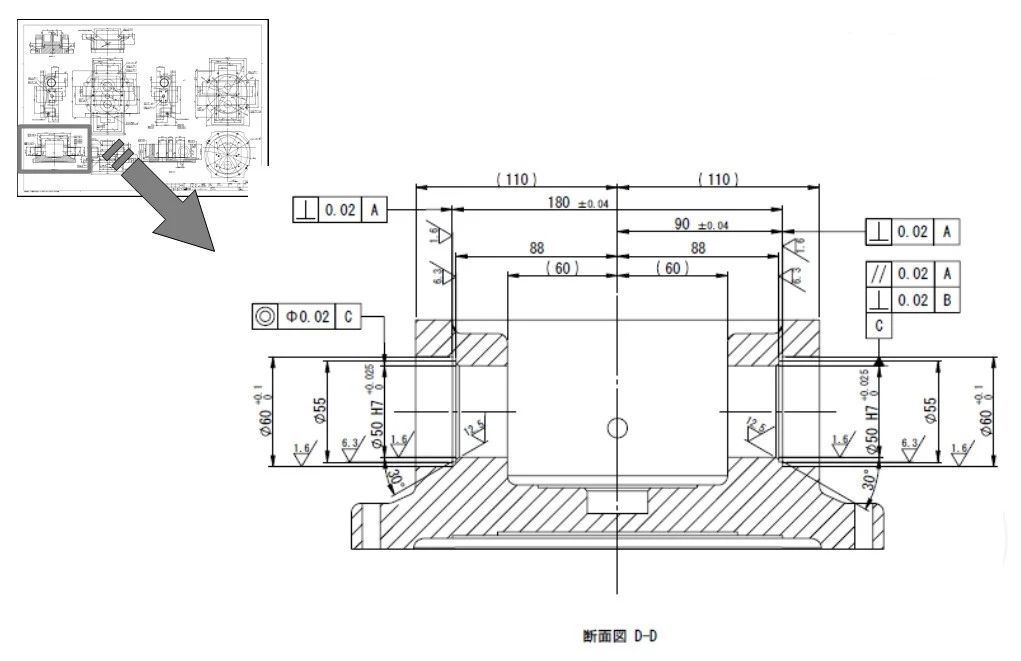

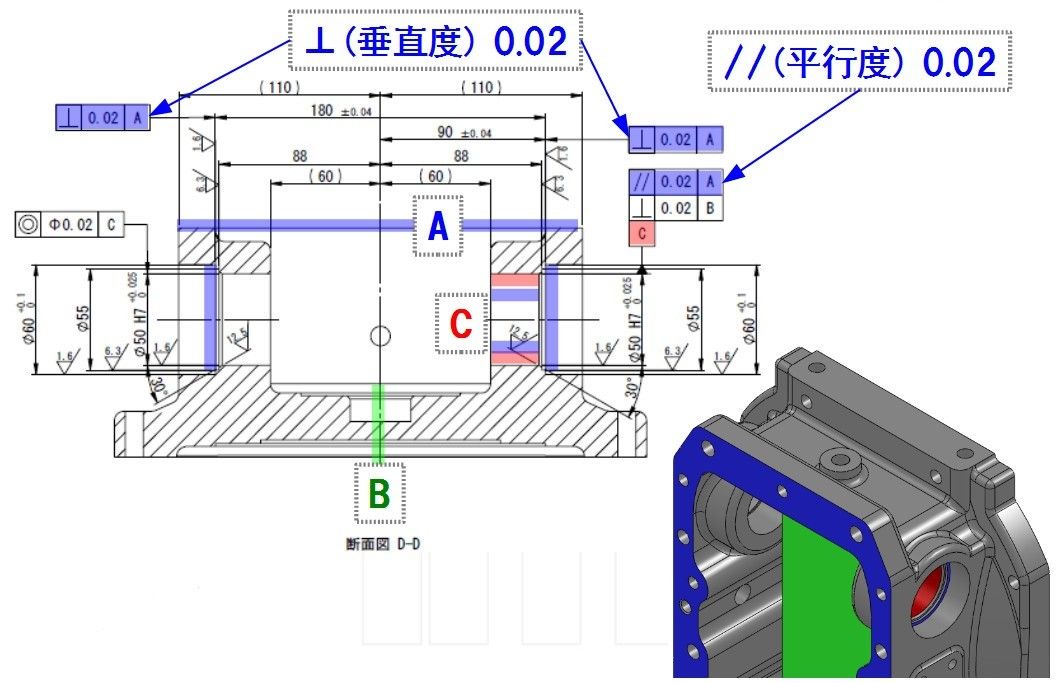

此精度的加工可以在正面加工的同時，在同一個工序內加工，所以精度保證沒有問題。那么只需要尋找相對于基準「A」、「B」面的幾何公差。下圖為剖面圖 D-D 的放大圖。
在這個視角中，幾何公差都集中在此，分別一個個檢查。首先為了方便理解，先標識出基準「A」、「B」面。

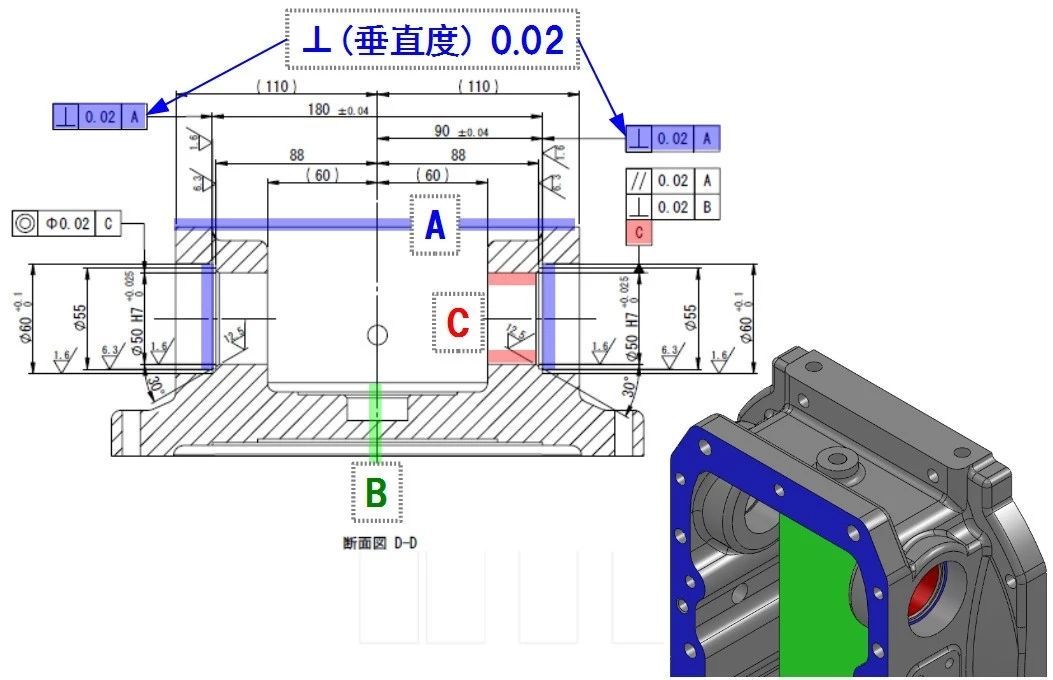

橫向方向的沉頭孔面與基準「A」面的垂直度為 0.02。
基準「C」面，有橫向的加工孔。

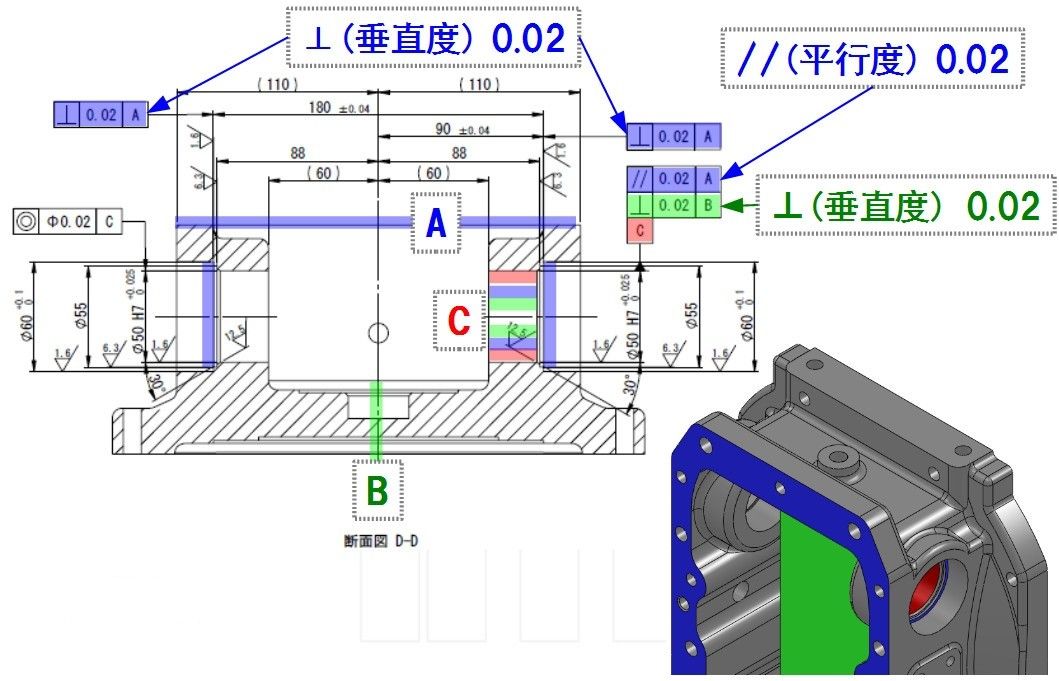

這個基準「C」面的孔與基準「A」面的平行度為 0.02。
此外，相對于基準「C」面，基準「B」面的垂直度為 0.02。

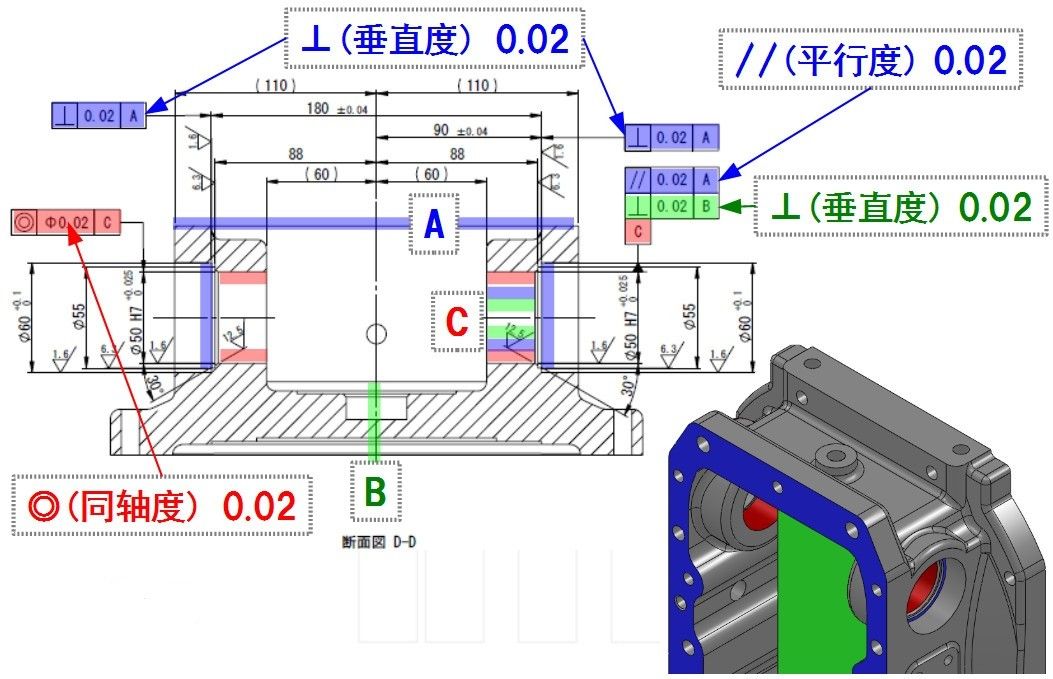

另外，基準「C」面與對面孔的同軸度為 0.02。
綜上即可以判斷基準「A」、「B」面的加工和基準「C」面橫向的孔位加工，能夠在同一個工序內加工的話，可以更容易完成精度要求。
圖片
結合上述內容，正式進行工序分類，以需要在同一工序中加工的3個面作為最終工序。
圖片
把精度要求最高的加工部位作為最終工序的理由:
・不會再因為后續加工，導致加工變形
・以前置工序加工過的部位作為基準，工件可以在更為穩定的狀態進行下一步加工，加工精度更容易達標。
2 @2 I4 f/ v7 _+ h* d/ A/ u
作者: 18137630758 時間: 2023-3-3 10:43
好案例
作者: 壯志凌云1988 時間: 2023-3-3 11:56
學習學習
作者: astro914 時間: 2023-3-3 12:07
這個非常好，詳細，從加工工藝分析了工裝設計，好貼！應該加精
作者: 陳仙焰 時間: 2023-3-3 13:37
樓主，你好，這個是日本的圖紙，能否發一份比較清晰的圖紙嗎？有興趣的朋友還可以自己畫個3D圖，然后設計一套工裝。
作者: 拖拉機ww 時間: 2023-3-7 19:34
4 s3 `7 `* L' a1 \- A! s學習學習
