標題: 終于明白電線桿上的白色陶瓷是干啥用的了 [打印本頁]
作者: 機極級技 時間: 2022-6-29 13:17
標題: 終于明白電線桿上的白色陶瓷是干啥用的了

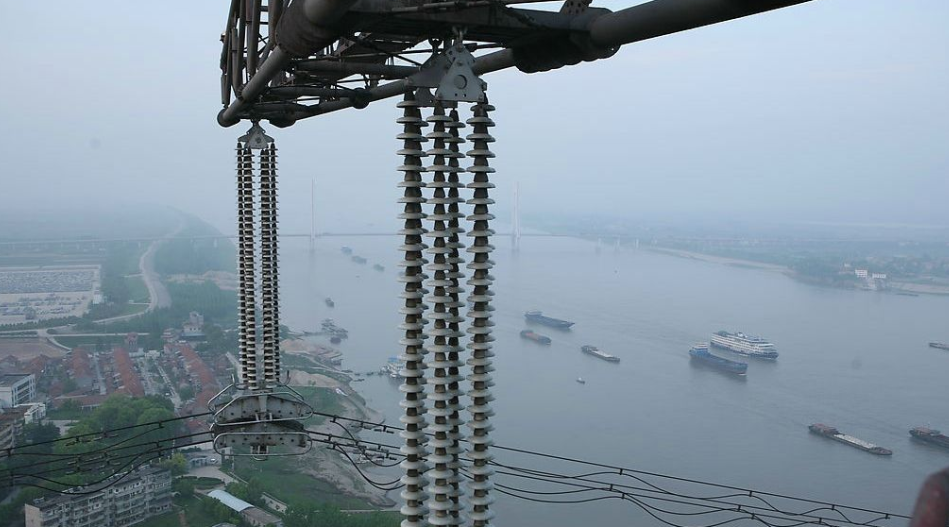

高壓線我們并不陌生，相信大家在路邊都見到過。如果是有心的朋友，大家肯定都會注意到在高壓線與架線塔之間會裝有一串白色的陶瓷物體。這些白色陶瓷物體大多呈盤型，盡管它們大小不一，但是作用都是一樣的，那就是增加爬電距離并絕緣。
; y7 a. L0 J/ j. b5 H
3 ^4 J" d$ w* f8 o1 J9 T1 U$ Y3 e
1 Z0 t, S8 ]1 {9 B爬電距離就是指兩個導電的零件之間或者導電零件之間與設備防護界面之間的最短路徑。通常電壓越高，需要的爬電距離就越大。因此我們可以通過絕緣子的數量來大體知道這條高壓線輸送的電壓是多少。一般1-2片為10KV，3-5片為35KV，7片為110KV，14-16片為220KV，28片為500KV。
- W4 K5 o) y6 ] B# U
) k7 N" c! n* M2 `3 P* h' P) \" t3 T; J2 w- D

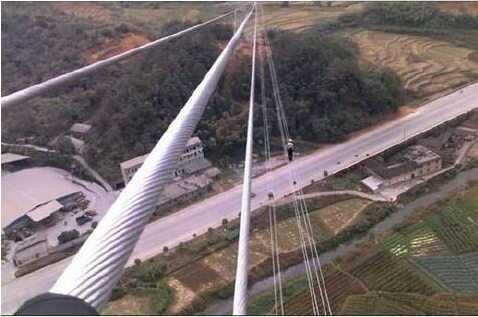

很多人可能會有一個疑問，很多高壓線都是裸露的，外面并沒有包絕緣皮，但是下大雨時為什么不會把電流導到地面上來呢？
% Y J1 P+ n) J9 S6 @
8 U' ?, o* F- b* r6 A
4 s7 g2 d7 ~$ X }一方面，雨水都是成滴狀的，也就是水都是斷斷續續的，并不能形成一個連續的導線，因此并不會將電流帶到地面。
# N# Z: d5 N9 H
另一方面，線塔上的絕緣子也起到了非常重要的作用。我們應該都注意到了，這種陶瓷絕緣子表面非常的光滑，因此不會積水。它可以有效的阻止電線塔與高壓線之間的電流通過，這個絕緣子如果不存在的話，那么，高壓線的電流就會通過架線塔傳遞到地面。
! W# A8 e! t; r: _9 Z
: Z: t+ |2 j! T4 g" _8 |' r" X
! j( u \7 P( b; C
雖然雨水并不會影響這種絕緣子的絕緣效果，但是這種絕緣子卻非常害怕大霧這種天氣。因為大霧中摻雜的一些雜質，而這些雜質一旦被吸附到絕緣子表面，就會影響絕緣子的絕緣效果。甚至會出現絕緣擊穿的現象，而這種絕緣擊穿的現象則會導致整個線路的故障。
# G: z- T8 S/ u5 z
而為什么絕緣子不直接設計成圓柱狀而是一個一個的盤狀呢？其實這也是因為上面提到的表面吸附雜質的問題，除了大霧，工業排放物污染被吸附在絕緣子表面。在干燥時，這些雜質不會影響絕緣效果，而一旦受潮濕潤就會穿線污閃事故。
4 |- @: Q" a1 N% i
9 a- O5 J+ T: W2 p; v; R4 G: C2 K) d' T, D& f ~
而設計成這種盤狀或粗細不均勻的形狀，則可以使絕緣子總長度一定的情況下，增大泄漏距離（即爬距），從而降低污閃事故的發生概率。
S0 I% D. F; f+ `6 p/ O
當然，單純的增加絕緣子的長度理論上也是可行的。但是這樣的話，就必須要使線塔足夠高，要不然幾百KV的高壓輸電線怕是要拉到地面上了。而線塔的增高很顯然會增加不小的成本并且耐雷水平也有一定的限制。
8 \& R) T6 d+ h4 S. @( D1 G
6 n w1 N% y: e ]2 Y
( D2 W% {; C! W8 d# [( P! j盡管在設計時，電力工作人員已經充分考慮了各類會發生觸電事故的情況。但是為了以防萬一，我們仍然要注意高壓線塔前的安全提示，盡量遠離危險區域。保證自己的人身安全，這是對自己也是對家人的負責。
9 z* a9 q/ ~0 o) N7 P( ]5 V
作者: 744633782 時間: 2022-6-29 15:06
作者: 大白小白 時間: 2022-6-30 00:32
絕緣子有多種材質
作者: 長橋臥波 時間: 2022-6-30 16:18
其實還有一個非常重要的作用，就是防蛇用的。
作者: 蘇州裝配工 時間: 2022-8-16 13:04
絕緣子
作者: 長歌嘹亮 時間: 2022-9-1 07:56
這樣也行？
作者: spinachzwx 時間: 2022-9-15 17:03
絕緣子
