標題: 焊縫質量等級的依據標準 [打印本頁]
作者: 西門吹牛2016    時間: 2021-11-26 20:00
標題: 焊縫質量等級的依據標準
在一些焊接結構件中，經常在技術要求中見到1級焊縫，2級焊縫等，這些焊縫質量等級依據什么標準？0 g3 A5 j6 f8 v: _4 [- S7 H
另外不同的焊縫質量等級，抗拉強度和抗剪強度有什么區別？比如做強度校核時，該選取多大的數值。
7 v5 s9 c( B, |. K0 n1 h' z" f5 x+ x
作者: parkorliu    時間: 2021-11-26 22:00
一二類縫是無損檢測對內部外部質量的要求。強度校核不考慮質量等級，一律按一級計算。
作者: 詹姆斯007    時間: 2021-11-26 22:01
這要看你是什么行業，不同的行業有不同的設計和驗收規范，另外還要看你要設計的結構承受什么負載。
6 k. X$ o& m* [  t( n" R如果你們單位沒有設計規范，可以找一下相應的行業的設計規范參考。
作者: 曉昀    時間: 2021-11-26 22:52
[attach]527484[/attach]& T5 B# g9 s' y  N% x2 p' O  P

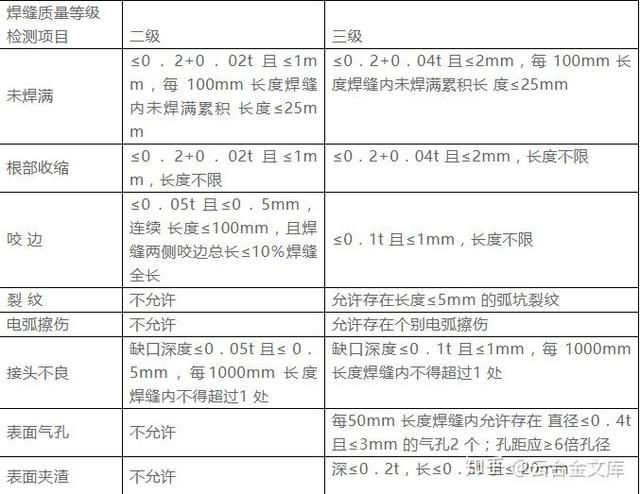

給你個參考圖表。% L! s$ {2 Z" C2 g5 P0 t5 O
4 X& x& l& J) C' v  H5 p
作者: 3983596    時間: 2021-11-27 07:28
質量分級        線性缺陷        圓形缺陷（評定框尺寸35mm×100mm）
! O  i5 j7 L6 s! Y; {/ }   Ⅰ                   l≤1.5        d≤2.0，   且在評定框內不大于 1個
, l* K' K" p3 Z; E8 C! Z( P   Ⅱ                  大于Ⅰ級, D* W2 x! f$ u  y
注：l為線性缺陷顯示長度，mm；d為圓形缺陷在任何方向上的最大尺寸，mm。
- M: Z' v, O! D8 t6 n
作者: 遠祥    時間: 2021-11-29 01:52
這個要嚴格按照行業標準來執行！
作者: 西門吹牛2016    時間: 2021-12-10 17:08
本帖最后由 西門吹牛2016 于 2021-12-10 17:13 編輯
9 o, Y- o- D4 z3 [0 t
( ~) j0 l4 W# B3 G  _該表源于GB 50661-2011 鋼結構焊接規范，表8.2.1 焊縫外觀質量要求.，從字面意思理解，僅從外觀上就可以對焊縫質量等級做評定，那么無損檢測的作用時什么呢
: t' i7 W; P" N2 C, l( d$ L9 I$ o8 k" V

, M8 ?. q2 X% K& F8 G" G  {
作者: 西門吹牛2016    時間: 2021-12-10 17:24
查鋼結構設計標準GB50017,角焊縫強度設計值為200MPa,且部分焊縫的質量等級，是不是以認為不論角焊縫的質量等級多么差，其強度值都按200MPa校核。
1 B* v+ R9 r6 q, N/ n/ P' y
