標題: 好歹給個斷的理由 [打印本頁]
作者: 菜鳥來襲    時間: 2021-11-19 17:32
標題: 好歹給個斷的理由
各位大神：、
6 S* j5 F; @7 F: ^6 H5 K5 ~從圖片中可以判斷出斷裂的方式嗎？
7 n. g( ~/ Y; m5 I3 q: d4 M) f: C: t
材料304，厚度3mm，連桿結構，受力向下) ?  v6 j7 a  |4 L4 V# T; q! q
. c% Z$ U8 h9 k# U  w
. d# _1 `+ E" q+ H$ s
[attach]527292[/attach]
" x; a7 l/ E- L) E( o. [: h. A
作者: longyucanghai    時間: 2021-11-19 17:35
不像是疲勞斷裂，看裂口像是脆性材料，不像304
作者: 凱明Kemi    時間: 2021-11-19 18:24
確定是304？看著不像啊
作者: 曉昀    時間: 2021-11-19 19:22
使用工況和大致受力說下，感覺像巖石一類的脆性材料，斷裂面好像出現白色組織。

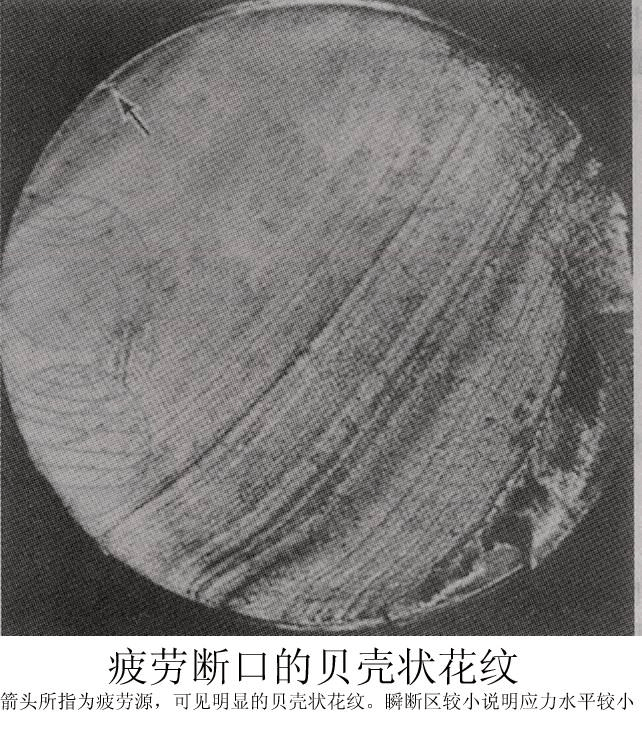

作者: 魍者歸來    時間: 2021-11-19 19:37
作者: 未來第一站    時間: 2021-11-19 19:44
可以先猜是從下圖紅色箭頭從左到右斷的還是綠色箭頭從右到左斷的。[attach]527296[/attach]1 h& j! ]+ j  o: \; f
% O. N+ X6 ^3 Q$ \% K2 m9 R
. ^* H: L3 b  ^9 @5 C9 O0 M

4 x" p6 \0 W) j6 e3 {: q5 [. A: j5 @8 R
* A" d) ?6 a% A+ X: n7 Y4 \1 e) d
作者: xiayuku63    時間: 2021-11-19 20:11
未來第一站 發表于 2021-11-19 19:44
8 s) N8 H# ?# h可以先猜是從下圖紅色箭頭從左到右斷的還是綠色箭頭從右到左斷的。
. z; \' G9 w* B% _3 x* k: ^9 L
紅色方向
) L& h- ], r( p5 ?$ D
作者: 不信邪    時間: 2021-11-19 21:21
從左到右
作者: 熱青茶    時間: 2021-11-20 08:18
脆性斷裂。2 c- B& ]% E# M4 H5 F+ W# R' X) Y- J
化驗一下，估計不是304。這么大的斷面，沒有一點韌性撕裂痕跡。
作者: 3983596    時間: 2021-11-20 09:03
不是3043 b1 {' w! W% b" M3 w
作者: rqsjmmm    時間: 2021-11-20 09:08
紅色
作者: 機加李生    時間: 2021-11-20 09:17
嘎嘣脆
作者: hl90    時間: 2021-11-20 09:19
[attach]527300[/attach]( x: ^7 d2 k3 f- ]

. [$ y6 G& \6 J) i/ n, s- q5 U斷裂應該是如圖所示的方向斷裂，而且應該是壓斷或者撞斷的，
! ^: w  T5 l& h0 z: z) J分析是要么受力不均，應力集中在右上角一點，且受力浮動，突然一個瞬時的大力讓他斷了；9 O" i- p6 H3 L8 T, M! b* q  @
要么就是力是恒定的，但是右上角有傷，或者凹坑，專業術語怎么說來著？忘了；造成疲勞，就斷了；
作者: 天地中    時間: 2021-11-20 09:35
假的304，應是202、203吧充304的
作者: 非標機械設計奔小跑    時間: 2021-11-20 10:06
304這么脆？？？
作者: 晨曦yzm    時間: 2021-11-20 10:29
材料不對
作者: 華仔1001    時間: 2021-11-20 10:31
看起來不像304，好像是脆性材料裂斷口
作者: 狀態失控    時間: 2021-11-20 15:58
你們采購吃了多少回扣啊！！！4 ?& t3 N% f7 f; M; r
304斷裂的居然沒有絲毫拖泥帶水！！！
作者: hellodaniu    時間: 2021-11-20 16:22
一不小心牽出來一個腐敗案例？
作者: 遠祥    時間: 2021-11-20 16:43
這是不銹鋼嗎？這么長這樣啊，一般不銹鋼都是很光亮的啊
作者: 海龍號    時間: 2021-11-20 22:09
304車起來都粘刀，咋會斷得這么脆
作者: anian71    時間: 2021-11-21 18:47
才3毫米厚，不斷才怪！
作者: 切JJ練神功    時間: 2021-11-22 08:29
未來第一站 發表于 2021-11-19 19:44# P- |% w+ T  ]4 \  Z+ J2 [) ]
可以先猜是從下圖紅色箭頭從左到右斷的還是綠色箭頭從右到左斷的。

; |* ]5 X4 p1 F" O9 p$ ~綠
; Q( P. h4 I1 ]
作者: 菜鳥來襲    時間: 2021-11-22 17:26
經過材質分析，材質符合304的要求，如下圖畫圈的一行，
6 [) z8 {5 d; v1 o" a+ a3 I# N% F% c% z6 U( O1 V
[attach]527372[/attach]
  i6 S# V/ V+ n- K" o& U' o5 A% L' k5 N/ d9 x

$ w7 f3 k  X9 d7 q: M- ^# V2 l從元素來看，這個比例合理嗎？在提高韌性方面，從元素出發能解決嗎？（好像也不大可能，用量少，上游資源搞不定，咱就是小羔羊）；4 [1 D! n* u. r; M0 k! u

! }6 }, \$ \& Y, R6 I. |
, x' V2 g2 R5 }3 w4 Z還有一個問題忘記描述了，我這個料是線割出來的，不是沖壓成型出來的，所以表面看著不像是不銹鋼，因為是線割成型，會不會對不銹鋼的內部分子鍵造成破壞，如果說順著紋路加工，能提高多少的韌性和強度，有數據的大神們求分享。' M3 |: p- z# y; y
作者: zhangzmc    時間: 2021-11-22 18:00
哎，材料問題，前程更多！
作者: xue428032    時間: 2021-11-23 08:47
這斷得太干脆了
作者: NOEASY    時間: 2021-11-23 13:24
把尸首的另一半也抬上來分析一下更為直觀，斷裂位出現在零件末端截面最小處，交變彎曲應力導致的疲勞撕裂，還得加強零件截面強度
作者: 張敏1740    時間: 2021-11-24 12:02
304一點韌性都沒有？1 A( ~4 p* d2 l3 f9 \. _; j$ D- o( B
怎么看起來像是鑄鋼鑄鐵之類的材料啊。
作者: 702736    時間: 2021-11-24 12:40
應力用到多少？用啥東西泡過？
作者: jdjx35    時間: 2021-11-24 15:40
熱處理過頭了，看斷口感覺是脆斷
作者: noly10    時間: 2021-11-25 16:05
學習
作者: yc1990717120    時間: 2021-11-25 17:34
樓主好：
$ b5 A0 p7 R( v6 N; a) G      看圖片，是左側下部開始，向右側延伸的脆斷。
# a6 I) U9 U9 e, ]( G* J* O      掉下來的另外半截看能否找到，回拼可以看更多信息。
& y% d4 k$ o$ N6 r4 m6 g6 l      分析下結構和受力，大概率是左側應力集中的緣故；
0 o5 w" t7 f. ]8 W
+ W9 B* O: ^0 r- J
作者: 浣溪沙    時間: 2021-11-26 22:14
未來第一站 發表于 2021-11-19 19:44' t3 o( ]0 z8 @) F6 C" Z: L4 t
可以先猜是從下圖紅色箭頭從左到右斷的還是綠色箭頭從右到左斷的。

+ m- H9 A, X' R& p. x- R$ M紅
. z" X+ X: L5 {0 w1 O
作者: 菜鳥來襲    時間: 2021-11-30 15:53
yc1990717120 發表于 2021-11-25 17:34
" p  U9 U- m! {5 o1 ~; S0 u  ]  g樓主好：. a0 V7 T, b5 B: w
      看圖片，是左側下部開始，向右側延伸的脆斷。8 I1 u+ {. ?8 Y4 X
      掉下來的另外半截看能否找到，回拼可 ...

. f4 E; V6 y9 A! z# s; @) Z9 ~# L/ T; S尸首無存了  ]- g9 X7 F  H
作者: 起個名字好糾結    時間: 2021-12-4 07:55
明顯受到了剪切力
& k& e1 [. F2 x# H$ ?
- U* U1 M8 u% L, d9 c' {( T304很軟的   看起來不太像
作者: 管理團隊    時間: 2024-3-5 09:51
公眾號留言選取
+ ]& L* F: A2 |, q# R& ~3 h# O[attach]558992[/attach]
- h5 [& s+ Y, R1 R- Z+ w) c! ]& H% W4 j+ l; n- O6 ?
[attach]558993[/attach]
; t3 X+ k% m2 A- @. L/ l5 Z. C) W; c! a+ G+ R+ w1 E4 l5 V; k/ k
[attach]558994[/attach]
. ?7 \+ `+ [: T% t, i" }, U# y
, E* L4 D2 `6 Y- |8 v[attach]558995[/attach]& `! K7 z: z' m( v

, Z  Y/ f+ E5 b[attach]558996[/attach], {6 v0 k5 d" V9 g
) V: r4 n) K2 j7 ^+ q8 i& K
[attach]558997[/attach]/ @6 L3 P$ x$ n$ `9 e" u

# z; t: D! g8 Q4 ?+ y. N: \' ?  `[attach]558998[/attach]+ l' }. d4 ~% _
2 v. q# S1 r7 U
[attach]558999[/attach]
4 H: }# K- E$ t1 J; ^8 D
  B5 a5 x  }0 m; s* Q[attach]559000[/attach]
8 a5 X1 y3 v5 P0 y: f6 _+ N+ f5 |% `4 e5 ^$ e  \3 b
[attach]559001[/attach]% C0 F9 n/ h$ L0 Z+ F% T
$ o/ t6 W8 @: i+ X
[attach]559002[/attach]) g* W3 t$ B; d  p( S3 B+ j; Q
/ P. s2 o, p8 T  B5 s

0 k1 T" v9 d: ~; b8 ~0 k2 V! l
) W* ]5 X1 K  X6 \
作者: 駱駝的脖子    時間: 2024-3-8 10:35
看圖不想304，倒像大理石
