標題: 直角焊接件焊縫需要清角是，焊接符號該怎么標注 [打印本頁]
作者: 陳圓圓c    時間: 2020-10-7 09:31
標題: 直角焊接件焊縫需要清角是，焊接符號該怎么標注

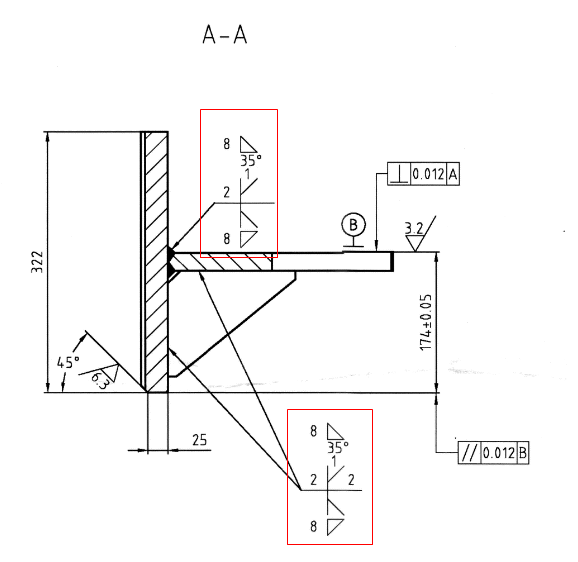

請問一下，圖中圈出的位置想要焊接，但是之前做的焊縫太高了，導致螺絲都沒法上，我該怎么標焊接符號（因為沒有出過焊接件的圖紙，所以不是很了解），焊縫表面凹陷能達到效果嗎，類似于這種直角焊接件，焊縫需要避位的該怎么去做呢。新手上路，請各位大佬指點一下
% x/ x6 p/ X1 G+ \7 ^( f# u* o3 H2 v) q$ ?5 f
作者: 陳圓圓c    時間: 2020-10-7 09:33
4 x; r% e$ ]4 {+ ^9 G7 v
作者: jim1818718    時間: 2020-10-7 13:25
可以開坡口焊
作者: 陳圓圓c    時間: 2020-10-7 13:56
類似于這種
0 `) S" f( k+ |. z" G( z
作者: 詹姆斯007    時間: 2020-10-7 21:33
1、對于焊接件，從扳手空間的尺寸，應該考慮躲開焊腳。3 r- \) R, S  }$ U- Z& n! S9 W, x/ l. ^
2、像你的示意圖的工字形截面，可以減少腹板的厚度，然后開雙面坡口，這樣焊腳的尺寸會小很多。你可以去看看工字鋼、H型鋼和鋼軌，腹板的厚度都比翼緣板要薄。
作者: 未來第一站    時間: 2020-10-7 23:16
有要求就要開坡口，嚴格標注，再不行就是畫出孔位文字標注要求, ^/ I) L& Y% }; u1 C  N
作者: 曉昀    時間: 2020-10-7 23:21
工字鋼梁上面寬度30減去板厚10一邊剩了10個，角焊縫高度等于板厚，那么一邊剩余5mm沒辦法打螺絲孔，即使開坡口，打螺絲孔尺寸也緊張。你看看扳手空間螺絲孔到墻壁距離最少是多少？
作者: 遠祥    時間: 2020-10-8 21:32
其實這個焊角的三角形就是有清根的效果了。
