標題: 求教該底板可用什么材料 [打印本頁]

作者: 文林L 時間: 2020-9-15 10:46
標題: 求教該底板可用什么材料
(, 下載次數: 132) (, 下載次數: 98)

首先該設備的機架部分成這樣（腳輪是設備整體調平后才裝），由于是精密儀器設備，需要保證底下這塊板的兩個面平行度一定要好，因此就需要二次加工面，板的厚度為20（改板大小為810x716x15）所以我想選用底板的材料，好加工且不易變形的，應怎樣表面處理。中間承重9.7kg，內部四根鋁型材大約總承重為16kg。小白求教
順帶幾個問題
1、四周用鈑金做面板，且是易拆卸，鈑金可做到多厚，才不易變形（因為想直接通過螺釘直接鎖在四周的角件上），也可以不要鈑金，什么材料較輕且不易變形？
2、我的中間這塊板也是要保證與底板的平行度，所以這個標定也是個問題？求教各位大佬們

作者: gxs20601 時間: 2020-9-15 11:11
載重不大，鋁板可以。本色氧化就可以。
中間可以不用型材支撐，可以選用登高的光桿即可。和上下配合的板，銑面處理，保證平行度（等高）。
四周可以簡單的通過鉸鏈做開門處理，采用亞克力板為門板5mm即可，簡單方便。

作者: 鑫森淼炎垚 時間: 2020-9-15 11:13
"由于是精密儀器設備，需要保證底下這塊板的兩個面平行度一定要好"，你這個方案不符合你需要的要求，不能這樣設計的。

作者: 一水江山JS 時間: 2020-9-15 11:14
1.鈑金鋼件一般2mm厚就可以了，變形當然不可避免 2.這么大的板平行度難保證，建議在上面或下面的板上做個簡單的可調的機構，比如幾個螺釘頂起來調平。

作者: 文林L 時間: 2020-9-15 11:40

鑫森淼炎垚發表于 2020-9-15 11:13
"由于是精密儀器設備，需要保證底下這塊板的兩個面平行度一定要好"，你這個方案不符合你需要的要求，不能這 ...

是啊，現在只能這個結構去調試下，保證平行度，其余交給中間平移臺來控制

作者: 文林L 時間: 2020-9-15 11:43

gxs20601 發表于 2020-9-15 11:11
載重不大，鋁板可以。本色氧化就可以。
中間可以不用型材支撐，可以選用登高的光桿即可。和上下配合的板， ...

我想問下鋁板這個厚度一般可承重多大，這塊板的載重可能會在大點

作者: 文林L 時間: 2020-9-15 11:46

一水江山JS 發表于 2020-9-15 11:14
1.鈑金鋼件一般2mm厚就可以了，變形當然不可避免 2.這么大的板平行度難保證，建議在上面或下面的板上做個簡 ...

有考慮過，會先在一個較平的位置調平調試的的，
謝謝

作者: fangwm 時間: 2020-9-15 11:55
1、鋁型材框架搭，還要求高精度，這個操作起來不簡單了吧；
2、兩塊厚的板用鋁板再加工，問題也不大，就是這么大塊板，還要保證平面度，平行度，代價應該不小的；
3、四周鈑金，t1.5/1，我覺得問題都不大，鈑金你四周折邊，再不行，焊個加強筋，強度都是夠的。關于鈑金和鋁型材的連接，這個就更加容易了，鋁型材有很多扣件可以選用，很方便。

作者: 文林L 時間: 2020-9-15 11:58

fangwm 發表于 2020-9-15 11:55
1、鋁型材框架搭，還要求高精度，這個操作起來不簡單了吧；
2、兩塊厚的板用鋁板再加工，問題也不大，就是 ...

好的謝謝，是啊這塊底板代價足足的

作者: gxs20601 時間: 2020-9-15 11:58
載重這么輕，很薄的板子都可以。
如果是精密儀器，有一點要注意。
考慮到設備在運動中會有震動、測量有精度
那就是整體結構的穩定性。最下層的底板可采用厚一些的鋼板。或者骨架采用管材焊接而成。
這里的道道很多，一兩句話說不清楚，也說不完。你可以查查有關方面的資料。

作者: 大蘿卜 時間: 2020-9-15 11:59
鋁板就可以
你可能考慮的精度要求過高了

作者: 文林L 時間: 2020-9-15 12:00

fangwm 發表于 2020-9-15 11:55
1、鋁型材框架搭，還要求高精度，這個操作起來不簡單了吧；
2、兩塊厚的板用鋁板再加工，問題也不大，就是 ...

t1.5/1這個材料能在詳細點嗎？對鈑金件不是很了解

作者: 文林L 時間: 2020-9-15 12:13

gxs20601 發表于 2020-9-15 11:58
載重這么輕，很薄的板子都可以。
如果是精密儀器，有一點要注意。
考慮到設備在運動中會有震動、測量有精 ...

好的有想過用方才焊接但是底板變形量隨之加大。所以現在先不考慮焊接方法

作者: 文林L 時間: 2020-9-15 12:15

fangwm 發表于 2020-9-15 11:55
1、鋁型材框架搭，還要求高精度，這個操作起來不簡單了吧；
2、兩塊厚的板用鋁板再加工，問題也不大，就是 ...

t1.5/1這個材料能在詳細點嗎？對鈑金件不是很了解

作者: 湯圓園 時間: 2020-9-15 12:28
做結構的基本機加工概念還是要有的，設備安裝要求水平只需要保證安裝處水平，也就是說一般都是做一些凸臺處理來加工，你直接一個大板加工，那得花多大的代價呢?而且一般這種有水平要求的怎么會只安裝滑輪，一般都要配合可調支撐座安裝的。

作者: 寒寒thunder 時間: 2020-9-15 12:41
二次加工面也沒有這樣加工的吧，建議上板做成四條腿高度可調，底板預留導軌安裝位置，用百分表放在滑塊上，邊裝配邊打表，靠裝配來保證平行度。

作者: 曉昀 時間: 2020-9-15 12:53
底下的底板用15mm的，承受9.7kg足夠了，上下兩塊板裝配后整體加工，保證上下面平行度，底板厚了可以增加穩定性和剛性。

作者: fangwm 時間: 2020-9-15 12:53

文林L 發表于 2020-9-15 12:15
t1.5/1這個材料能在詳細點嗎？對鈑金件不是很了解

厚度1.5mm或者1mm的Q235A鋼板噴塑，或者不銹鋼板，或者其余什么金屬板，或者你根據自己的需要放其余什么板都可以

作者: 文林L 時間: 2020-9-15 13:39

湯圓園發表于 2020-9-15 12:28
做結構的基本機加工概念還是要有的，設備安裝要求水平只需要保證安裝處水平，也就是說一般都是做一些凸臺處 ...

是的底板有做小凸臺，這個腳輪也是兩用的可調節

作者: kayex 時間: 2020-9-15 13:53
精密儀器你這個鋁型材框架就不行

作者: 文林L 時間: 2020-9-15 14:03

kayex 發表于 2020-9-15 13:53
精密儀器你這個鋁型材框架就不行

外四根鋁型材主要想配合外邊的板形成一個暗室，內四根是起第二塊板承重作用，那內四根如何做呢？

作者: lingdu 時間: 2020-9-15 14:50
建議框架用焊接，之前做過一個設備帶視覺對位結構和你這個類似，用的鋁型材，調好了送到客戶公司就變動了

作者: 文林L 時間: 2020-9-15 15:15

lingdu 發表于 2020-9-15 14:50
建議框架用焊接，之前做過一個設備帶視覺對位結構和你這個類似，用的鋁型材，調好了送到客戶公司就變動了

可采取謝謝提醒

作者: 北冥鳥的天空 時間: 2020-9-15 17:35
板類都容易變形，可以通過筋的方法減小變形，筋可以焊接，如果是鈑金可以壓筋。

作者: Hpipi 時間: 2020-9-15 18:05
底板兩個大面保證平行度代價太大，建議上下平面局部保證平面度。鈑金選用2mm的，大面可以滾筋或做加強，當然這具體要看你對變形的要求。

作者: 遠祥 時間: 2020-9-15 18:56
跟鋁型材配用的，無法用鋼板，適用于鑄鋁材質的厚板材。

作者: 天使啦啦啦 時間: 2020-9-15 20:15
謝謝樓主分享，收藏了

作者: 韓寒11 時間: 2020-9-15 21:02
15mm厚的鋼板，兩邊磨削，平行度在0.1mm以內沒有問題的

作者: gxs20601 時間: 2020-9-16 08:18
固然管件焊接高于型材支架，
型材結構也常用于一些測量設備。
關鍵還是取決于你的精密設備的需求。
估計大家主意多了，你就亂了陣腳了。

作者: yien 時間: 2020-9-16 08:25
1、精度有要求，框架最好用方管焊接。
2、腳輪安裝位置不對，應該放在四根支撐柱下面，由支撐柱直接支撐機臺重量。你這樣安裝腳輪下安裝板有變形風險。
3、板材常用的有Q235、#45、A5052等，你可以根據你的設備重量要求選擇。
4、設備關鍵部件有平行度、精度要求時，最好不要直接裝在安裝板上。依靠調整安裝板平行度來保證關鍵部件精度的方法不是不可以，但是這方式又笨又麻煩，還不可靠，后期變形風險大，安裝板精度要求高，小廠子不一定能加工出來。你可以用20mm厚普通板材，表面精度要求適當降低，關鍵部件使用四顆高度調節螺母安裝，依靠調節螺母來調節部件平行度，這樣安裝調節方便，還節省金錢，后期變形風險也小。另外，設備較大時，記得安裝板中間要加支撐，通常大板安裝跨度不要超過1米，重載、精密設備我一般跨度500~800mm左右。

作者: wugehaoniu 時間: 2020-9-16 08:27
負重不大，還有支撐。主要是要保證整板的平行度比較麻煩。鋁板或鋼板加工都可以。

作者: 文林L 時間: 2020-9-16 08:39

wugehaoniu 發表于 2020-9-16 08:27
負重不大，還有支撐。主要是要保證整板的平行度比較麻煩。鋁板或鋼板加工都可以。

鋼板的話如何做表面處理呢？顏色會做成黑色

作者: 文林L 時間: 2020-9-16 08:45

Hpipi 發表于 2020-9-15 18:05
底板兩個大面保證平行度代價太大，建議上下平面局部保證平面度。鈑金選用2mm的，大面可以滾筋或做加強，當 ...

好的了解到啦

作者: 文林L 時間: 2020-9-16 08:47

gxs20601 發表于 2020-9-16 08:18
固然管件焊接高于型材支架，
型材結構也常用于一些測量設備。
關鍵還是取決于你的精密設備的需求。

是啊沒做過這種的。不過我會好好聽取大家意見，在進行拿捏的。多謝提醒

作者: 文林L 時間: 2020-9-16 09:10

yien 發表于 2020-9-16 08:25
1、精度有要求，框架最好用方管焊接。
2、腳輪安裝位置不對，應該放在四根支撐柱下面，由支撐柱直接支撐機 ...

1、外四根鋁型材倒沒有精度要求，主要是內四根，如果焊接的話保證不了平行度。
2、我腳輪的位置也是放在了內四根支撐柱下面。
3、底板用鋁板氧化發黑會不會比鋼板要好呢，畢竟好加工。如若是用鋼板，在進行二次加工磨平是不是戴價會很大，還是跟鋁板一樣。還有一點，鋼板應做怎樣的表面處理呢？（底板顏色為黑）。
4、中間這塊板是要支撐的，上邊的四個部位安裝的的零部件還是蠻重的。所以如果是可調節螺釘螺母，我找不到安裝的位置。因為我中間板承重的四個位置對應的就是內四根支撐的鋁型材。

作者: yien 時間: 2020-9-16 10:47

文林L 發表于 2020-9-16 09:10
1、外四根鋁型材倒沒有精度要求，主要是內四根，如果焊接的話保證不了平行度。
2、我腳輪的位置也是放在 ...

1、我說的精度指的是設備的要求精度，而不是鋁型材的安裝精度。
   設備有比較高的精度要求，必然對機架的抗震性、抗變形能力提出要求，鋁型材框架一般無法符合這個要求。
   除非你對整臺設備進行嚴密的震動模擬分析、動態應力分析、以及機架的耐久性模擬。
2、腳輪位置我從圖片上看的不是很清楚，如果在支撐柱下那沒啥問題。
3、鋁板強度沒有鋼板高，但是重量很輕，如果你的設備有重量要求的話，我推薦你用鋁板；如果用鋼板，我推薦你用#45，
   表面處理常用的有：無電解鍍鎳（亮白，無反光）、鍍鉻（亮白，能反光）、發黑。
4、如果下安裝板僅僅安裝圖上的設備的話，我推薦你直接用方管焊接機架。機架上，在設備對應的安裝位置焊接四個安裝凸起，
   銑平，使用高度調節螺母安裝。上安裝板直接安裝。然后以上安裝板為基準，調整下方設備水平位置。

作者: 文林L 時間: 2020-9-16 11:31

yien 發表于 2020-9-16 10:47
1、我說的精度指的是設備的要求精度，而不是鋁型材的安裝精度。
設備有比較高的精度要求，必然對機 ...

1、請問下45號發黑處理能在具體點嗎，之前我見過烤漆處理結果效果不太好。

2、穩定性和抗震性會好好考慮的，焊接的話，達不到我的水平要求，除非是焊接完機架和小凸臺，然后整體去加工。但是這也有問題我要以哪個為基準去銑平這個小凸臺3、其實我的設計思路就是想像搭積木那樣保證下方底板的水平進而保證第二塊板的水平，在往上還有塊板我沒畫出來，也就是說我整個系統就是要保證3快板表面的平行度一定要好，至于其他要求倒不是也挺高。
謝謝您的意見

作者: yien 時間: 2020-9-16 13:35

文林L 發表于 2020-9-16 11:31
1、請問下45號發黑處理能在具體點嗎，之前我見過烤漆處理結果效果不太好。

2、穩定性和抗震性會好好 ...

1、發黑處理原理就是讓鋼材表面產生一層致密的氧化層（四氧化三鐵），以達到防銹的目的。發黑的工藝有好幾種，但是一般你在圖紙上標注發黑，供應商就知道怎么做了，具體工藝你可以不用了解到非常詳細，因為不同供應商使用的工藝有可能不一樣，但效果大致相同。
2、一般焊接機架，表面許做烤漆處理。機架與安裝板連接處，一般要繪制20mm高的安裝凸臺，這個凸臺加工商在焊接時一般會焊接至少25mm厚。焊接完成后進行烤漆處理，烤漆完成后，機架會上大型龍門銑床，一般先銑削與腳輪的安裝面，然后以此面為基準，銑削安裝凸臺，將凸臺銑削到圖紙尺寸，同時保證所有凸臺面平行度符合圖紙要求（一般能保證5個絲），并打安裝螺絲孔。
所以你不用擔心安裝面的精度問題，其他地方焊接件確實精度較低，但是安裝凸臺位置的平行度還是可以保證的。

作者: wugehaoniu 時間: 2020-9-17 08:22

文林L 發表于 2020-9-16 08:39
鋼板的話如何做表面處理呢？顏色會做成黑色

鋼板的表面處理有很多（電鍍、熱處理等）。這個要先加工好，直接電鍍就好。

作者: tianji2wn 時間: 2020-9-17 08:25
你做的設備和我有點類似，首先45#做精密設備面板不能發黑，發黑層一般均勻性和耐久性都不夠，用鍍鎳或者鍍鉻為佳。另外，這種高精度的直接用型材不行，型材是用螺母鎖起來的，時間久了或者運輸后框架會變形。一般推薦焊接的方通架，把板子鎖在方通架上，外面再加鋁型材作為框架。

作者: 文林L 時間: 2020-9-17 11:40

tianji2wn 發表于 2020-9-17 08:25
你做的設備和我有點類似，首先45#做精密設備面板不能發黑，發黑層一般均勻性和耐久性都不夠，用鍍鎳或者鍍 ...

能大概發一下你的設備機架部分嗎？參考一下謝謝

作者: 文林L 時間: 2020-9-17 16:49

yien 發表于 2020-9-16 13:35
1、發黑處理原理就是讓鋼材表面產生一層致密的氧化層（四氧化三鐵），以達到防銹的目的。發黑的工藝有好 ...

你好，我想知道這個焊接機架是個怎樣的，有沒有類似結構或是3d圖，不好意思，理解得有點吃力，想象不到結構。不過我挺好學的，謝謝

作者: yien 時間: 2020-9-17 17:15

文林L 發表于 2020-9-17 16:49
你好，我想知道這個焊接機架是個怎樣的，有沒有類似結構或是3d圖，不好意思，理解得有點吃力，想象不到結 ...

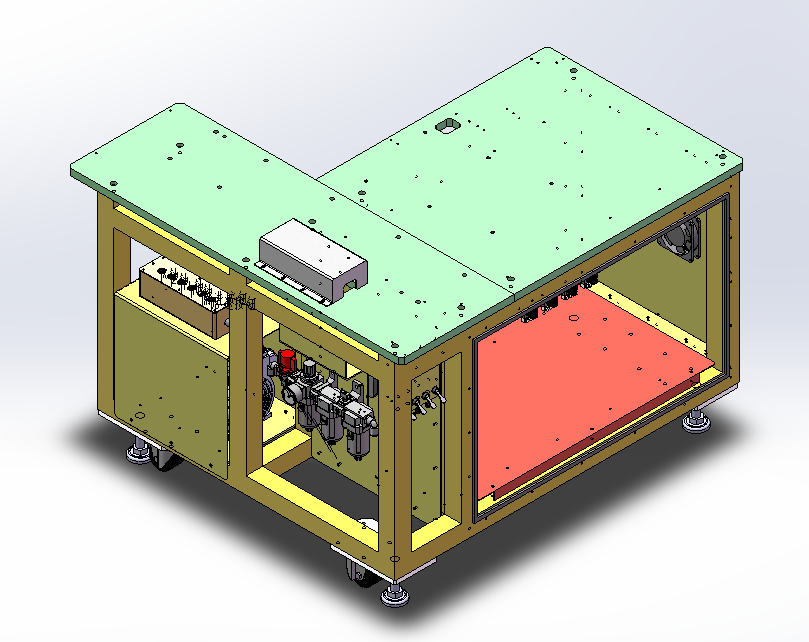

這是我在之前一個帖子下面發的圖

帖子http://www.ytsybjq.com/thread-806106-3-1.html

這個設備大板跟焊接機架的結合處有50mmx50mm，20mm高的安裝凸臺，下面安裝腳輪的板（白色）同樣也是焊接的。這個腳輪板跟凸臺就是最后需要銑削的地方，整個機架需要保證精度的就只有這兩個地方。
有時候供應商會先銑削安裝凸臺，然后整個機架翻過來，然后再焊接腳輪板。但是這個順序不重要，你只需要知道機架跟大板結合的位置是能夠保證精度的就可以了。

作者: 文林L 時間: 2020-9-17 17:17

yien 發表于 2020-9-17 17:15
這是我在之前一個帖子下面發的圖

帖子http://www.ytsybjq.com/thread-806106-3-1.html

受教啦我先帶著問題學。后續不懂的還請指教。萬分感謝。

作者: 太陽abc 時間: 2020-9-17 18:46
評論區受教了

作者: 證明的們明天 時間: 2020-9-18 08:04
為何不用薄的Q235

作者: 鈴鈴鈴lj 時間: 2020-9-18 18:47
評論區厲害，學習了，感謝

作者: 看前方 時間: 2020-9-19 11:44
用鋁板比較合適，但是你這個結構根本沒辦法保證上下兩個面的平行度

作者: lzm5524141 時間: 2020-9-19 21:05
鋼板周邊下沿鋪設防震棉，使用Q345B碳鋼板焊接平面后正反面銑床加工，鋼板前期下料可開N多個小孔，釋放加工變形應力。平面度加工需保證。

作者: 鈴鈴鈴lj 時間: 2020-9-21 17:18

yien 發表于 2020-9-17 17:15
這是我在之前一個帖子下面發的圖

帖子http://www.ytsybjq.com/thread-806106-3-1.html

謝謝分享，再請教下您
這個設備是有在外側做了密封處理嗎，我現在打算用這種結構試一下，不過有防塵防水氣的要求，因此要加密封

作者: yien 時間: 2020-9-21 19:46

鈴鈴鈴lj 發表于 2020-9-21 17:18
謝謝分享，再請教下您
這個設備是有在外側做了密封處理嗎，我現在打算用這種結構試一下，不過有防塵防水 ...

有用密封膠條密封。但是你如果有防塵防水要求最好換成獨立的密封電控箱。

作者: 鈴鈴鈴lj 時間: 2020-10-10 12:20

yien 發表于 2020-9-21 19:46
有用密封膠條密封。但是你如果有防塵防水要求最好換成獨立的密封電控箱。

您好，方管的選型可以建議下嗎，設備重量大概在100KG左右，長寬700mm左右，方管選用40*40*4的合適嗎，是否可以選更小一點的方管（因為尺寸有要求的原因），謝謝

作者: yien 時間: 2020-10-10 14:04

鈴鈴鈴lj 發表于 2020-10-10 12:20
您好，方管的選型可以建議下嗎，設備重量大概在100KG左右，長寬700mm左右，方管選用40*40*4的合適嗎，是 ...

這種規格的方管沒問題。

100KG的負載對于焊接方管機架來說算是比較輕的。

作者: 鈴鈴鈴lj 時間: 2020-10-10 14:11

yien 發表于 2020-10-10 14:04
這種規格的方管沒問題。

100KG的負載對于焊接方管機架來說算是比較輕的。

好的，謝謝

作者: 鈴鈴鈴lj 時間: 2020-11-11 15:55

yien 發表于 2020-10-10 14:04
這種規格的方管沒問題。

100KG的負載對于焊接方管機架來說算是比較輕的。

(, 下載次數: 56) (, 下載次數: 2)

您好，整機目前預計做成圖示，上層對平整度和微量形變會敏感，像按照您之前的設計，做凸起再銑平，并且在中間再焊兩個方管，增加接觸面，防止微量形變，想請教下您，看是否有可以改善的地方按您的經驗，初次做整機，請多指教

謝謝

作者: yien 時間: 2020-11-11 16:18

鈴鈴鈴lj 發表于 2020-11-11 15:55
您好，整機目前預計做成圖示，上層對平整度和微量形變會敏感，像按照您之前的設計，做凸起再銑平，并 ...

可以在圖上標注下移動平臺的安裝位置，以及需要跟移動平臺平行的面是哪一個嗎？

你的圖上的面比較多，我沒法分清哪幾個面是有精度要求的。

作者: yien 時間: 2020-11-11 16:34

鈴鈴鈴lj 發表于 2020-11-11 15:55
您好，整機目前預計做成圖示，上層對平整度和微量形變會敏感，像按照您之前的設計，做凸起再銑平，并 ...

你發的文件版本太高我打不開，我的才2018版。
你如果要發的話可以發STEP這些通用格式。

作者: 鈴鈴鈴lj 時間: 2020-11-11 16:35

yien 發表于 2020-11-11 16:18
可以在圖上標注下移動平臺的安裝位置，以及需要跟移動平臺平行的面是哪一個嗎？

你的圖上的面比較多， ...

(, 下載次數: 4)
您好，我在PDF工程圖里做了大概的描述，您可以看下

作者: 鈴鈴鈴lj 時間: 2020-11-11 16:38

yien 發表于 2020-11-11 16:34
你發的文件版本太高我打不開，我的才2018版。
你如果要發的話可以發STEP這些通用格式。

(, 下載次數: 0)

我增加了IGS和STp的格式

作者: yien 時間: 2020-11-11 17:43

鈴鈴鈴lj 發表于 2020-11-11 16:38
我增加了IGS和STp的格式

(, 下載次數: 81)

作者: yien 時間: 2020-11-11 17:49

鈴鈴鈴lj 發表于 2020-11-11 16:35
您好，我在PDF工程圖里做了大概的描述，您可以看下

或者上安裝面不要用凸臺，直接用固定條
(, 下載次數: 67)

作者: 鈴鈴鈴lj 時間: 2020-11-12 08:56

yien 發表于 2020-11-11 17:43

非常感謝，我昨天改了一下，不過還沒有畫完，到時候再看看，可能還要請教下您

作者: 鈴鈴鈴lj 時間: 2020-11-12 15:06

yien 發表于 2020-11-11 17:49
或者上安裝面不要用凸臺，直接用固定條

您好，我大概繪制了一下圖紙，有些地方在請教下您

作者: 鈴鈴鈴lj 時間: 2020-11-12 15:07

yien 發表于 2020-11-11 17:49
或者上安裝面不要用凸臺，直接用固定條

不好意思，浪費你很多威望下載~

作者: yien 時間: 2020-11-12 17:34

鈴鈴鈴lj 發表于 2020-11-12 15:06
您好，我大概繪制了一下圖紙，有些地方在請教下您

1、方管機架直接攻M4、M5螺紋來安裝不受外力的鈑金是沒問題的，特別是選用的方管有4MM厚，就算攻M5的螺紋，理論上有5個螺牙，除去倒邊，還剩3~4個牙，用來安裝不受力的鈑金是沒有問題的。螺紋緊固一般認為有5個實際作用螺牙就可以緊固部件，安裝不受力的外觀鈑金的話，牙數可以適當降低。
2、上安裝板使用固定條焊接后再銑平沒有問題，這也是承受力最好的方式。
3、我現在機架側面封板固定，用的是上邊緣用兩個磁鐵門吸吸住。這樣可以隨時取下封板檢查，安裝也方便。如果你對側面封板沒有密封要求的話可以這樣做。如果有密封要求，建議參考密封電控箱的結構，具體可以到MISUMI搜索“控制箱”。
4、如果組件有受外力，有運動機構的話，建議追加凸臺，或者焊接固定條。如果組件只是“掛”在機架上，要求也不高的話，直接機架攻M5牙鎖緊也可以。

作者: 鈴鈴鈴lj 時間: 2020-11-12 19:27

yien 發表于 2020-11-12 17:34
1、方管機架直接攻M4、M5螺紋來安裝不受外力的鈑金是沒問題的，特別是選用的方管有4MM厚，就算攻M5的螺紋 ...

好的，謝謝
