標題: 不明就辯(11)——陌生的棘輪 [打印本頁]
作者: 未來第一站    時間: 2020-7-1 23:51
標題: 不明就辯(11)——陌生的棘輪
本帖最后由 未來第一站 于 2020-7-1 23:50 編輯

碰到一副棘輪，輪齒受損需要測繪重做一套。
(, 下載次數: 58)
(, 下載次數: 65)
(, 下載次數: 66)
從齒形看應該屬于較常規不對稱梯形齒。
(, 下載次數: 84)
關于棘輪機構，樓主有兩個問題一直以來都沒有得到較滿意的答案，既然再次碰到了，拿出來大家看看。
一，關于棘輪的設計計算問題
大家都知道棘輪雖常見但各種手冊及教材中涉及棘輪的設計計算大都介紹的單一籠統，就拿我上面的例子來看一般的思路是
（1）棘輪齒形的選擇
（2）模數、齒數的確定
（3）齒面傾角的確定
樓主也找到了一些關于棘輪標準模數（并沒有找到相關標準號）及對應棘輪棘爪參數圖。
但按相關資料所給的計算方式，往往和我實際測繪的數據相差甚遠。畫圖一旦沒有依據，會讓人有如履薄冰的感覺。
二，還是關于多齒棘爪的問題（這個問題社區早間也有人提出過）

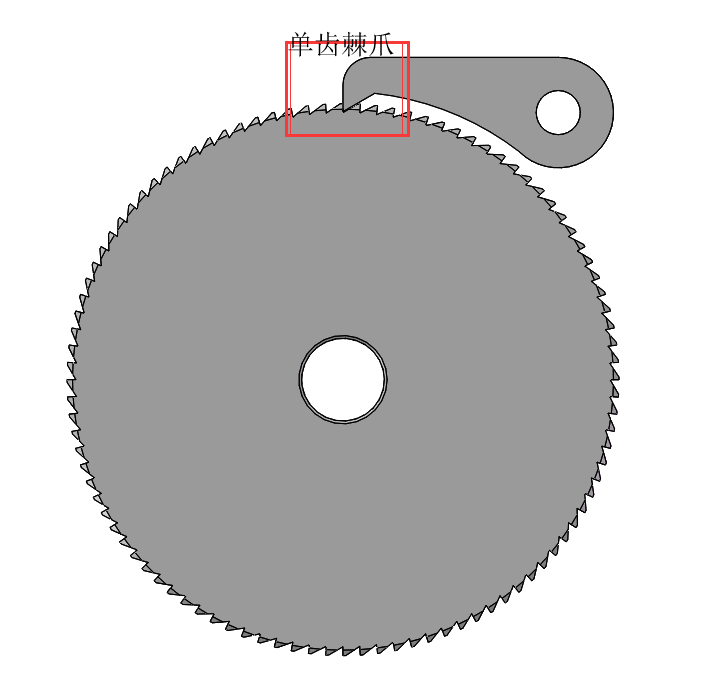

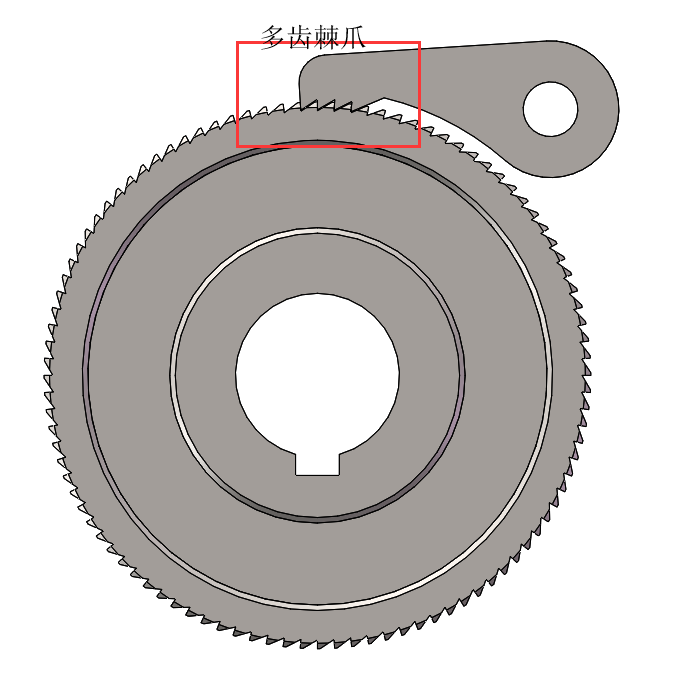

（1）普通棘輪結構，棘爪都是只有一個齒，多齒棘爪看似有過定義之嫌但應用中確實也不少見。
（2）多齒棘爪的棘輪結構與單齒的相比，負載是什么關系？是否可以簡單計算做：多齒負載=單齒負載×齒數×系數（各齒間負載不均衡系數）
(, 下載次數: 76)
(, 下載次數: 62)
(, 下載次數: 93)
(, 下載次數: 56)


附圖




卡在這里了
(, 下載次數: 59)





作者: 給你定時關機    時間: 2020-7-2 08:18
學習了
作者: 未來第一站    時間: 2020-7-2 09:09

為避免先入為主，關于我的這組棘輪個人的推斷是：
1.此機構只起到止回作用，所以齒形，模數等參數并不重要，至于齒面傾角疑問保留，主要是棘爪有拉彈恢復。
2.此機構主要是保證輪齒強度。
3.看結構這個應該算是多齒。





作者: 遠祥    時間: 2020-7-2 19:36
棘輪配花鍵，絕配
作者: 金龍精工    時間: 2020-7-2 21:25
補焊在加工一下不就好了，看著可以補救，比加工省事多了。
作者: 王宏安75    時間: 2020-7-2 21:53
路過學習學習
作者: 機械學徒工2    時間: 2020-7-5 21:03
學習了，好強
作者: 京寶123    時間: 2020-7-6 08:51
同樣疑問，占樓學習，等待傳送！
作者: 斯文棒棒    時間: 2020-7-6 09:31
大俠出品，必是精品。
作者: gao604871787    時間: 2020-7-6 11:26
學習了，我也覺得焊接＋加工，這樣或許簡單些
作者: 丶王    時間: 2020-7-9 23:25
路過，學習
作者: 項羽dyw    時間: 2020-7-10 09:43
路過學習學習
作者: 浣溪沙    時間: 2020-7-11 23:22
實用才是硬道理
作者: zhouguangzhui    時間: 2020-7-28 07:07
學習了
作者: wlj0202    時間: 2020-7-28 09:19
路過，學習一下
作者: lindeijun1    時間: 2020-12-16 15:37
謝謝樓主分享！！！
