標題: 請問如何選擇減速電機 [打印本頁]

作者: 電機選擇不會啊 時間: 2020-4-30 14:53
標題: 請問如何選擇減速電機

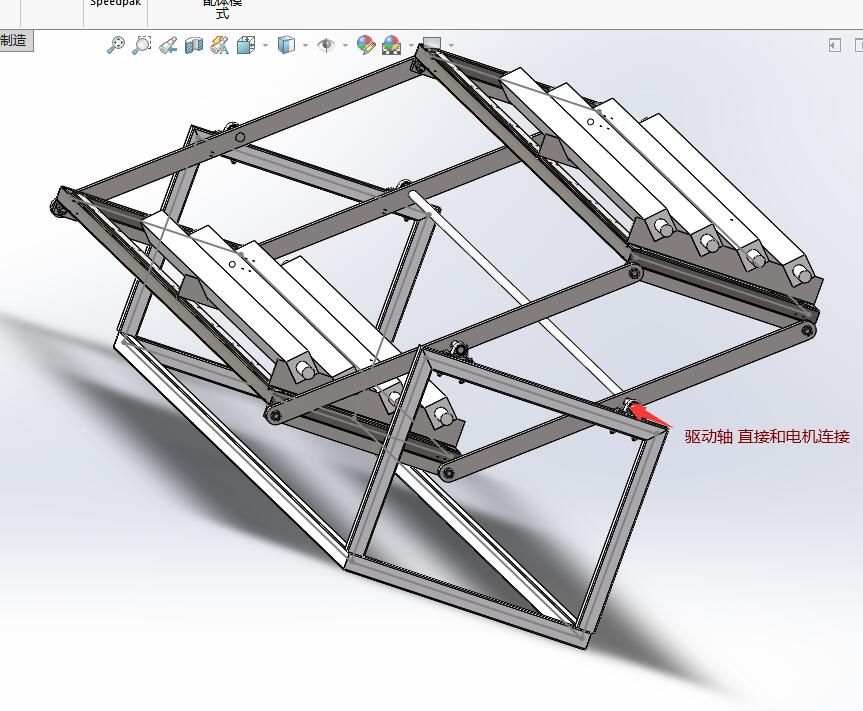

請問這種結構怎么計算轉矩計算功率選擇電機呀
減速電機是用空心軸式的與驅動軸直接連接是用設備轉動部分的重量對軸形成的摩擦力的力矩和設備要求的轉速來選取么不用計算轉動慣量計算轉矩什么的么

作者: zhufeng_hgp 時間: 2020-4-30 16:32
轉矩要計算的

作者: 電機選擇不會啊 時間: 2020-4-30 17:02

zhufeng_hgp 發表于 2020-4-30 16:32
轉矩要計算的

計算轉矩不是要知道功率嘛功率要用F*角速度*r 這個力F是重力對軸產生的摩擦力么

作者: 曉昀 時間: 2020-4-30 22:38
放一了一張圖，也不對圖片做詳細描述，只問電機怎么選擇。誰也不是誰肚子里的蛔蟲，怎么能猜出來呢?

想得到更接近你的問題的答案，先要學會提問，把問題描述清楚。就好比，別人想拉你一把，都不知道怎么去拉你上岸。可能還是在校學生，沒經過職場訓練，但是，這些都要學習的，進入了職場才會有人愿意幫助你。

作者: 電機選擇不會啊 時間: 2020-5-1 17:39

曉昀發表于 2020-4-30 22:38
放一了一張圖，也不對圖片做詳細描述，只問電機怎么選擇。誰也不是誰肚子里的蛔蟲，怎么能猜出來呢?

想 ...

抱歉可能描述的有問題

這是一個運用平行四邊形機構特征的機構保證兩個放置架是保持水平的然后蠟桿放置在放置架上驅動軸和平行四邊形機構用鍵連接然后減速電機和軸連接電機帶動軸然后軸帶動平行四邊形機構轉動來完成兩個放置架的工位轉化這個設備是為了方便蠟桿被有一個機器抓手抓取大致就是這么個情況我的疑惑就是不知道要怎么去計算轉矩去計算功率來選擇電機參數

作者: 曉昀 時間: 2020-5-1 18:59

電機選擇不會啊發表于 2020-5-1 17:39
抱歉可能描述的有問題

這是一個運用平行四邊形機構特征的機構保證兩個放置架是保持水平的然后蠟桿 ...

問題描述大致看明白了?，F有有一個問題，當減速電機驅動傳動軸旋轉時，旋轉軸通過軸承支撐在平行四邊形連桿上，軸與軸承內圈以一定的轉速旋轉，軸承外圈與平行四邊形機構的連桿的轉速怎么確定？平行四邊形依靠左右兩個平臺上的重物對旋轉軸的力偶產生旋轉。如果是這樣，這個力偶的扭矩與電機驅動這個系統的扭矩是否不一樣？

不知道分析是否對？

作者: 電機選擇不會啊 時間: 2020-5-1 21:20

曉昀發表于 2020-5-1 18:59
問題描述大致看明白了?，F有有一個問題，當減速電機驅動傳動軸旋轉時，旋轉軸通過軸承支撐在平行四邊形連 ...

軸承外圈應該不用考慮驅動軸是通過帶座軸承的帶座軸承固定在底座上工作臺的轉速是有要求的給定的工作臺的轉速應該和軸的角速度是一樣的就是軸的轉距和電機的轉矩是不是就是整個工作部分（包括兩個平臺和平行四邊形機構整體）對軸的重力引起的摩擦力的力矩進行計算呢非常感謝

作者: 遠祥 時間: 2020-5-2 17:22
首先減速電機的選擇需要根據您對應承載設備的負載，轉速以及尺寸來綜合考慮，比如我負載大概8牛，輸出轉速50rpm，那么根據公式：P=2π/60*50*8，可以算出理論功率為41.8W，那么選擇一個41.8w的電機，配上60:1的減速器就行了，當然其中還有效率問題，一般建議選擇60w電機，當然不同的運動方式計算方法也不一樣，最常見的為旋轉運動、水平運動以及垂直運動，針對旋轉運動，計算方法與例子一樣，但需要注意有無力臂存在。

作者: 電機選擇不會啊 時間: 2020-5-3 21:24

遠祥發表于 2020-5-2 17:22
首先減速電機的選擇需要根據您對應承載設備的負載，轉速以及尺寸來綜合考慮，比如我負載大概8牛，輸出轉速5 ...

非常感謝但當存在力臂的情況下該有什么別的考慮呢考慮最大力矩嘛

作者: 大白小白 時間: 2020-5-5 11:11
LZ的電機需要頻繁正反轉，直驅需要角度控制好。

所以，設計不合理。

作者: 電機選擇不會啊 時間: 2020-5-5 16:36

大白小白發表于 2020-5-5 11:11
LZ的電機需要頻繁正反轉，直驅需要角度控制好。

所以，設計不合理。

啊電機通入交流電控制電機轉向不行么
