標題: 工裝夾具零件結構設計的合理性（1） [打印本頁]
作者: 遠祥    時間: 2020-3-29 16:58
標題: 工裝夾具零件結構設計的合理性（1）
    今年有新入職的年輕小伙子和剛畢業的大學生；為之，針對這些職場新人，我專門量身定制了入門秘籍，從加工工藝和裝配關系兩個方面來闡述，如何合理的設計零件的結構？

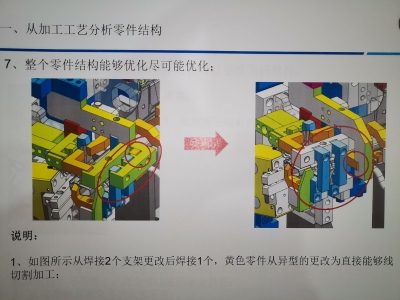

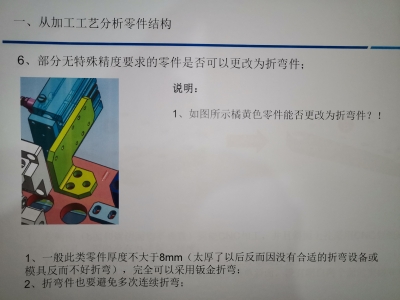

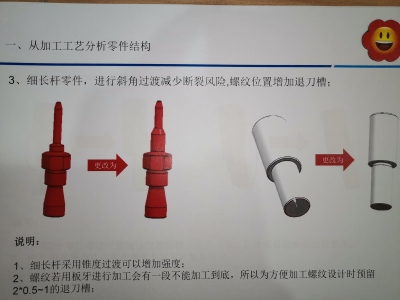

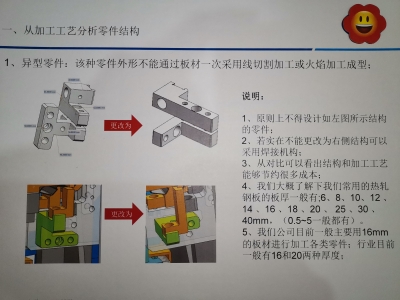

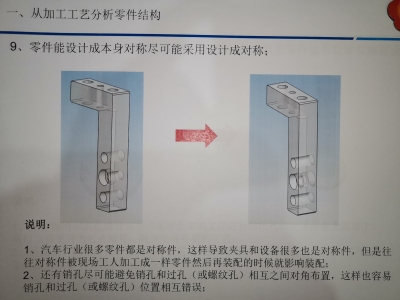

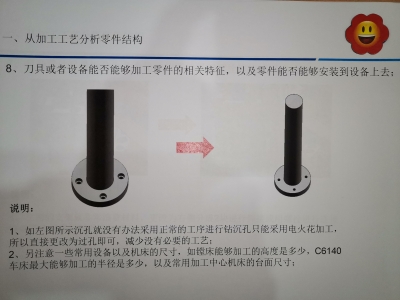

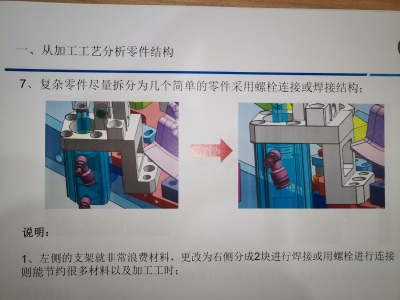

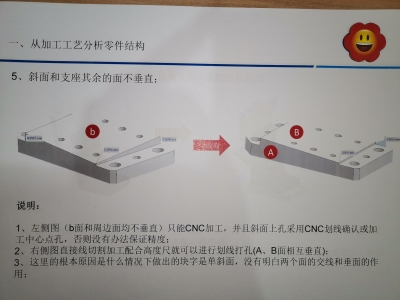

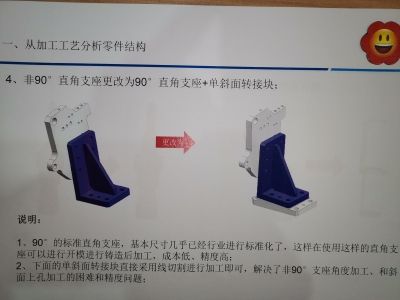

（1）從加工工藝分析零件結構























作者: 曉昀    時間: 2020-3-29 17:05
樓主總結的這些對做工藝和設計的都具有指導意義！

閑了積累，忙了用。
作者: siralop    時間: 2020-3-29 17:14
求大神系統教材
作者: 韓寒11    時間: 2020-3-29 18:53
看了一看，受用，能不能把完整的電子檔分享一下
作者: 天馬荇空    時間: 2020-3-29 20:40
膜拜，求分享
作者: 遠祥    時間: 2020-3-29 20:49
|曉昀發表于 03-29 17:05樓主總結的這些對做工藝和設計的都具有指導意義！<br>
<br>
閑了積累，忙了用。
基本上都是工作中的總結，常見的設計錯誤，很多都是設計時不注意，零件做出來不好用，現場反饋后才會記憶深刻，特別是剛出道的大學生，沒有金工實習的經驗，錯誤也特別多。
作者: 遠祥    時間: 2020-3-29 20:51
|siralop發表于 03-29 17:14<strong>求大神系統教材<font color="Teal"></font></strong><img class="emotion" src="http://www.ytsybjq.com/static/image/smiley/default/tongue.gif" smilieid="7 border=" 0"="" alt="">
不敢講系統的，其實就是摸爬滾打后的一點點感悟呀。。。
作者: 遠祥    時間: 2020-3-29 20:53
|韓寒11發表于 03-29 18:53看了一看，受用，能不能把完整的電子檔分享一下
韓兄，這些是我上班抽空時做的，本來是打印出來做周會分享，順便拍了照片分享到論壇了，公司有加密軟件，附件傳不上來。
作者: 遠祥    時間: 2020-3-29 20:53
|天馬荇空發表于 03-29 20:40膜拜，求分享
互相探討，歡迎補充。。。
作者: 未來第一站    時間: 2020-3-29 22:27
不錯。
作者: 不進則退wp    時間: 2020-3-30 09:16
受用了，已截圖收藏。夾具設計4年了，上面每個問題都遇到過，教訓深刻。
作者: eifuil    時間: 2020-3-30 09:38
不知道做過工裝夾具沒有，樓主講得是工藝上的事，根本不是工裝夾具。工裝夾具，我覺的是最非標的東西，根本不是那些堆積木式的設計。所以有個貼子，說得從車間裝配工人升起來的工程師比大學生好的多，根本就是一面之詞，大學生千萬不要被誤導了。那個貼子，就是和故事會差不多的意思，千萬不要當真
作者: 蘭麒CZ    時間: 2020-3-30 11:12
很牛逼啊
作者: 長江無縫鋼管    時間: 2020-3-30 13:32
是不是可以理解為。設計時考慮實際加工和后期簡易化安裝。復雜的東西簡單化。
作者: 遠祥    時間: 2020-3-30 14:34
|eifuil發表于 03-30 09:38不知道做過工裝夾具沒有，樓主講得是工藝上的事，根本不是工裝夾具。工裝夾具，我覺的是最非標的東西，根本不是那些堆積木式的設計。所以有個貼子，說得從車間裝配工人升起來的工程師比大學生好的多，根本就是一面之詞，大學生千萬不要被誤導了。那個貼子，就是和故事會差不多的意思，千萬不要當真
行業不同，情況差異很大；我們這邊是汽車行業，一副焊接工裝幾百個零件，我們會形成企業的標準化部件以提高設計效率。
作者: 遠祥    時間: 2020-3-30 15:03
|不進則退wp發表于 03-30 09:16受用了，已截圖收藏。夾具設計4年了，上面每個問題都遇到過，教訓深刻<img class="emotion" src="http://www.ytsybjq.com/static/image/smiley/default/loveliness.gif" smilieid="28 border=" 0"="" alt="">。
很高興能幫助到你。
作者: 遠祥    時間: 2020-3-30 15:06
|長江無縫鋼管發表于 03-30 13:32是不是可以理解為。設計時考慮實際加工和后期簡易化安裝。復雜的東西簡單化。
確實如此，真正的聰明人都善于把復雜的事物簡單化。
作者: siralop    時間: 2020-3-30 15:34
遠祥 發表于 2020-3-29 20:51
不敢講系統的，其實就是摸爬滾打后的一點點感悟呀。。。

能否發我學習學習  33612154@QQ.COM
作者: 掌心DJ    時間: 2020-3-30 15:52
老師傅，帶帶我從事設計。
作者: 遠祥    時間: 2020-3-30 20:50
|siralop發表于 03-30 15:34<br><font face="楷體, 楷體_GB2312"><font size="5"><font color="#008080"><strong>能否發我學習學習  <a href="mailto:33612154@QQ.COM">33612154@QQ.COM</a></strong></font></font></font><br>
公司設計部門沒有對外的網絡，發不出來，只能打印上傳圖片。
作者: eifuil    時間: 2020-3-31 11:19
遠祥 發表于 2020-3-30 14:34
行業不同，情況差異很大；我們這邊是汽車行業，一副焊接工裝幾百個零件，我們會形成企業的標準化部件以提高 ...

我畢業就做了8年的工裝夾具設計， 就是發動機配件行業的。我如果你非要說你可以把工裝夾具標準化，那么我認為你們現在做的東西應該和米思米、上隆、怡合達他們做差不多。很簡單的例子：一面兩銷定位，你把定位銷做成標準化的，那也要有很多銷了。對刀塊什么的倒差不多可以做成標準化的。
作者: 寒寒thunder    時間: 2020-3-31 11:55
不錯不錯，樓主很用心。
作者: gaxisjtu    時間: 2020-3-31 14:03
謝謝。學習了。不錯的分享。這些大部分都是金屬件，請問有塑料件的分享嗎？
作者: 3號，常    時間: 2020-3-31 20:50
精華，注重細節
作者: siralop    時間: 2020-4-1 15:37
遠祥 發表于 2020-3-30 20:50
公司設計部門沒有對外的網絡，發不出來，只能打印上傳圖片。

收到，保持關注就是
作者: un5    時間: 2020-4-2 13:45
什么書啊，書名啥
作者: 梁義臣    時間: 2020-4-2 15:34
有價值牛
作者: 大熊貓1008    時間: 2020-4-3 08:35
感謝分享
作者: 有木有    時間: 2020-4-3 16:11

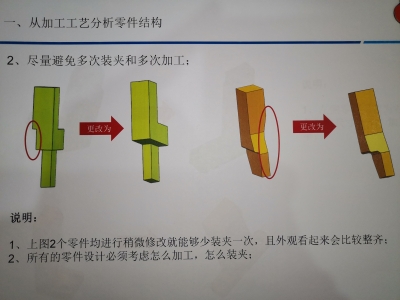

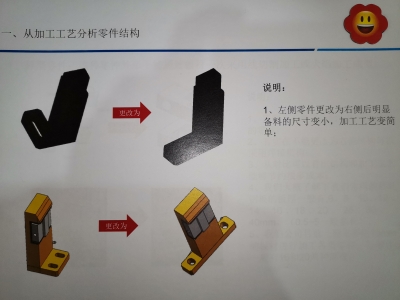

我剛看到第二張圖的第二個零件，我怎么覺得更改前的要比更改后的好加工
作者: 529672474    時間: 2020-4-8 16:06
請發我郵箱 529672474@QQ.com
作者: LHCA2020    時間: 2020-8-18 14:53
siralop 發表于 2020-3-29 17:14
求大神系統教材

真正的系統教材還是上學時學的基礎知識，上學時的專業課課本建議再翻一下，我在看北航的介紹視頻時，印象特別深的一句話就是他們一個畢業生感慨的一句，就是工作中要常翻上大學時學的專業課課本，那些基礎知識非常有用
作者: 金角大王czc    時間: 2020-9-10 14:24
真棒
作者: 冰之償    時間: 2020-10-17 10:33

不錯。
作者: simonwei    時間: 2020-10-27 16:31
不錯的資料，謝謝分享
作者: lincaox    時間: 2020-10-28 15:57

感謝分享
作者: desk121    時間: 2020-11-1 16:00
有些不認同，不能什么都用你這種鎖螺絲的拼湊結構
作者: 會會君君plc    時間: 2020-12-8 13:17
謝謝分享
作者: yz061800    時間: 2021-2-3 10:12
學習了
作者: xkjawj    時間: 2021-3-18 13:05
已截圖收藏，謝謝分享
作者: Seanyves    時間: 2021-3-19 18:45
非常nice
作者: bonetr    時間: 2021-3-19 19:40
eifuil 發表于 2020-3-31 11:19
我畢業就做了8年的工裝夾具設計， 就是發動機配件行業的。我如果你非要說你可以把工裝夾具標準化，那么我 ...

在這個講究效率的年代，標準化是最能提高效率降低成本的方式。銷子需要很多種，其實主要不就是銷子頭的尺寸不一嗎。銷子尾部的連接部分可以統一啊。這樣加工的時候，工藝上不就是進刀多進點的問題嗎
。這樣一來加工上多省成本啊！
米思米、上隆、怡合達他們那么做標準，不是為了花里胡哨的好看，那是減低成本提高質量的最佳途徑。
大點的企業都會做廠標，根本目的不是為了標準化兒標準化。第一目的還是降成本。可惜中國的好多企業都流于形式！
作者: 微風風風    時間: 2021-5-11 08:17
向前輩學習 非常實用的夾具設計資料
作者: wugehaoniu    時間: 2021-5-11 08:21
謝謝分享。點贊支持
作者: kingaigh    時間: 2021-5-11 11:31
很好
作者: 忘了買牙膏    時間: 2021-5-11 18:58
謝謝
