還記得之前分析的網紅一拖二全自動口罩機嗎？那個算是第一代全自動口罩機了，今天要分析的是它的升級版，網上有說這是第三代，有說是2.5代的，我就暫且稱它是2.5代吧（其實我也不知道這個分代是怎么分的，哈哈）。
這一代的口罩機針對原來的，有了一些結構上的改動，所以這篇文章就來分析一下這款2.5代平面一拖二全自動口罩機，學習一下和原來不同的機構，也好讓我們一起不斷的進步。
對了，前兩次口罩機的分析文章都特別長，所以這次我把這個分析文章分成兩篇，這篇文章就是第一篇，下一篇文章會把剩下的分析完，大家記得關注下一篇文章哦。

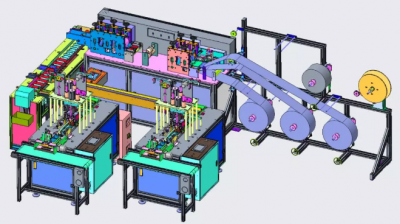

下面進入正題，還是先來看一下這個2.5代口罩機長什么樣：

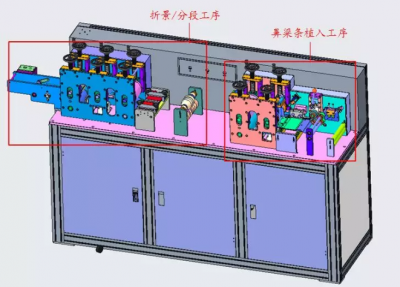

可以看到，跟原來那個口罩機相比，變化還是有點大的，整體上來說，這款口罩機綜合了原來的優點，又借鑒了其他口罩機（比如上次說到的N95口罩機）的優點，占地面積變的更小，生產也更穩定。其中的很多機構很巧妙，值得我們好好學習，那么下面就讓我們進入正題，開始從頭到尾把這款口罩機的原理和值得學習的機構分析一遍。
首先說一下，這款口罩機生產的是外耳帶口罩（就是耳帶是朝外的）。
→ 布料從原材料上料工序經過鼻梁條植入工序，將鼻梁條切斷并植入口罩中，同時由超聲波熔接機壓出口罩縱向兩側壓紋；
→ 然后再經過折景/分段工序，折出口罩上的三道褶皺，并由超聲波熔接機壓出口罩橫向兩側壓紋，同時將口罩分段截取；
→ 分段后的口罩進入分料工序，然后分給耳帶熔接工序一和耳帶熔接工序二；
→ 口罩經過耳帶熔接工序，將耳帶熔接在口罩上，然后輸出到下料輸送帶。

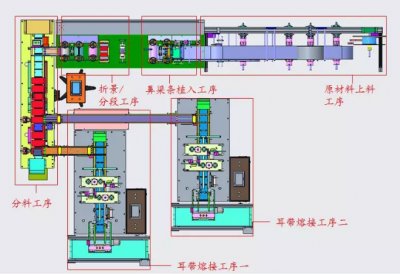

以上是這款2.5代口罩機的整體工作順序，下面咱們開始依次分析每個工序。
01原材料上料工序

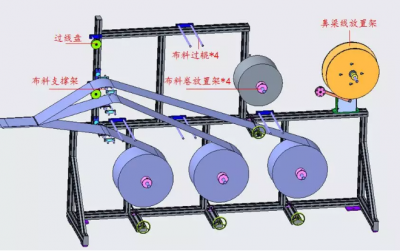

可以看到，這款口罩機也有四個布料卷放置架，同樣是可以做四層的一次性口罩，最右側是鼻梁線放置架。
布料從布料卷出來后，經過各自的布料過輥，最后從布料支撐架出去進入下一工序；鼻梁線從放置架出來，經過線盤進入下一工序。
然后，還是來分析下這些機構：
1、布料卷放置架：
關于布料卷固定塊：它的作用就是從布料卷中心孔兩端插入，形成一個主體，再通過星形把手，把布料卷固定塊固定在旋轉軸上；

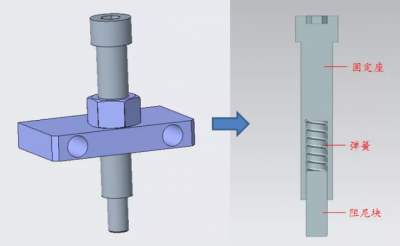

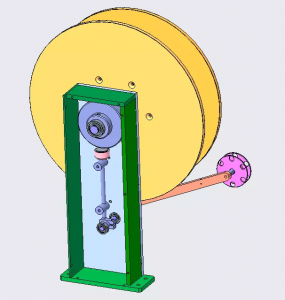

阻尼機構：關于阻尼機構的作用，前面的文章已經說過了，這里就不啰嗦了，這個阻尼機構相比原來的，看起來簡化了很多，不過原理還是一樣的：固定座通過彈簧，把阻尼塊壓緊在旋轉軸上，起到阻尼作用。
大家肯定也發現了，整個結構和之前那款口罩機的不一樣了，少了布料卷左右位置調節機構，其實調節機構并沒有少，只是和原來不一樣了，下面咱們就來說說這個調節機構。

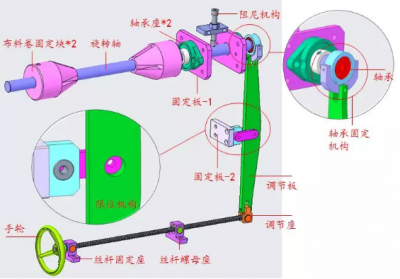

手輪+絲桿+絲桿固定座+絲桿螺母座+調節座+調節板+限位機構+軸承固定機構，這一套構成了布料卷的左右調節機構；
首先我們來看一下軸承固定機構處，僅看這個地方的話，調節板可以前后左右旋轉，這時限位機構就起到了限制調節板左右旋轉的作用，而下面的調節座又起到了限制調節板前后旋轉的作用，這樣調節板就被限制住了，會跟著調節座前后移動。
我猜測做這么復雜的原因是避免因?yàn)榘惭b位置的不準確導致機構卡死。（只是個人猜測，如果有知道真實原因的，歡迎在評論區補充）
看一下它的調節原理：
轉動手輪，帶動絲桿旋轉 → 由于絲桿螺母座是固定的，所以絲桿會隨著手輪的轉動前進或后退 → 絲桿又帶動調節座、調節板和軸承固定機構前進或后退 → 軸承固定座機構帶動旋轉軸前進或退后，從而達到調節布料卷左右位置的目的（注：軸承固定機構通過螺絲被固定在旋轉軸上）
2、鼻梁線放置架
看過之前N95口罩機分析文章的，應該都知道這個機構已經分析過一次了，所以我就不再啰嗦一遍了，如果有感興趣的同學，可以到公眾號找一下關于N95口罩機分析的文章，里面有關于這個機構的詳細分析。
3、布料支撐架

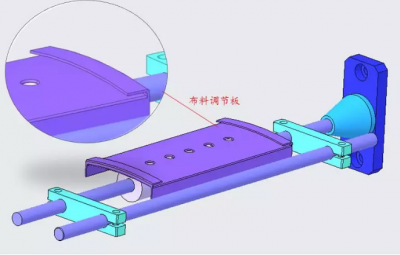

這個機構和原來不同的地方是多了一個布料調節板，我們可以看到調節板的兩端是折起的鈑金，布料就是從兩側折起的鈑金內通過，所以它的作用是可以防止布料左右竄動。
好了，原材料上料工序就分析完了，下面進入下一工序。
02鼻梁條植入工序、折景/分段工序
先來了解一下兩個工序的具體工作順序和機構。
1、鼻梁條植入工序

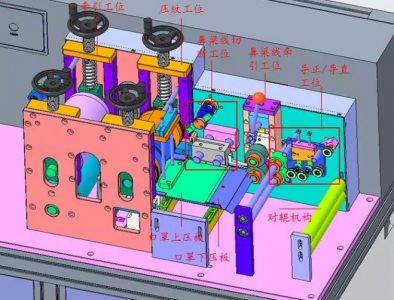

說是鼻梁條植入工序，其實也包含了壓出口罩縱向兩側紋路的工序，具體看下圖：
工作順序?yàn)椋?/font>
→ 布料從對輥機構中間穿過，進入口罩上、下壓板之間；同時，鼻梁線穿過導正/導直工位，進入鼻梁線牽引工位，最后由切斷工位將鼻梁線按固定長度切斷，和口罩一起進入壓紋工位；
→ 再由牽引工位，牽引著口罩進入下一工序。
再來分析一下工序中的機構：
首先，對輥機構沒什么可說的，就是兩個滾筒，高度也是通過兩側的長圓孔進行手動調節。（這個機構沒有N95口罩機的對輥機構調節方便）
1）導正/導直工位

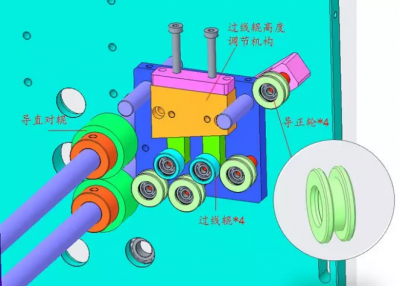

這個機構的作用就是將鼻梁線導正、導直，鼻梁線經過4個導正輪和2個過線輥，從導直對輥中間穿過，進入后面的牽引工位。（注：導直對輥是無動力的）
再來看一下過線輥高度調節機構：

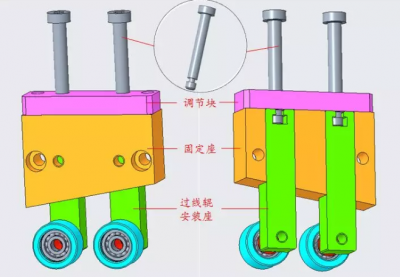

調節塊安裝在固定座上，可以看到調節螺絲和過線輥安裝座是燕尾槽式配合，當擰動調節螺絲時，就可以帶動過線輥安裝座移動，達到調節過線輥高度的目的。
2）鼻梁線牽引工位
首先要知道，滑動座帶動下面的滑動塊調節機構、牽引輪滑動塊和上牽引輪一起移動，關于滑動座的上下調節原理，其實在之前的網紅口罩機上講過一次，我就直接把那個復制過來了，原理都是一樣的：

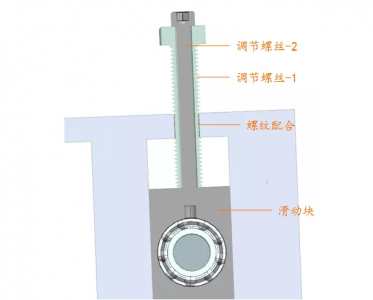

調節螺絲-1是中空型螺絲，調節螺絲-2和滑動塊為螺紋配合，調節過程：調節螺絲-2鎖在滑動塊上，但注意不要鎖緊；這時轉動調節螺絲-1（注意保持調節螺絲-2不轉動），就可以實現滑動塊的上下運動，調整到合適位置后，鎖緊調節螺絲-2就OK啦。
關于牽引輪滑動塊調節的作用是：方便換鼻梁線時，將鼻梁線重新放入上、下牽引輪之間，然后來看一下牽引輪滑動塊的調節原理：

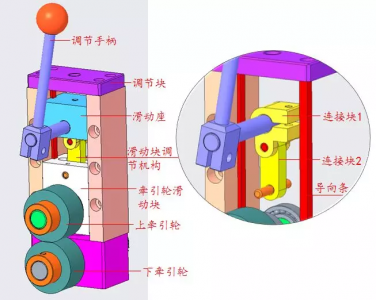

扳動調節手柄，帶動連接塊1轉動，連接塊1又帶動連接塊2運動，從而使?fàn)恳喕瑒?dòng)塊和上牽引輪向上或向下，達到調節的目的。
注：上牽引輪為無動力輪；動力驅動的是下牽引輪，且為間歇驅動，關于動力的傳遞，后面有詳細分析。
3）鼻梁線切斷工位
從上圖可以看到，口罩下壓板兩側分別有布料預折鈑金和折邊鈑金，布料經過預折鈑金時，將布料兩側折成接近90°；再經過折邊鈑金時，將布料蓋下來折成180°。
鼻梁線從入口進入到切斷機構，旋轉擺輪旋轉一次，將鼻梁線按固定長度截?cái)嘁淮危?lián)系前面的鼻梁線牽引工位，工作順序就是這樣的：
→ 鼻梁線牽引工位間歇旋轉一次，就將鼻梁線往前帶著走一段，前進停止后，旋轉擺輪擊打一次切刀，將鼻梁線切斷。
→ 切斷后的鼻梁線從放入管道進入折疊起來的布料中，然后一起進入后面的壓紋工位。

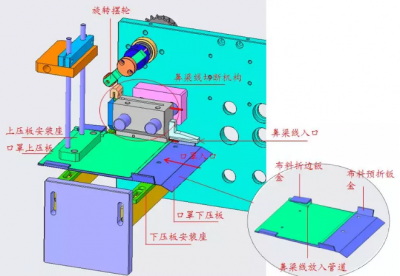

在發布完N95口罩機的分析文章后，有人私信我，詢問鼻梁線切斷機構的詳細分析，這次正好就用這款口罩機，分析一下切斷機構的工作原理：

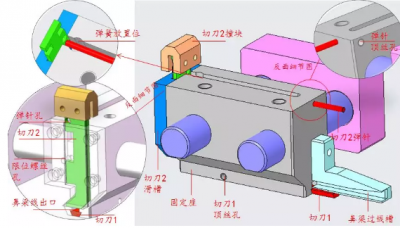

首先需要知道的是：鼻梁線從過線槽進入，從出口處出來；切刀2彈針是插入彈針孔的；彈簧放置位里有一個彈簧，位于彈針下面；限位螺絲孔處有一顆限位螺絲，用來保證切刀2不會被彈出去。
然后再來看一下工作原理：
旋轉擺輪擊打切刀2撞塊 → 切刀2往下，配合切刀1將鼻梁線切斷，同時使彈針向下彎曲，壓縮彈簧 → 當旋轉擺輪不再擊打撞塊時，由于彈簧的彈力，將切刀2向上彈起，直到碰住限位螺絲后停止，恢復原位。
以上就是切斷機構的原理，這幾個工位就算是分析完了，繼續再來分析壓紋工位和布料牽引工位。
4）壓紋工位
先來說說這兩個工位的作用：
壓紋工位：壓出口罩縱向兩側的壓紋；牽引工位：壓住布料，為布料前進提供驅動力。
再來看一下詳細圖：

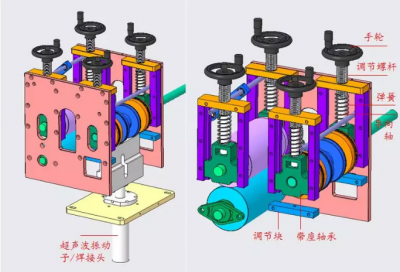

關于超聲波振動子/焊接頭，這里就不作解釋了，感興趣的可以到第一篇口罩機分析文章中看看；
然后說一下兩個工位的調節機構：
調節螺桿內部是中空的，螺桿和導向軸是滑動配合；
首先通過調節塊上的螺絲，調節好帶座軸承的高度位置 → 然后轉動手輪，將調節螺桿往下調整，但注意不要使調節螺桿頂住導向軸，這樣就可以通過彈簧力壓緊帶座軸承。
牽引工位和壓紋工位的調節機構原理一樣，不同的是牽引工位下面沒有調節塊，彈簧是將上滾筒直接壓緊在下滾筒上。
調節機構做成這樣的好處，是可以使布料持續受到下壓力。
2、折景/分段工序

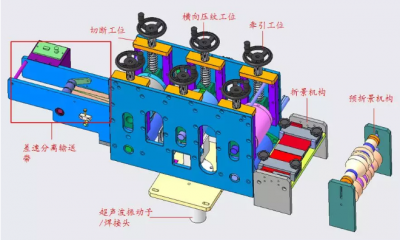

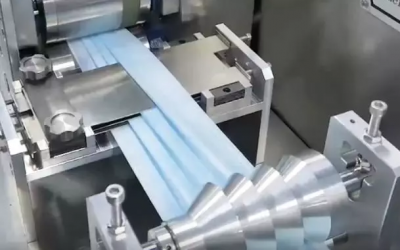

1）預折景機構和折景機構這兩個機構的作用，其實就是折出口罩上的褶皺，直接上實際生產的照片，看的更清楚點：
2）牽引工位、橫向壓紋工位、切斷工位
這三個工位的調節機構在前面都說過了，所以這里就說一下它們的作用。
牽引工位：壓住布料，為布料前進提供驅動力；橫向壓紋工位：壓出口罩橫向壓紋；
切斷工位：將口罩按照固定長度切斷。
3）差速分離輸送帶
差速分離輸送帶的作用：因?yàn)榍懊婵谡种黧w都是連續的，如果不把它們分開間隙，后面就沒法分料，所以通過這個輸送帶時，利用速度差，就可以把前后口罩主體拉開間隙。
3、鼻梁條植入工序和折景/分段工序的動力傳遞
這兩個工序的機構都分析完了，下面再來看看它們的動力傳遞。

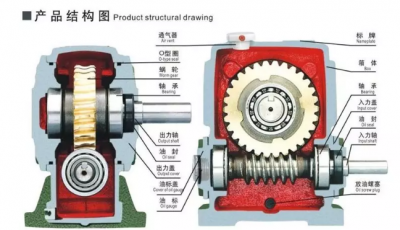

可以看到，兩個工序的動力都來自下面的電機+減速機，減速機的類型是蝸輪蝸桿式，下面是內部結構圖:
然后看一下動力傳遞：

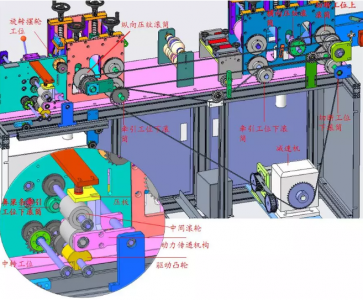

① 減速機將動力傳遞給切斷工位下滾筒和兩個牽引工位下滾筒；
② 切斷工位下滾筒又通過齒輪配合，將動力傳遞給切斷工位上滾筒；
③ 切斷工位上滾筒軸上的兩個鏈輪，將動力分別傳遞給橫向壓紋滾筒和縱向壓紋滾筒；
④ 縱向壓紋滾筒上的鏈輪，再將動力傳遞給驅動凸輪，驅動凸輪的動力用來驅動鼻梁條牽引工位；
⑤ 驅動凸輪軸上的齒輪又將動力傳遞給中間工位，中間工位上的鏈輪最后將動力傳遞給旋轉擺輪工位。
以上就是兩個工序的動力完整傳遞過程。再來看一下驅動凸輪帶動鼻梁條牽引工位的工作原理：
驅動凸輪旋轉，每次到凸輪面時，會將動力傳遞機構頂起接觸到中間滾輪，這時驅動凸輪的動力就會傳遞給中間滾輪，中間滾輪軸上的齒輪又會將動力傳遞給鼻梁條牽引工位下滾筒；
而當凸輪面過去時，動力傳遞機構會下降，這時驅動凸輪和中間滾輪的動力傳遞就會斷開，同時壓板會下壓，將中間滾輪剎住。
從上面的工作原理可以看出，最終鼻梁條牽引工位的下滾筒是間歇轉動的，而鼻梁條也是相應一段一段的前進。
可能有的人會問，為什么要在驅動鼻梁條這個工位上整一個這么復雜的機構？
之所以做這么復雜，是為了增加一個“剎車功能”，而如果沒有這個功能，驅動凸輪每驅動一次中間滾輪后，中間滾輪都會有一個慣性，而這個慣性會導致鼻梁條每次前進的長度都不一致，所以這個“剎車功能”的作用就是在驅動凸輪驅動后，讓中間滾輪及時停下。
OK，這篇文章要分析的上半部分內容終于寫完了。由于這個口罩機的版權問題，這里就不提供三維模型了，有條件的朋友可以到網上購買后研究一下。
也歡迎大家關注我的公號，可以及時查看后半部分的分析內容。
