標題: 鋁焊接工作站技術難關的突破 [打印本頁]
作者: 遠祥    時間: 2020-3-1 19:28
標題: 鋁焊接工作站技術難關的突破
本帖最后由 遠祥 于 2020-3-1 19:28 編輯 & i4 X! G* a# m- v- A
* ?0 [0 y& f* R2 E
   在弧焊工藝中，鋁焊接比鋼困難，體現在鋁的熱膨脹系數大，易碎易列，焊接質量難控制；更何況這次的產品是BMW的新能源項目水冷管系統，不僅是總成焊件的尺寸要復合公差要求，焊道質量也要做多頻次的鏡像實驗；但這次咱們就被困在焊道質量上，未焊透和夾渣的缺陷頻繁。。。

- C. ]* q+ [$ W, q! P

8 M* R) @9 O; T$ S6 |

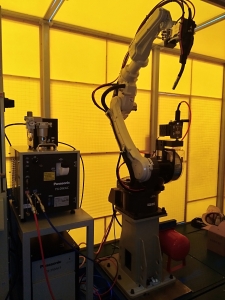

這次是一套松下的弧焊系統；
. f2 t; I0 N  n* _" |3 w  M0 p* N( |0 v
1 p8 E1 r& @; f" `8 F

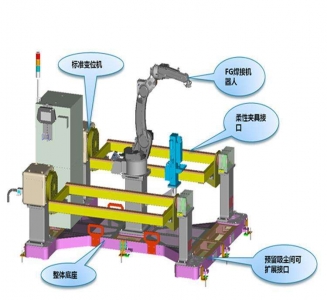

包括：標準變位機、MIG焊接機器人、柔性夾具、整體底座；
5 P- Q0 A8 N5 ^9 `  n7 ]
9 Y+ i6 s& n' X. R9 o

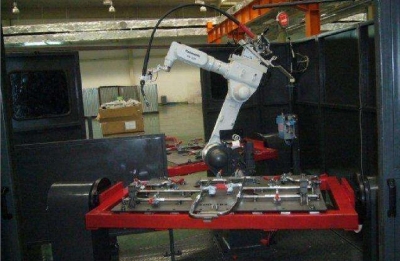

試樣的產品就是這些鋁管件；

8 b# V7 u8 a# `, g3 n$ c1 j

4 m9 {+ K& q- p+ |1 C
   現在出現的問題：治具上面的產品在焊接出現一個相同的狀況，以治具中心線劃分，左側的焊道正常，越往右，焊道越會容易出現未焊透和夾渣等缺陷！
$ O+ z- P  V" W: @3 n, s* i
1 f6 T: `4 T1 Y" ~* V4 [
    起初咱們認為是焊機有問題，電流不穩定，把松下的供應商叫到現場；他們的技術人員在的也沒找到真正原因，就只說咱們的治具設計有問題！因為焊機、交流單元、水冷箱和送絲系統經過測試各項參數正常。
5 a1 `* U$ i  ?+ s. V7 h
    那么既然松下搞不定，于是領導就聯系了弧焊工藝中的頂尖供應商伏能士；
& y6 u4 c+ ]2 e, m5 X1 ?& G
* s+ r" t9 p6 v- N* Z. j: m8 b
    奧地利的專家就是不一樣，經過現場排查指出：這批鋁管件在焊接過程中出現的未焊透和夾渣的缺陷，主要是電流不穩定的原因造成的，而且治具右側的焊道明顯的引弧困難的現象。

" Z1 _( f0 Y6 b# ?  J
   為此，咱們把松下的變位機外殼拆掉，最終找到了真因！

$ m. V, w; _' \& l0 H% L0 |

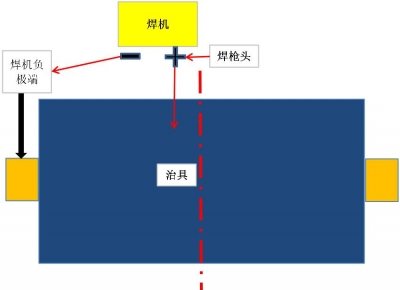

   如圖所示，焊機的分為正極和負極，正極就是焊槍，而負極就那根電纜線（95平方），負極線與變位機相連；當焊槍接觸產品，產品通過治具和變位機與負極線的電流導通形成焊接；而這次電流不穩定的原因，就是因為變位機只有左側有負極端，右側卻沒有。

4 J6 W% @2 P0 b5 j) [
- y7 l3 x: ^1 f% r0 N- d
   而之前咱們一直都只做鋼件產品，這種電流減弱的現象沒有明顯的體現在鋼質焊道上面；而這次的鋁焊接完全暴漏這種缺陷！

. ?" L( ~. n5 d3 ]
   大家后續在外包給供應商的弧焊工作站中需要明確的指出：變位機兩側都需要做焊機負極端！
6 v; Q' c( L1 O/ k' g! C
作者: 曉昀    時間: 2020-3-1 23:05
鋁材焊接很少遇到，鋁材的焊接的缺陷除了上面說的原因外，不知道還有什么原因會產生？哪位社友再分享一點？
作者: 遠祥    時間: 2020-3-2 07:40
曉昀 發表于 2020-3-1 23:05
  T2 N2 s/ N( g% I; w2 s! F鋁材焊接很少遇到，鋁材的焊接的缺陷除了上面說的原因外，不知道還有什么原因會產生？哪位社友再分享一點？

0 K4 s0 J' ^1 {+ ^' H. U& C焊后表面飛濺大，焊渣多也是比較常見的現象；3毫米以下厚度的鋁合金板也常常會出現焊破的情況，當電流穩定的前提下，焊接的縫隙不要超過1毫米。' T; A. j" Z# O
作者: ywjianghu    時間: 2020-3-2 08:13
樓主，所使用的焊機和參數能否介紹一下？
4 U5 y/ u5 l6 j; j1 P% X8 d+ n是否脈沖焊機？單脈沖還是雙脈沖？ 電壓電流頻率等參數？
作者: 知行ggw2010    時間: 2020-3-2 09:12
厲害!,學習了。干事情，還是要研究深刻一些好。
作者: ts123456    時間: 2020-3-2 09:45
逛論壇漲知識
作者: 遠祥    時間: 2020-3-2 10:14
|ywjianghu發表于 03-02 08:13樓主，所使用的焊機和參數能否介紹一下？<br>/ O: u$ m/ e* ~6 y# ^: f5 m
是否脈沖焊機？單脈沖還是雙脈沖？ 電壓電流頻率等參數？
焊機是松下的YA-1WAR81F021，伺服拉絲焊槍；
# d2 o0 S" _! ~+ [具體焊機參數，請見附圖，頻率是可以變更
作者: 遠祥    時間: 2020-3-2 10:15
|知行ggw2010發表于 03-02 09:12厲害!,學習了。干事情，還是要研究深刻一些好。
確實如此，做機械設計的，懂工藝會如虎添翼！
作者: 遠祥    時間: 2020-3-2 10:16
|ts123456發表于 03-02 09:45逛論壇漲知識<img class="emotion" src="http://www.ytsybjq.com/static/image/smiley/default/smile.gif" smilieid="1 border=" 0"="" alt="">
層主以后多來論壇逛逛。。。
作者: ts123456    時間: 2020-3-2 11:41
遠祥 發表于 2020-3-2 10:16: t- ?7 I, X- F0 K# H6 E6 m
層主以后多來論壇逛逛。。。
; M/ h' d3 m( e* Y/ V% W- m
經常會看，但是回復的少
& `! ~- |, g& C5 c+ C% U
作者: wen57    時間: 2020-10-9 21:50
感謝分享！剛好最近在做類似的項目！
作者: wen57    時間: 2020-10-9 22:11
請問您的變位機尺寸多大呢，尺寸比較小的應該影響不大吧
作者: yananyan    時間: 2023-4-18 10:43
樓主，請問松下焊機在鋁焊方面怎么樣?松下價格比伏能士便宜不少.
. ]- w. S  O+ E/ V1 j
作者: 11483882    時間: 2023-4-28 19:32
了解，學習，謝謝分享
