標題: 工裝設備穩壓組件的設計 [打印本頁]
作者: 遠祥 時間: 2020-2-16 17:33
標題: 工裝設備穩壓組件的設計
本帖最后由 遠祥 于 2020-2-17 15:21 編輯
通常氣動系統的基本組成為:氣源部分、儲存部分、氣源凈化部分、處理部分、控制部分和執行部分。

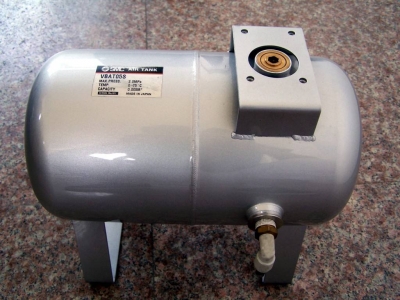

而是這種小型增壓臥式儲氣罐,容量在5L至38L的范圍內;

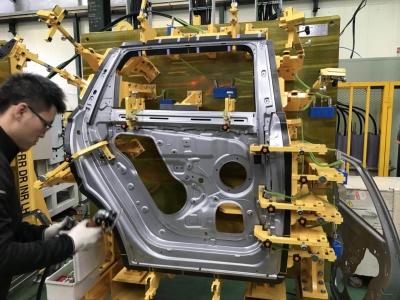

我們這邊開發的焊接工裝氣缸數量選用較多,最多的時候一副工裝能用到三百多條;
當數量較多時,就會出現氣缸輸出力不足的情況;
為此,我們會在焊接工裝站里面使用儲氣增壓系統;

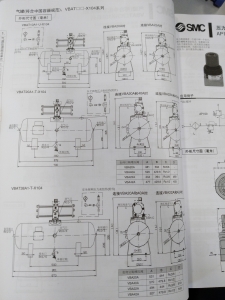

儲氣增壓系統可形成標準的單元組件:
以上配置適用于國內,若設備出口國外,比如歐盟等地區,儲氣罐這種壓力容器必須符合CE認證;
SMC的儲氣罐有配專用的排水閥,其余附件不變;

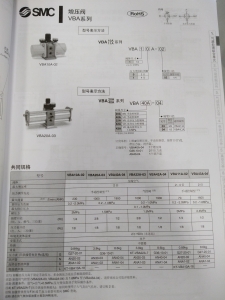

不管是國內、出口的設備,增壓泵是必須要配備的;
那么已知?dú)飧兹莘e如何計算儲氣罐呢?
可以根據玻意耳定律,即氣缸要求的最低氣源壓力等于空壓機所能提供的最低壓力來計算:
假設空壓機在0.7兆帕停機,0.55兆帕開機;氣缸最低要求氣源壓力0.4兆帕,儲氣罐容積V升。
則公式為:0.4(V+氣缸數量*氣缸容量)=0.55V
作者: 曉昀 時間: 2020-2-16 22:11
為什么要用這種微型的增壓儲氣罐?是為了移動方便嗎?
工廠里可以設計一大容量的儲氣罐配一臺螺桿壓縮機,間歇工作,通過管道將壓縮空氣引至需要的工位。如果需要壓縮工位比較多,這種微型帶增壓的儲氣罐的總成本也不低。
作者: 遠祥 時間: 2020-2-16 22:46
|曉昀發表于 02-16 22:11為什么要用這種微型的增壓儲氣罐?是為了移動方便嗎?<br>
<br>
工廠里可以設計一大容量的儲氣罐配一臺螺桿壓縮機,間歇工作,通過管道將壓縮空氣引至需要的工位。如果需要壓縮工位比較多,這種微型帶增壓的儲氣罐的總成本也不低。
因?yàn)橐粋€(gè)車間通常只有一個氣源(螺桿式空壓機加儲氣罐),都會集中放置在車間外面的屋棚安全區域而管道拉的比較遠時,氣壓到末端,焊接工裝上面就會產生較大的損耗,產生氣壓不足,氣缸輸出力變?nèi)醯那闆r,當工裝上面氣缸數量多,這種情況尤甚,為此,就需要增加這種增壓儲氣系統,也是我們?cè)囼?yàn)出來的。
作者: zhanghaibowin 時間: 2020-2-17 10:22
感覺你對氣路系統的理解不是很到位,對增壓閥的理解也不太明白,也可能是你明白但你説 的不是很清楚,如下問題請解答;
1、你説所有的氣缸一起工作時壓力低,其主要原因是總的氣瓶容積不夠,或者空壓機流量不夠,也有可能是供氣管通徑不夠,把以上這些問題解決之后,氣缸的壓力就不會低于氣路系統的設定壓力
2、增加增壓閥的目的是為了獲得比氣路系統設定壓力更高的壓力,比如氣路系統壓力是0.8,選1:2的增壓閥,則最高最口壓力會得到1.6MPa的氣壓,但是實際出口壓力大小取決于負載和入口壓力,不過需要注意的是增壓閥的輸出氣量是輸入氣量的一半(以1:2增壓閥為例),這也決定了氣缸建立壓力會很慢,建議你確定一下增壓閥的流量是不是選的不合適?
3、以上問題解決了,再?zèng)Q定氣瓶的事,氣瓶容積通常大于或等于氣缸流量需求的3倍以上。。。以保證增壓閥的使用壽命。。。
作者: menglingtao 時間: 2020-2-17 13:22
贊同4樓的解釋。氣瓶主要平衡氣壓波動,增壓泵主要提高壓力。
作者: 遠祥 時間: 2020-2-17 15:18
|zhanghaibowin發表于 02-17 10:22感覺你對氣路系統的理解不是很到位,對增壓閥的理解也不太明白,也可能是你明白但你説 的不是很清楚,如下問題請解答;<br>
1、你説所有的氣缸一起工作時壓力低,其主要原因是總的氣瓶容積不夠,或者空壓機流量不夠,也有可能是供氣管通徑不夠,把以上這些問題解決之后,氣缸的壓力就不會低于氣路系統的設定壓力<br>
2、增加增壓閥的目的是為了獲得比氣路系統設定壓力更高的壓力,比如氣路系統壓力是0.8,選1:2的增壓閥,則最高最口壓力會得到1.6MPa的氣壓,但是實際出口壓力大小取決于負載和入口壓力,不過需要注意的是增壓閥的輸出氣量是輸入氣量的一半(以1:2增壓閥為例),這也決定了氣缸建立壓力會很慢,建議你確定一下增壓閥的流量是不是選的不合適?<br>
3、以上問題解決了,再?zèng)Q定氣瓶的事,氣瓶容積通常大于或等于氣缸流量需求的3倍以上。。。以保證增壓閥的使用壽命。。。<br>
大神厲害,分析的很到位,我這個標題需要改成:穩壓系統。
氣壓理論我沒辦法很專業的說道出為啥需要增加這個小型儲氣罐,這套組件也是我們的經驗積累,做過很多設備后發現需要配備的,現在已經內部標準化。
作者: 遠祥 時間: 2020-2-17 15:19
是的,馬上改標題。
作者: menglingtao 時間: 2020-2-18 10:21
只有人沒有神,在一個領域干久了就成精了!經驗=修行
作者: 遠祥 時間: 2020-2-18 11:29
不好意思,文科不好,沒辦法長篇大論,我們的性格就是簡單粗暴。
作者: 大蘿卜 時間: 2020-2-18 13:19
我們遇到氣源流量不足時,一般會配置一個小龍量的儲氣罐,一般用0.1~0.3m3的
作者: louisbird 時間: 2020-2-26 11:11
SMC 20L儲氣罐 一般多少錢
