標題: 標準檢具結構分享
本帖最后由 遠祥 于 2019-12-22 17:42 編輯
) |( P& a+ u; L- V- c1 _) a+ c; O' G" |8 {2 F
今天在客戶生產車間參觀學習，看到了汽車行業專業的檢具，值得學習參考；
J) X( Y0 R, q+ ]2 T* g/ @! @4 W5 f
通常檢具是由骨架底座部分、定位裝置、夾緊裝置、型體或本體、型面樣板、型面活塊和檢測裝置等部分組成。
9 R7 g# x `$ A$ t5 O+ y* L' b

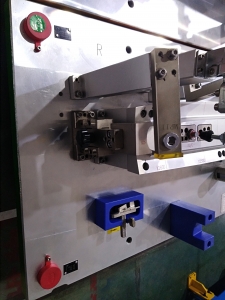

如圖所示，這個底座材質為鑄鋁ZL104，并經過時效處理；檢測銷部分材質為SKD11，真空熱處理HRC55-60；
+ H$ v1 ^' p9 J; J* Q! A

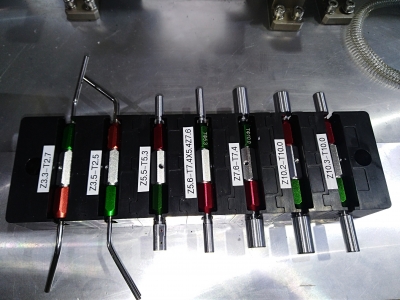

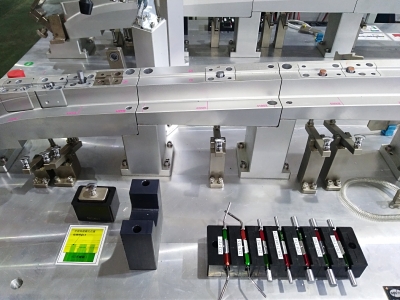

產品輪廓邊線，檢測止通規，分類放置，目視化管理便于選用；
0 U4 F, G% E: ^+ @1 _; O

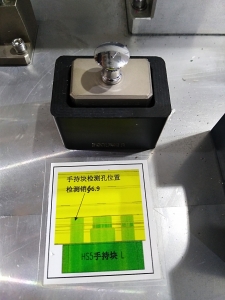

型面檢測塊；
5 a# U3 x* c, @

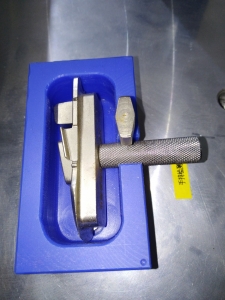

配專用的手柄，顯得精致，專業！
0 c6 i5 g/ w) } N4 F; R1 l

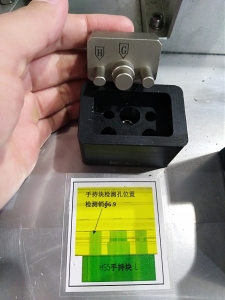

事無巨細，特地加工出尼龍凹槽放置塊；
9 t N9 Y! Q6 A: p, ?

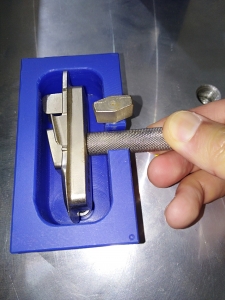

用蝶形螺栓，防止手柄丟失；

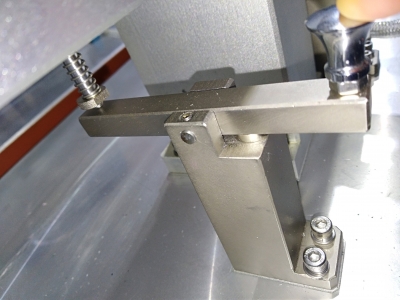

( r! R m" Y& N; E最有趣的是杠桿式檢測銷，彈簧作用力使它縮回，用手按壓使它伸出檢測產品孔徑；

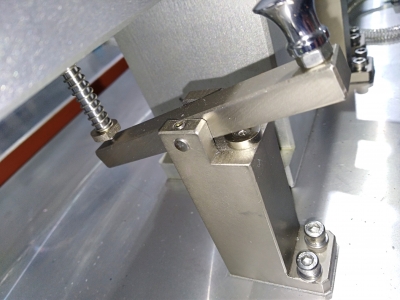

( o& S* g/ u4 N銷子尾部與杠桿平面接觸的地方設計成球面，便于手按壓；如果沒有這個球面，很難伸縮；
- j0 ^" O J+ p% n

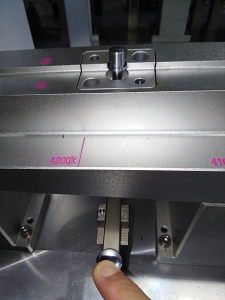

用手按壓杠桿，銷子伸出檢測產品；松開，在彈力作用下縮回；

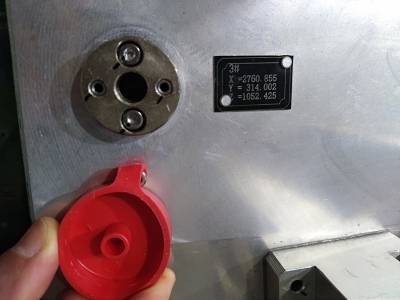

! n2 r: j% o1 y& d5 B8 b, p* e檢具三坐標打點校對基準塊，并配保護蓋；
5 `- i+ j, C5 W2 \8 P/ i
一副至少需要配套兩個，并用銘牌標記坐標。
作者: xsh9051 時間: 2019-12-23 10:38
你是不是打錯字了 一副檢具基準塊至少3個啊。你們客戶還是很舍得花成本啊 檢具還是可以做的美觀大方 各種細節嚴謹到位的。可惜這兩年市場不好，多數檢具廠家和客戶節約成本，盡出一些歪瓜裂棗的東西，還美其名經濟實惠。
作者: 遠祥 時間: 2019-12-23 11:26
|xsh9051發表于 12-23 10:38你是不是打錯字了 一副檢具基準塊至少3個啊。你們客戶還是很舍得花成本啊 檢具還是可以做的美觀大方 各種細節嚴謹到位的。可惜這兩年市場不好，多數檢具廠家和客戶節約成本，盡出一些歪瓜裂棗的東西，還美其名經濟實惠。
有時檢具的成本，也算給客戶，一副七八萬，所以做工會精良一些，而且客戶也會考評檢具的。
作者: gaokua 時間: 2020-1-15 17:00
好文，正想學習一下的
