標題: SolidWorks在裝配中如何實現碟簧根據需要實現壓縮和伸出的不同狀態 [打印本頁]

作者: ctc-123    時間: 2019-12-20 19:32
標題: SolidWorks在裝配中如何實現碟簧根據需要實現壓縮和伸出的不同狀態
SolidWorks在裝配中如何實現碟簧根據需要實現壓縮和伸出的不同狀態,在裝配中需要碟簧的行程可以調節,方便觀察。
, t9 l2 P! e- w0 X! s* A
作者: lgs19891123    時間: 2019-12-20 21:04
要行程調節很麻煩的,方法就是裝好裝配體后,在裝配體里編輯碟彈,編輯草圖,把碟彈的“厚度”方向(圖里的左右)尺寸刪除,在裝配圖里用配合定義掉長度。5 Z3 L6 ?! T" c2 z+ @
例如你的圖里有9個碟彈,編輯的時候,選最左邊那個,在裝配體里編輯碟彈的旋轉草圖“草圖1”,畫一個中心線,然后讓中心線一頭和左邊的零件的對應的那個圓的中心,另外一頭和右邊的零件對應的圓的中心。然后標注長度,把尺寸改從動,尺寸名字改成“9倍厚度“”再把原來碟彈的厚度尺寸用函數表達“="9倍厚度@草圖1"/9”。就能可以了,這時候拉動零件,點一下刷新,碟彈就會變。5 g: k" i% j% c; J
不過我不建議這樣弄,我一般遇到這種都是直接2個配置,作出最短和最長兩種情況的配置。裝配體里用交替位置視圖功能體現兩種進行情況(第二種情況是虛線)
作者: 曉昀    時間: 2019-12-20 21:47
lgs19891123 發表于 2019-12-20 21:04' O8 O6 m/ f" j  e7 e( D
要行程調節很麻煩的,方法就是裝好裝配體后,在裝配體里編輯碟彈,編輯草圖,把碟彈的“厚度”方向(圖里的 ...

5 u7 {# }! e+ t對!做不同配置的方法是比較簡單易行,出工程圖也方便。
3 \. D4 D: h9 |. d, Z
作者: 未來第一站    時間: 2019-12-20 22:36

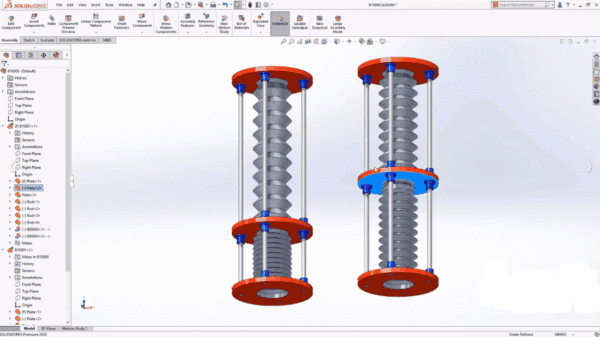

2020里有個新功能,將零件定義為柔性
6 z* V1 x5 d$ }" E1 {: R# r9 J, K
作者: 遠祥    時間: 2019-12-21 12:24
在裝配體中 如果 子裝配體 中 的每個零部件的六個自由度全部被指定,那么就在零部件(子裝配體)屬性中,求解為 : 剛性、柔性的 按鈕就會顯示為灰色。
7 y, w4 S6 y- s% s* u# ?( Z如子裝配體 中 底座這個零件(藍色顯示的),它的六個 自由度 已經全部被指定了,所以按鈕顯示為灰色。
作者: 沒運氣的小男孩    時間: 2019-12-25 21:10
未來第一站 發表于 2019-12-20 22:36- r. H/ c# J5 m3 R
2020里有個新功能,將零件定義為柔性
9 y$ X/ ?1 K4 W( b! Y; Y
這個功能不錯啊,只有2020有嗎?
! m8 K/ O) [4 a
作者: 小磊110    時間: 2020-11-15 14:40
lgs19891123 發表于 2019-12-20 21:04# W5 \7 Z! \& o# }! S
要行程調節很麻煩的,方法就是裝好裝配體后,在裝配體里編輯碟彈,編輯草圖,把碟彈的“厚度”方向(圖里的 ...
8 E, N; o" G* l# t: ~( p
求教碟簧動畫壓縮實際操作 謝謝
