標題: 接近開關選用注意事項 [打印本頁]
作者: 遠祥    時間: 2019-12-2 10:09
標題: 接近開關選用注意事項
本帖最后由 遠祥 于 2019-12-2 10:10 編輯

上周遇到一個陰溝翻船的事情，想想十分不應該，特此分享給大家；

有一個設備的定位塊上面需要裝接近開關判斷產品有無，在試機時發現螺紋擰不進去；

用力擰入，也只能進1個牙；

   想必大家都知道怎么回事吧；我這真是老司機陰溝翻船呀，時常取笑小年輕犯的錯誤，這次卻犯在自己身上，真想給自己一耳光！

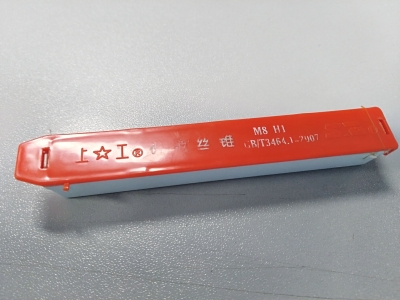

   因為試機時間較緊，想著干脆一不做二不休，在粗牙上面再攻一層細牙；于是電話拖采購大胸弟在五金店買一個M8X1mm細牙絲錐，結果下班帶回公司一個M8X1.25mm粗牙絲錐；最后一絲希望破滅。。。
（PS1:其實這種方法也不可取，粗牙改成細牙，會產生亂牙的情況，而且粗牙的牙高比細牙大，這樣粗細混在一起只能有一點牙尖有鎖緊力！）
（PS2:此定位塊是SUS304不銹鋼，這種普通的機用絲錐根本攻不動，需要買硬質合金材質的絲錐。）

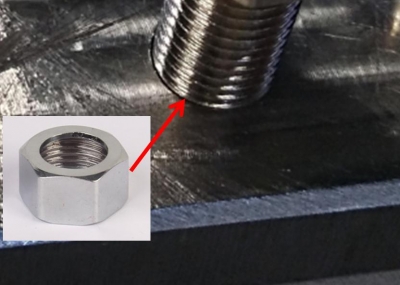

當晚回家的路上也在想咋解決；重新做零件來不及，要不就在塊子上面焊一個細牙的螺母？？。。。

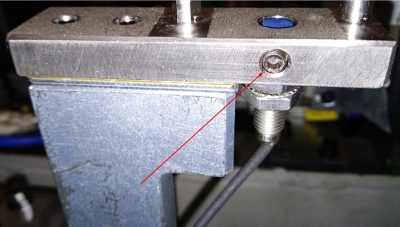

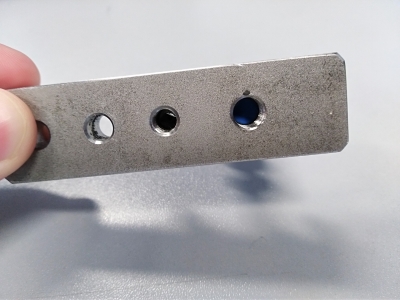

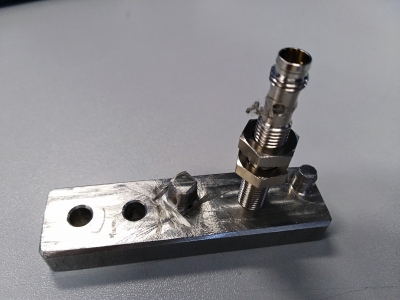

   幸運的是，第二天，車間的大師傅想到一個好的辦法：把M8螺紋底孔，用直徑8.3的鉆頭打穿，接近開關直徑穿過去；定位塊側邊再打一個M5的螺紋孔，用緊定螺絲頂住，這樣傳感器也同樣可以鎖緊。
（PS:不銹鋼塊真的十分難加工，6個這樣的塊子整改花了人家整整半天時間）

   從這個事件可以看出，大家前期設計階段的制圖至關重要，一個幾秒鐘的螺紋標注，忘了標記為M8X1mm（細牙），卻要花一整天的時間去彌補！

  為此，我總結出接近開關在使用過程中的注意事項：

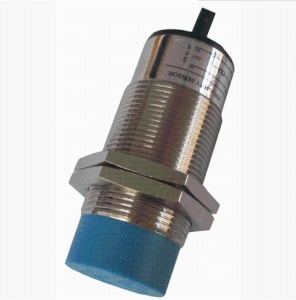

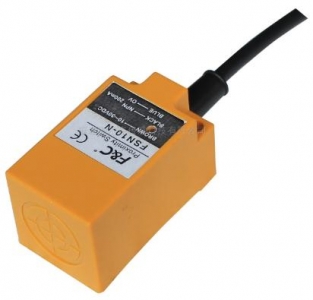

  1、類型:接近開關可檢測磁性和非磁性金屬物體以及非金屬物體存在；常用的有圓柱型和方型。

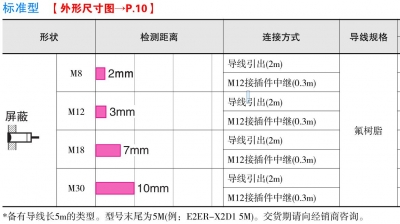

   2、常用的圓柱型接近開關以歐姆龍為例，有M8（檢測距離2mm）、M12（檢測距離3mm）、M18（檢測距離7mm）、M30（檢測距離10mm）；這里大家一定要注意，它們的螺紋孔均為細牙！

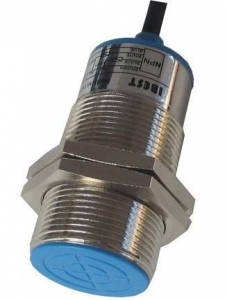

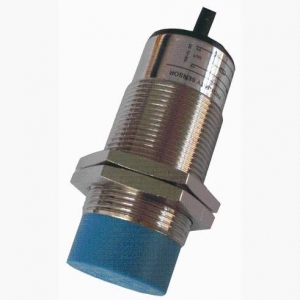

  3、圓柱型接近開關分為：埋入式和非埋入式；因為埋入式更節省空間，通常會更喜歡用這款。

埋入式安裝時，它的可嵌入金屬材料內，使金屬面與感應面齊平。


非埋入式裝時，它的感應面必需突出金屬面一段距離。


   4、電氣接線方面也需要掌握，接近開關有二線制三線制四線制五線制；其中三線制比較常見，三線制接近開關分NPN和PNP兩種輸出類型，也就是常開和常閉。

作者: 277741987    時間: 2019-12-2 10:19
   你這還是使用前的問題，正常安裝接近開關大的孔都是通孔，利用自帶的兩個螺母鎖緊。接近開關的牙型我見過的都是細牙。
作者: 晨曦yzm    時間: 2019-12-2 11:58
我們公司接近開關都是打通單獨加支架孔鎖的，緩沖器也是打通孔兩側螺母鎖緊
作者: lurenyi    時間: 2019-12-2 12:03
樓主這是把困難攬自己身上了
作者: cxl120800    時間: 2019-12-2 13:37
孔標注就不會錯了
作者: 紅偉92    時間: 2019-12-2 14:38
我們這邊一般都是一個槽孔支架，最厚不會超過5mm
作者: 未完待續000    時間: 2019-12-2 14:39
樓主這事 我也干過一會，尷尬的要死...  螺栓標了細牙  螺孔忘記標了，加工的就說按常規來干的 不知道兩個件是裝一起的  說的也沒毛病，只能自己認唄
作者: 遠祥    時間: 2019-12-2 19:16
|277741987發表于 12-02 10:19   你這還是使用前的問題，正常安裝接近開關大的孔都是通孔，利用自帶的兩個螺母鎖緊。接近開關的牙型我見過的都是細牙。
常規都是用兩端螺母鎖緊，這次是因為空間不足，前面那個螺母沒空間裝。
作者: 遠祥    時間: 2019-12-2 19:17
|晨曦yzm發表于 12-02 11:58我們公司接近開關都是打通單獨加支架孔鎖的，緩沖器也是打通孔兩側螺母鎖緊
油壓緩沖器也是細牙的，這個安裝也是注意點。
作者: 遠祥    時間: 2019-12-2 19:18
|lurenyi發表于 12-02 12:03樓主這是把困難攬自己身上了<img class="emotion" src="http://www.ytsybjq.com/static/image/smiley/default/lol.gif" smilieid="12 border=" 0"="" alt="">
做事也還是需要有擔當的，特別是自己做了錯事。。
作者: 遠祥    時間: 2019-12-2 19:19
|紅偉92發表于 12-02 14:38我們這邊一般都是一個槽孔支架，最厚不會超過5mm
那層主的支架有些厚了啊，這個不受力，1～2毫米也是足夠的。
作者: 遠祥    時間: 2019-12-2 19:19
|未完待續000發表于 12-02 14:39樓主這事 我也干過一會，尷尬的要死...  螺栓標了細牙  螺孔忘記標了，加工的就說按常規來干的 不知道兩個件是裝一起的  說的也沒毛病，只能自己認唄
理解萬歲！！
作者: 獅語者    時間: 2019-12-2 19:31
帶著線纜一塊兒擰也不太好。最好是在下方固定一薄板，接近開關擰薄板上。或者上方厚板上銑個槽。
作者: 順子93    時間: 2019-12-3 08:28
靠擰進去的話，調試位置的時候當線拉的很緊的時候，帶著線轉很容易廢。
作者: gaxisjtu    時間: 2020-2-28 21:00
工作中有時候還真難避免不犯錯。人都有累著的時候而松懈，在放松警惕后，就容易犯錯了。所以勞逸結合，提高效率，減少犯錯的機會。
作者: 軒然紅君123    時間: 2022-3-19 08:32
學習了
作者: huaiming764    時間: 2022-3-23 13:30
這種錯誤經常會忽略
作者: guwq0724    時間: 2022-8-21 12:30
設計責任重大啊，一個小細節，累趴一群現場師傅
