標題: 工裝設計常見的低級錯誤 [打印本頁]

作者: 遠祥    時間: 2019-11-18 09:55
標題: 工裝設計常見的低級錯誤
本帖最后由 遠祥 于 2019-11-18 07:37 編輯

最近部門有同事A和B請假,工作由我代理,車間制造裝配人員反饋了很多問題,其中有兩種低級的設計錯誤,著實不應該啊!

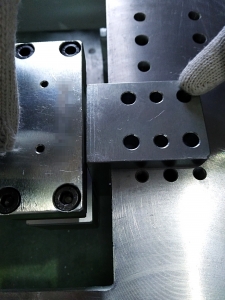

1、零件安裝的孔位對不上


連接塊與固定板采用兩銷兩釘聯接方式,但同事A卻設計成φ8銷孔對M8螺紋孔,M8過孔對φ8的銷孔;



而且這樣的零件有幾十個,現場制造人員一遍改一邊罵,整整花了他半天時間才改好!

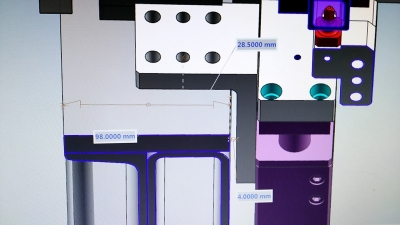

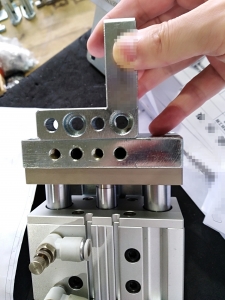

2、裝配干涉


   工裝底座都是100X60X5矩形管拼焊而成,長3米,寬1.7米,這么大的機架,可想而知誤差會很大;但同事B在設計壓緊機構與底座裝配時的安全間距只有4毫米,通常我設計都會留10-15毫米!




現場實際裝配時,連接座與機架上的螺紋與銷孔根本配不上;




   這下可好了!大機架現場的兄弟根本改不動;我只有刷臉去找采購,說是:供應商做的零件有問題,咱們?cè)O(shè)計的安全間距留了4毫米,這次發生了干涉,全時供應商的問題。。。(大家都知道這樣的借口是多少慘白無力!)

   跟采購大兄弟的關系好,他幫忙擺平了供應商來解決,最后也是花了半天時間才打磨掉干涉的地方,來的鉗工也是一邊磨一邊罵!

   這次代理工作,他們?cè)O(shè)計的問題點還有很多,以上兩種是最低級的!身為同一個部門,這樣的錯誤真是讓人覺的很不好意思;面對制造人員和供應商我都會不禁的解釋這副工裝是某某設計的。。。

   有時我在想,做機械這行,設計的東西完全是自身風格的體現,同事A為人不拘小節,年級輕輕,卻不修邊幅,胡子邋遢,也十分隨和,心胸開闊無公害!但咱們部門他設計的東西出的問題確實最多,雖然也有5、6年的工作經驗!
       最后想說一句,咱們做設計的,特別是年輕人,千萬不要眼高手低,覺得一副工裝簡單,就可以放心大膽的干;嚴謹細心的對待每次設計任務,不求做多做雜,只求做精做專,要時刻記住作品即人品!



作者: 上弦月zh    時間: 2019-11-18 10:13
吧主這篇文章提到的問題,值得每個做設計的注意
作者: 大大海的    時間: 2019-11-18 10:54
謝謝教導。這對于我這個新手來說很重要
作者: 錦博    時間: 2019-11-18 10:55

作者: sunhorse    時間: 2019-11-18 11:23
一般三維軟件里面可以完全模擬現實裝配,軟件里沒問題的話現實中問題不會太大
作者: 彭貴飛    時間: 2019-11-18 11:46
設計人員不能理解裝配誤差,那肯定是有問題的。
作者: 彭貴飛    時間: 2019-11-18 11:47
實際感覺還是老鉗工靠譜
作者: andyany    時間: 2019-11-18 12:42
他們倆一點問題也沒有。問題是誰招的人?試用期怎么考核的?后面怎么辦?
好的企業,不罵人。

作者: 曉昀    時間: 2019-11-18 13:02
職場上出現低級錯會給自己減分,默默地減分!下次有重要活,領導可能第一個會排除你。在復雜性,棘手的問題中出點問題,沒有人會懷疑你的能力,但是低級錯誤就不一樣了,所以,盡量避免出現低級錯誤。
作者: zxx2008    時間: 2019-11-18 14:14
責任心問題,粗心大意要不得
作者: 執★著    時間: 2019-11-18 14:17
誤差大  ,設計成條形孔嘛,如果受力不影響的話
作者: 遠祥    時間: 2019-11-18 15:08
|上弦月zh發表于 11-18 10:13吧主這篇文章提到的問題,值得每個做設計的注意
新手設計的第一堂課就是要學會認真,仔細!
作者: 遠祥    時間: 2019-11-18 15:08
|大大海的發表于 11-18 10:54謝謝教導。這對于我這個新手來說很重要
不客氣,很高興能對你有益!
作者: 遠祥    時間: 2019-11-18 15:09
|sunhorse發表于 11-18 11:23一般三維軟件里面可以完全模擬現實裝配,軟件里沒問題的話現實中問題不會太大
層主不要太過于理論,數模里面的狀態是一回事,現實的機構或零件狀態才是千奇百怪,面對這樣問題,設計經驗至關重要。
作者: 遠祥    時間: 2019-11-18 15:10
|彭貴飛發表于 11-18 11:46設計人員不能理解裝配誤差,那肯定是有問題的。
是的,很多年輕的設計人員都十分缺乏現場操作經驗!
作者: 遠祥    時間: 2019-11-18 15:11
|andyany發表于 11-18 12:42他們倆一點問題也沒有。問題是誰招的人?試用期怎么考核的?后面怎么辦?<br>
好的企業,不罵人。<br>
沒有,也沒有那么夸張,我那樣寫是戲劇效果,別人干返修的活,抱怨還是很多的。
作者: 遠祥    時間: 2019-11-18 15:12
|曉昀發表于 11-18 13:02職場上出現低級錯會給自己減分,默默地減分!下次有重要活,領導可能第一個會排除你。在復雜性,棘手的問題中出點問題,沒有人會懷疑你的能力,但是低級錯誤就不一樣了,所以,盡量避免出現低級錯誤。
前輩說的很在理。。。
作者: 遠祥    時間: 2019-11-18 15:12
|zxx2008發表于 11-18 14:14責任心問題,粗心大意要不得
是啊,如果不養成習慣,以后設計安全器械,出問題可是要坐牢的。。。
作者: 遠祥    時間: 2019-11-18 15:14
|執★著發表于 11-18 14:17誤差大  ,設計成條形孔嘛,如果受力不影響的話
腰形孔不到萬不得已是不會用的,這里安全距離設計好,就不會出現干涉,零件機構最好是配定位銷,否則后期拆掉就不好裝了。
作者: swicome    時間: 2019-11-18 15:17
像極以前的我
作者: 舊年之約zck    時間: 2019-11-18 16:14
學習了
作者: 葉飄零    時間: 2019-11-18 18:42
設計人員不跟現場是沒辦法快速提高的
作者: twzd333890501    時間: 2019-11-19 09:48
個人覺得是工作態度及工作經驗欠缺導致的吧
作者: Johny    時間: 2019-11-24 23:13
希望能夠有更多的案例可以讓大家學習避免重蹈覆轍,感謝樓主
作者: 馬小車    時間: 2019-11-25 08:14
遠祥 發表于 2019-11-18 15:09
層主不要太過于理論,數模里面的狀態是一回事,現實的機構或零件狀態才是千奇百怪,面對這樣問題,設計經驗 ...

數模里都是理想狀態,但是實際生產中很難做到理想狀態。
作者: 遠祥    時間: 2019-11-25 10:03
馬小車 發表于 2019-11-25 08:14
數模里都是理想狀態,但是實際生產中很難做到理想狀態。

兄弟是個明白人骨感!的,正所謂理論很豐滿,現場很

作者: danzhilan    時間: 2021-1-4 19:19
寓教于樂
作者: yuhan    時間: 2021-1-14 23:15
每個設計師基本都是被工人罵著長大的
作者: 無敵小蔣    時間: 2021-1-15 09:31
還是太年輕
作者: wlj0202    時間: 2021-1-15 15:17
要設計人員自己當鉗工修改幾次,應該可以加深感受
作者: Just19950216    時間: 2022-11-25 16:31
謝謝分享

作者: Just19950216    時間: 2022-11-25 16:32
尺寸
作者: taxuex1    時間: 2022-11-25 17:24
這個其實就是經驗問題,做設計最好還是要自己親手來一遍
