標題: 如何規范外包工裝設備的電氣走線 [打印本頁]
作者: 遠祥    時間: 2019-11-4 10:11
標題: 如何規范外包工裝設備的電氣走線
本帖最后由 遠祥 于 2019-11-4 10:11 編輯 # p; J7 _9 M6 U! @9 ^! ?

% }, A  p8 V9 D% k5 b. ^2 T2 p    我們公司的工裝設備設計階段都是自主完成，制造階段分內置和外包兩種方式；當公司項目多，任務重，都會采用外包的形式，即機械與電氣部分的圖紙和資料，打包給采購，再外包給供應商整體制造組成，包括零件的加工，機械配件，氣動和電氣元件的采購。
) @0 W/ H6 C* s  r6 k" a0 r+ ]
- W: o3 u1 [' |/ Q$ E. ]5 q. W3 l! ]! E% I
    復雜一些的焊接工裝，采購包給供應商的價格不菲，像下圖這種，整包價格有十五萬元；給出這樣的價格，做出的東西卻差強人意！5 [" T9 i$ `/ G* W! ~; q- {

  I) N) V! [! ^7 [
: n% Q' K3 T( U+ h1 h6 M( i

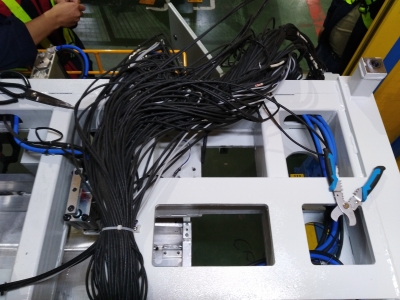

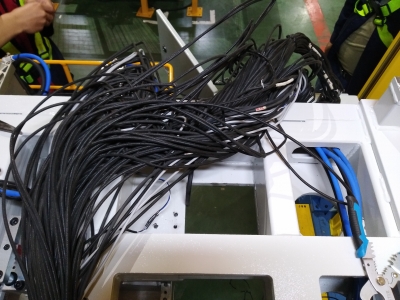

電氣管路走線凌亂不堪！
7 L5 k  q0 ?, _, C. d6 q3 q

! q3 |: |0 W9 ?/ [

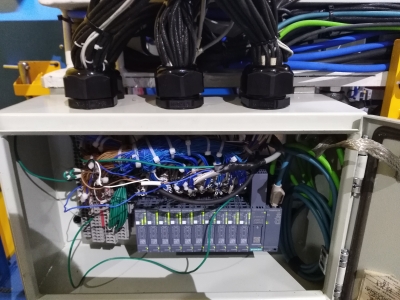

電控盒內部線號不規范，布置太隨意！
3 h& r1 B  n6 I- D
電線相互交叉，十分混亂，后期查找維護困難！
$ X% k! a/ r3 h$ ~  M4 m

9 C! c% Y, r# [5 l    我們這邊包給供應商的資料分機械和電氣兩部分；機加工圖、裝配圖和三D數模，供應商依葫蘆畫瓢，并且我們機械設計人員給的資料齊全，基本不會出現什么問題；但電氣人員提供的外包資料，只有配件清單和電路圖紙，而出現上圖這種接線情況的，我總感覺電氣設計人員提供的資料不全，是否需要提供接線標準之類的技術協議來規范供應商？像這種外包設備，社友大俠們是否如果處理的呢？
/ }2 L8 D7 @* }' R8 R" D/ Y
7 W6 V2 u5 H' e- v" n& J, L4 I; K' h+ y, r
作者: 遠祥    時間: 2019-11-4 10:11
找了相關標準，看是否可以適用，，，
作者: 智狼野心    時間: 2019-11-4 11:00
找打類似保潔、聯合利華、可口可樂、通用.......公司的設備規法要求，直接改改發給供應商，你將得到不一樣的設備。
作者: wx_c57kw5nu    時間: 2019-11-4 16:38
別的不說，把線弄成這樣子看了想打人！
作者: 遠祥    時間: 2019-11-4 18:46
|智狼野心發表于 11-04 11:00找打類似保潔、聯合利華、可口可樂、通用.......公司的設備規法要求，直接改改發給供應商，你將得到不一樣的設備。<img class="emotion" src="http://www.ytsybjq.com/static/image/smiley/default/smile.gif" smilieid="1 border=" 0"="" alt="">
多謝大神的建議，我準備制定一個電氣標準規范，后續再出現這種情況，收貨時直接拒絕接受！
作者: 遠祥    時間: 2019-11-4 18:47
|wx_c57kw5nu發表于 11-04 16:38別的不說，把線弄成這樣子看了想打人！
是啊，其實我這個帖子名稱寫錯了，應該改為《哪些年電氣一團糟的設備》
作者: llh2253    時間: 2019-11-4 20:26
其實，采購與供應商洽談時，應該有技術部的輔助，且參觀下供應商現在與之前做過的設備案例，制作工藝可以評判的。
! ^/ J9 Y* _! v9 P
2 f# m0 D3 F4 T8 l! x. w! y. o大多有過外資，或者合資設備電器工作及制作經驗的，相對好些。
作者: ewenjwa    時間: 2019-11-4 21:22
還可以定義一下，走線路徑和標識
作者: ewenjwa    時間: 2019-11-4 21:32
樓主，觀點不錯有空聯系一下加微ewenjwa
作者: 非標男    時間: 2019-11-5 10:33
分工授權外包這是當下很多設備廠家的模式.那怎么保障授權后，產品品質與交期呢？
# t( N, l+ o$ c6 F4 Z1 Q8 h我個人覺得最主要的是合作廠家的選擇。
& q3 u9 K4 m9 p1 `" A+ }1.你把要求標準寫的再好，別人給你做不好，怎么辦？
$ u& c8 _9 u4 H2.在過程中干預的太多，別人也會煩，你也會很累！! `7 u! E4 w; C7 s7 d

: d3 Z1 |" `% `6 v. W1 ^
作者: 遠祥    時間: 2019-11-5 20:22
|llh2253發表于 11-04 20:26其實，采購與供應商洽談時，應該有技術部的輔助，且參觀下供應商現在與之前做過的設備案例，制作工藝可以評判的。<br>* Z* U; c/ p" M4 L1 W
<br>
/ w, d$ R" Q3 X+ h# {  y4 L大多有過外資，或者合資設備電器工作及制作經驗的，相對好些。
確實如此，兩雙擬訂框架技術協議，簽訂標準規范合同已勢在必行，這也是我分享此帖的目的，避免大家走彎路。
作者: 遠祥    時間: 2019-11-5 20:23
|ewenjwa發表于 11-04 21:22還可以定義一下，走線路徑和標識
這樣也行，層主的標準也放得太低了咯。
作者: 遠祥    時間: 2019-11-5 20:28
|非標男發表于 11-05 10:33分工授權外包這是當下很多設備廠家的模式.那怎么保障授權后，產品品質與交期呢？<br>! d$ E9 v4 x  s7 g& N
我個人覺得最主要的是合作廠家的選擇。<br>
) E3 v: U! F/ |6 D7 H$ l. K6 V" g1.你把要求標準寫的再好，別人給你做不好，怎么辦？<br>
5 N  c! }9 q$ ]3 W' s2.在過程中干預的太多，別人也會煩，你也會很累！<br>  B" U( u  T8 ^+ f. P3 f
<br>
問題提的很尖銳，也很明確。所以標準規范，難就難如何表達的準確，我準備在標準里面增加大量圖片，后期沒做到的都視為異常。
作者: jackgong    時間: 2019-11-7 23:40
是啊，看起來確實是需要可行的指導規范，這樣線束安裝后走線清晰明了，不重疊，檢查維修方便、
作者: 星-星    時間: 2019-11-8 15:15
8 N1 g: g- p# n
現在很多企業都通過了各種iso認證，最基本的就是質量認證了
* i- o! }* w3 p6 T; j' N) Z樓主的這些困擾，質量認證已經給出了答案
5 J% t* b/ U; i% s8 y( u9 b* k  D1.操作規程
" U' g/ E2 F7 N: [; w. @生產線上的產品生產，每個環節都要有詳細的操作規程
+ u, A4 S  D. C' a5 G, C3 L* C鉗工、電氣等的操作，也同樣要有操作規程，這個在日企是有看到過的，
- |% p$ Y+ g( h# z線槽里面的線，怎么用扎線帶捆綁，間距范圍多少都有寫，配上圖片，怎樣是ok，怎樣是差的
. k) H6 i8 B* }4 |# d2.供應商評價
4 q6 M& ?8 U; |6 |* [+ E優勝劣汰- n1 |# T) A3 _# |5 N+ Z
先進行小部分的試配合，感覺符合要求后，再進行大量的合作。
4 e* s$ Z8 t) ?- d! {: a3.本廠要有人員參與作業6 W( X1 k- R: b( w6 F' Z
不能認為已經發包出去了，就做甩手掌柜% c. Z9 d" E: U; R9 S, z
還是說日企的例子
9 c) ?$ V& _4 @. \. x! I在島國上的企業，把設備資料發包過來了，先是這邊進行各項的前期工作，圖紙的轉化、零部件的購買加工，等等。
1 l* w+ D3 ^- J5 ]! X/ r到機械組裝階段了，那邊過來幾個也是從事組裝的人員，一起進行裝配
1 ?2 H9 z5 V& ~% O9 j+ I, Z' ]到了電氣安裝階段了，同樣來相應的人員......
& Z: e  n% ~% L* n* j6 ~設備調試階段.....
& b* S! q& q' @: A# z$ {0 O7 @: }廠家驗收.......+ A, B3 s9 v: e# _# v& [. [
作者: wugamp    時間: 2019-11-9 11:15
“但電氣人員提供的外包資料，只有配件清單和電路圖紙，”，這就不能怪供應商了。著急的話，可以派個人在供應商那蹲點，或者經常去，他們做的時候他就要在旁邊看，隨時改正。1 A/ b& m; ?) P! V. @3 h
作者: jackgong    時間: 2019-11-10 03:57
也是，要提出明確目標要求
作者: 蘑菇23    時間: 2019-12-10 15:15
這是根子上的，接線人員沒有條理，太亂，換個供貨商
作者: FLY2005    時間: 2019-12-11 17:52
樓主，請問圖片二里面用的是哪家PLC？
作者: z424385518    時間: 2021-11-12 10:49
同感
