標題: 鋼帶光柵尺的應用技巧 [打印本頁]

作者: 遠祥 時間: 2019-10-7 20:14
標題: 鋼帶光柵尺的應用技巧

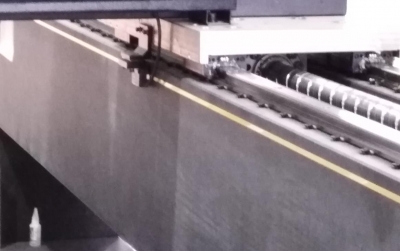

這個月開發了一臺檢測設備，用到了鋼帶光柵尺；因為是自己頭一次選用這種高精度檢測開關，現場調試時出現了：設備開機后，磁刪尺沒有任何反應，公制指示燈也不亮的異常現象。

咱們自己搞不定，請來了供應商技術支持，總結了以下的注意事項。。。

工作原理：直線光柵尺和旋轉編碼器均依據相對運動的原理來產生光信號，這些信號經過光電器件的轉換處理后，用來檢測機械裝置的位移。通常會和滾珠絲杠等傳動系統配用，用來檢測位移大小和方向。

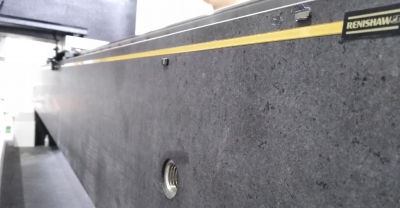

這次選用的是檢測系統是，Renishaw雷尼紹，說是英國品牌。

供應商技術指導：
裝配技巧，將光柵主尺用M4螺釘上在機床安裝的工作臺安裝面上，但不要上的太緊，把千分表固定在床身上，移動工作臺（主尺與工作臺同時移動）。用千分表測量主尺平面與機床導軌運動方向的平行度，調整主尺M4螺釘位置，使主尺平行度滿足0.1mm/1000mm以內時，把M2螺釘徹底上緊。

在安裝光柵主尺時，應注意如下三點：
(1) 在裝主尺時，如安裝超過1.5M以上的光柵時，不能象橋梁式只安裝兩端頭，尚需在整個主尺尺身中有支撐點。
(2)在有基座情況下安裝好后，最好用一個卡子卡住尺身中點（或幾點）。
(3)磁柵尺不能安裝卡子時，最好用玻璃膠粘住光柵尺身，使基尺與主尺固定好。

作者: 277741987 時間: 2019-10-8 08:28
曾經做過類似的設備，也是用的光柵尺加滾珠絲桿傳動，但時間長了，實際數據就和理論數據有偏差。光柵尺內部的雜質對光柵尺的精度影響比較大。

作者: 火力不夠 時間: 2019-10-8 09:17
太裸露了。。。

作者: 遠祥 時間: 2019-10-8 19:30

|277741987發表于 10-08 08:28 曾經做過類似的設備，也是用的光柵尺加滾珠絲桿傳動，但時間長了，實際數據就和理論數據有偏差。光柵尺內部的雜質對光柵尺的精度影響比較大。

這個問題后期設備我會多關注，選型階段也給供應商提出這種疑問，他們說是沒事，就是用久了就會想你說的這樣。。。

作者: 遠祥 時間: 2019-10-8 19:31

|火力不夠發表于 10-08 09:17太裸露了。。。

我也感覺有些粗暴，但工況還好，比較干凈。

作者: 韓寒11 時間: 2019-10-8 20:20
雷尼紹在激光檢測這一塊基本上壟斷了

作者: 遠祥 時間: 2019-10-8 21:07

韓寒11 發表于 2019-10-8 20:20
雷尼紹在激光檢測這一塊基本上壟斷了

難怪如此，這一套東西很小，卻要幾千塊錢～

作者: louisbird 時間: 2020-3-2 14:24
中間支點怎么做？

作者: 土豆土豆121 時間: 2020-3-8 18:38
我是一個過客
