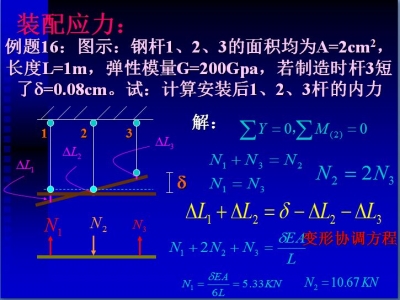

用Ansys求解力學題目 ：桿的力學問題之二
||
1、單元分析。鋼桿1、2、3使用 Link180，這是沒問題的。題中的橫梁，計算時是做了剛體假設的，那么需要一種剛性的單元MPC184 Rigid Link/Beam Element（注意要選擇Rigid Beam）。短了0.08怎么辦？Ansys提供了一種預緊單元，可以施加預緊力也可以是預緊位移。
2、加載。預緊單元是通過載荷的方式加上的。注意預緊位移的方向設置

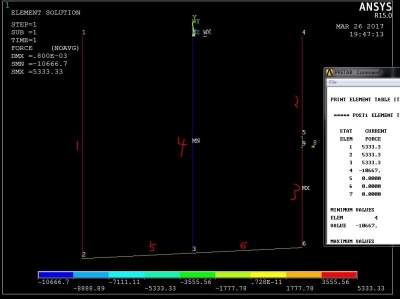

3、結果
||
1、單元分析。鋼桿1、2、3使用 Link180，這是沒問題的。題中的橫梁，計算時是做了剛體假設的，那么需要一種剛性的單元MPC184 Rigid Link/Beam Element（注意要選擇Rigid Beam）。短了0.08怎么辦？Ansys提供了一種預緊單元，可以施加預緊力也可以是預緊位移。
2、加載。預緊單元是通過載荷的方式加上的。注意預緊位移的方向設置
3、結果
