本人在2010年12月份開始制作單片機控制電瓶放電容量檢測儀，經過半個月的努力完成了此項目。在其中遇到的問題數不勝數，但還是用時間和大量精力解決了現有問題。

  工作原理：單片機控制放電容量檢測儀是由單片機時鐘控制電路，電子負載，單片機AD轉換電壓電流檢測電路等組成。首先檢測電瓶的當前電壓，根據電壓的大小判斷電瓶是什么狀態，如果小于10.5V說明已經放電結束，檢測儀不能工作，當電壓在充滿電后方可開始準備工作，當按下按鈕S后，啟動信號輸入單片機，單片機內部定時器開始計時，觸發繼電器開始吸合控制電子負載對電瓶進行放電。電子負載是利用控制場效應管的導通角實現恒流放電的。同時單片機AD轉換檢測電流電壓然后送到單片機在通過數碼管顯示出來。當放電電壓不足10.5V時，單片機控制內部定時器停止計時，并將結果鎖存起來，通過數碼管顯示出來。

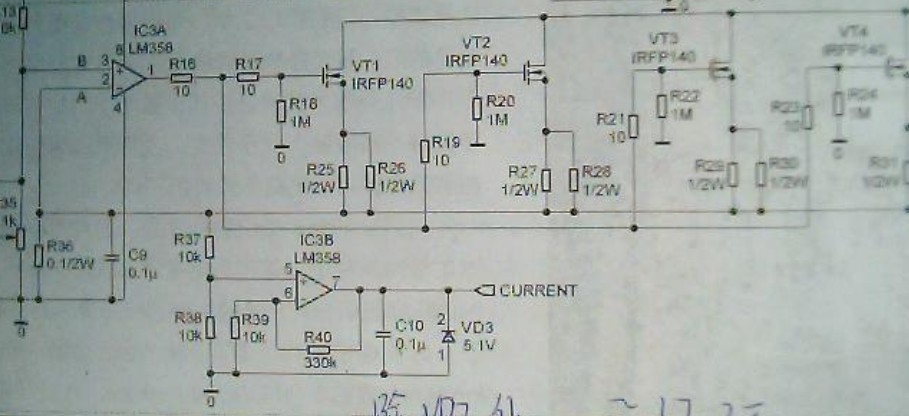

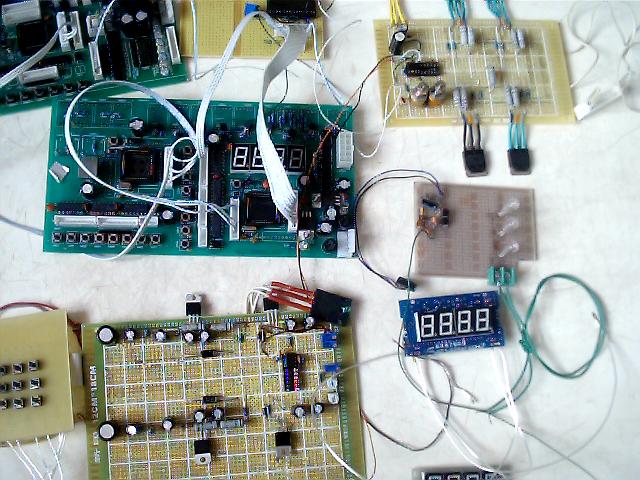

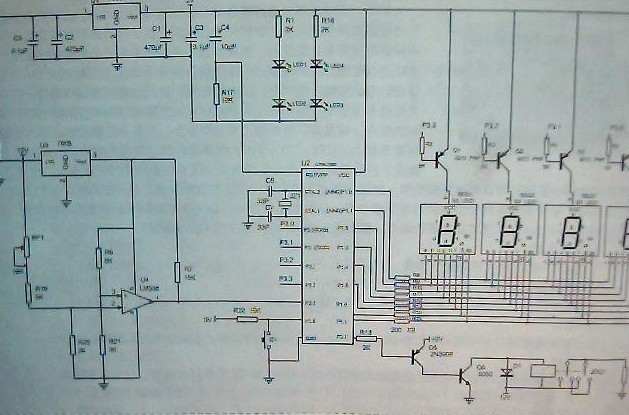

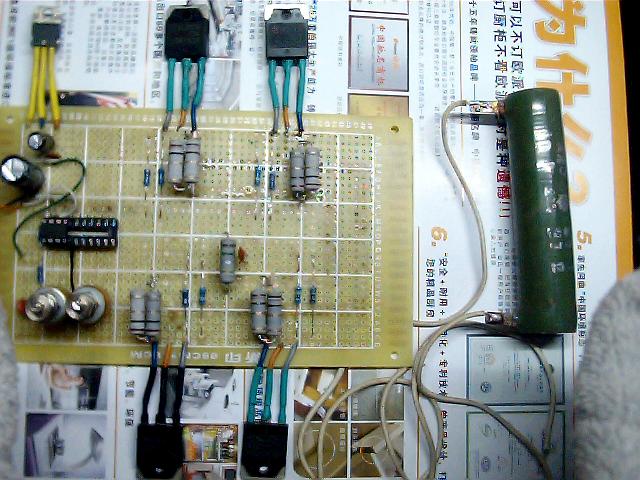

 以下是電子負載的程序資料，原理圖和實物圖

 ////////////2010.12.09.21:00///////////////////
#include<reg51.h>
#define uchar unsigned char
#define uint unsigned int
#define shum P0  //數碼
#define saom P1  //數碼掃描
char ddisp[4]={0,0,0,0};
char ddosp[4]={0,0,0,0};
char code DATA_7SEG[10]={0xC0,0xF9,0xA4,0xB0,0x99,0x92,0x82,0xf8,0x80,0x90};
uchar hour=0,min=0,sec=0,rou=0;
uchar deda=0;
bit d_05s=0;
uchar set=0;
void delay(uint k);
sbit  out=P3^7;
sbit shut=P3^3;
sbit    s=P3^0;
sbit P3_2=P3^2;

/*-----------------------走時函數--------------------------*/
void init_timer()
 {
  TMOD=0x01;
  TH0=(65536-12000)/256;     //定時器采用定時4ms.  初值為12000
  TL0=(65536-12000)%256;
  IE=0x82;

 }
/*-----------------------4ms定時中斷服務函數--------------------------*/
void T0_srv(void) interrupt 1
{
  TH0=(65536-12000)/256;     //定時器采用定時4ms.  初值為12000
  TL0=(65536-12000)%256;
  deda++ ;
}
/*----------------------時，分，秒單元及走時單元轉換-------------------------*/
void conv()
{
 if(deda<=100)d_05s=0;
 else d_05s=1;
 if(deda>=250){sec++;deda=0;}
 if(sec==60){min++;sec=0;}
 if(min==60){hour++;min=0;}
 if(hour==24){hour=0;}
 rou=(sec+min*60)*5;
}

void diyi()
{
  ddisp[3]=min/10;
  ddisp[2]=min%10;
  ddisp[1]=sec/10;
  ddisp[0]=sec%10;
}

void dier()
{
  ddisp[3]=rou/60/10;
  ddisp[2]=rou/60%10;
  ddisp[1]=rou%60/10;
  ddisp[0]=rou%60%10;
}
/*-------------------走時時間顯示函數部分-------------------------*/
void disp()
{ char j,scan;

  scan=0xf7;
  for(j=0;j<4;j++)
  {
   shum=0xff;
   saom=scan;
   P0=DATA_7SEG[ddisp[j]];
   delay(4);
   scan>>=1;
  }
}

void scan_key()
{
 if(s==0)
  {
   delay(1);
   if(s==0)
    {
     hour=0,min=0,sec=0;out=0;
    TR0=1;
    }
  }
  if(shut==1)
  {
   delay(1);
   if(shut==1)
    {
     TR0=0;
     out=1;

    }
  }
 }

/*--------掃描按鍵函數--------*/
void jianpan()
{
 delay(1);
 if(P3_2==0)set++;
 if(set>=2)set=0;
 F0:if(P3_2==0)goto F0;
}

/*--------延時函數-------------*/
void delay(uint k)
{
 uint i,j;
 for(i=0;j<k;i++)
  {
   for(j=0;j<120;j++);
  }
}
/*-----------------主函數-------------------------------------*/
void main()
{
 init_timer();
 while(1)
 {
 scan_key();

  if(P3_2==0)jianpan();
  switch(set)
  {
  case 0:conv();diyi();disp();break;
  case 1:conv();dier();disp();break;
  default:break;

  }

 }
}

// ADC0809模數轉換
//ADC0809采樣通道3輸入的模擬量,轉換后結果顯示在數碼管上
#include <reg51.h>
#define uchar unsigned char
#define uint unsigned int
#define shum P1  //數碼
#define saom P2 //數碼掃描

char code tab[10]={~0x3F,~0x06,~0x5B,~0x4F,~0x66,~0x6D,~0x7D,~0x07,~0x7F,~0x6F};
char disp[4]={0,0,0,0};
//ADC0809引腳定義
sbit OE=P3^7;
sbit EOC=P3^1;
sbit ST=P3^5;
uchar i;
//延時
void delay(int x)
{
int i,j;
for(i=0;i<x;i++)
for(j=1;j<120;j++);
}
//顯示轉換結果
void display_led(int count2)//數碼管模塊
{char j,scan;
disp[3]=count2%10;
disp[2]=count2%100/10;
disp[1]=count2/100%10;
disp[0]=count2/1000;
scan=0xdf;
for(j=0;j<4;j++)
{
shum=0xff;
saom=scan;
P1=tab[disp[j]];
delay(4);
scan>>=1;
}
}
// 主程序
 void main()
 {

 ST=1;
 EOC=1;
 OE=1;
 //選擇ADC0809通道3(0111)
           //高4位設通道地址為0111
 while(1)
 {
 ST=1;
 ST=0;
 for(i=0;i<1;i++);
 ST=1;//啟動轉換
 while(EOC==0);    //等待轉換結果
 OE=0;   //允許輸出
 display_led(P0);  //顯示A/D轉換結果
 OE=1;  //關閉輸出
 }
 }
